XD 系列 PLC 扩展模块用户 手册 6. 压力测量模 块 136 r1 和 r2 为应变电阻，与 两个固定 电阻 R3 和 R4 组成桥式电路。 由于 r1 和 r2 的阻值变化使电桥 失去平衡，从而获得 不平衡电压 Uo 作为传感 器的输出信号。 U+ 和 U- 分别为传感器 电源正端和负端 ，供给电 源可 以选择本模块提供的 5V 电源或者外 接电源 供电。 S+ 和 S- 分别为传感器输出 信号正端和负端 ，将此输出毫伏电压信…
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
135
如果传感器是四线制，将 EXC1-与 SEN1-短接，EXC1+与 SEN1+短接。
6.2.4 称重系统组成
成套工业称重系统（称）主要包括下列部件：
上图为带一个 XD-EnWT-A 模块的称重系统的设置。
名称
说明
承重元件
承重元件用来支撑要称重的负荷。包括平台、料斗、空中调运车，容器等等。
压力传感器
压力传感器是能将物理值（即重量）转换为一个成比例的电信号的测量传感
器。
装配元件
装配元件可确保称重传感器正确的运行，装配元件和导向元件可防止载荷超
重，载荷超重会引起测量错误并损坏称重传感器。载荷超重是由未设计的称重
传感器弹簧作用方向上的力（侧向力）而引起的。
接线盒
接线盒（JB）用来将来自几个并行转换的称重传感器的信号线汇集在一起。
XD-EnWT-A
XD-EnWT-A 模块可用作一个电子评价装置，它获取来自压力传感器的信号，
并进一步做出评价。
6.2.5 模块功能描述
压力测量模块 XD-EnWT-A 可提供下列功能：
⚫ 压力传感器的校正
⚫ 压力传感器信号的采集
⚫ 重量值的计算
⚫ -39.06mV～39.06mV 电压信号检测
压力传感器介绍
压力传感器是基于电阻应变效应原理工作的。其原理图如下：
承重元件
JB
压力传感器
压力传感器
基础
XD-EnWT-A
PLC
PC
显示
负荷
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
136

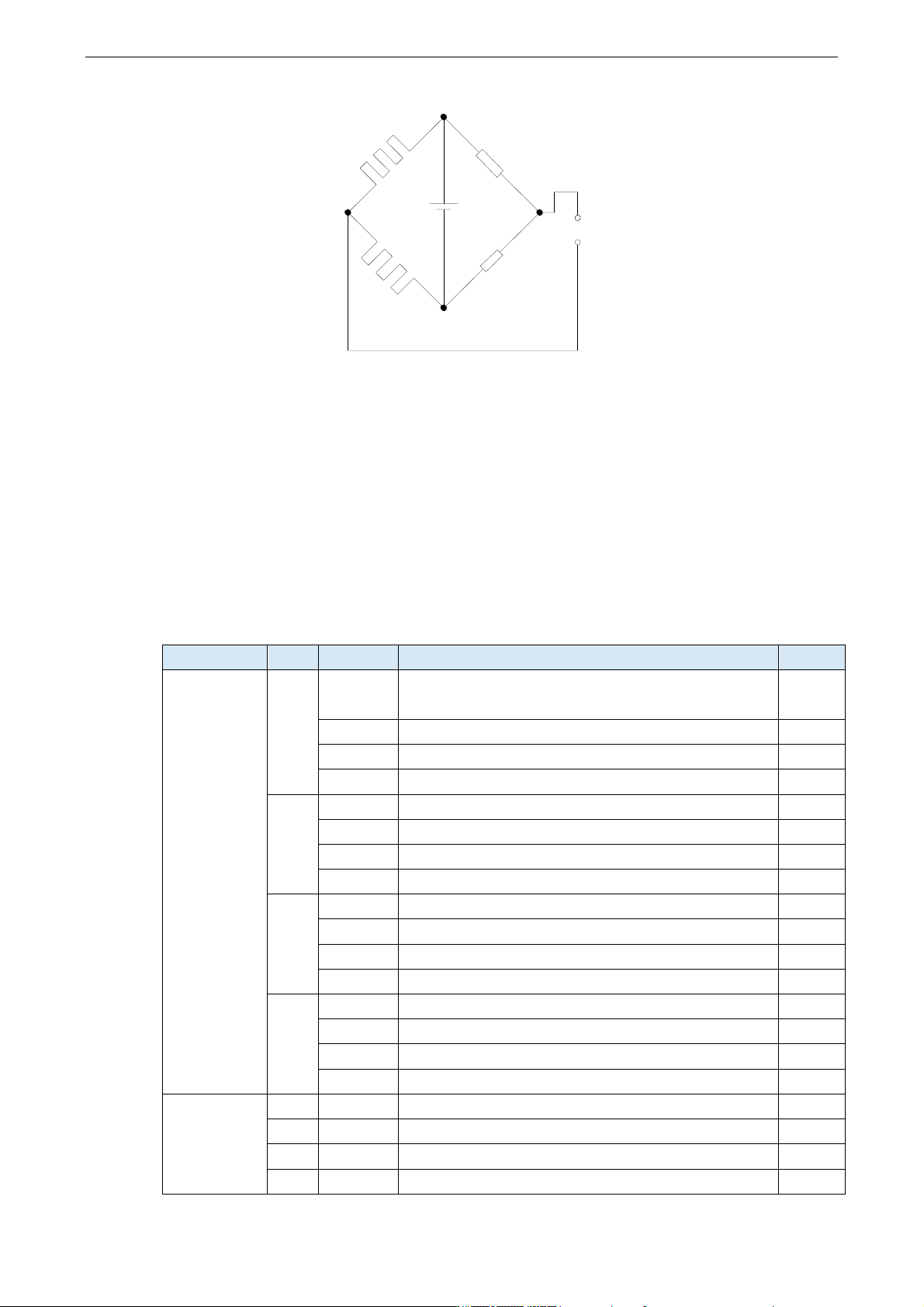

r1 和 r2 为应变电阻，与两个固定电阻 R3 和 R4 组成桥式电路。由于 r1 和 r2 的阻值变化使电桥
失去平衡，从而获得不平衡电压 Uo 作为传感器的输出信号。
U+和 U-分别为传感器电源正端和负端，供给电源可以选择本模块提供的 5V 电源或者外接电源
供电。
S+和 S-分别为传感器输出信号正端和负端，将此输出毫伏电压信号与本模块连接，即可以检测
压力大小。
6.2.6 输入输出定义号分配
第一扩展模块寄存器定义号
软元件
地址
说明
备注
输出线圈
CH1
Y10000
快速采样使能，为 ON 是为快速采样，为 OFF 时为
慢速采样
Y10001
写入自定义参数
Y10002
清零
Y10003
标定/共振测定
CH2
Y10004
快采使能
Y10005
写入自定义参数
Y10006
清零
Y10007
标定/共振测定
CH3
Y10010
快采使能
Y10011
写入自定义参数
Y10012
清零
Y10013
标定/共振测定
CH4
Y10014
快采使能
Y10015
写入自定义参数
Y10016
清零
Y10017
标定/共振测定
输入线圈
CH1
X10000
CH1 共振频率测定完成标志
CH2
X10001
CH2 共振频率测定完成标志
CH3
X10002
CH3 共振频率测定完成标志
CH4
X10003
CH4 共振频率测定完成标志
r2
R3
R4
S-
S+
E
Uo
U-
U+
r1
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
137
软元件
地址
说明
备注
输入寄存器
CH1
ID10000
当前数字量
双字
ID10002
当前重量
双字
CH2
ID10004
当前数字量
双字
ID10006
当前重量
双字
CH3
ID10008
当前数字量
双字
ID10010
当前重量
双字
CH4
ID10012
当前数字量
双字
ID10014
当前重量
双字
第二扩展模块寄存器定义号
软元件
地址
说明
备注
输出线圈
CH1
Y10100
快速采样使能，为 ON 是为快速采样，为 OFF 时为
慢速采样
Y10101
写入自定义参数
Y10102
清零
Y10103
标定/共振测定
CH2
Y10104
快采使能
Y10105
写入自定义参数
Y10106
清零
Y10107
标定/共振测定
CH3
Y10110
快采使能
Y10111
写入自定义参数
Y10112
清零
Y10113
标定/共振测定
CH4
Y10114
快采使能
Y10115
写入自定义参数
Y10116
清零
Y10117
标定/共振测定
输入线圈
CH1
X10100
CH1 共振频率测定完成标志
CH2
X10101
CH2 共振频率测定完成标志
CH3
X10102
CH3 共振频率测定完成标志
CH4
X10103
CH4 共振频率测定完成标志
输入寄存器
CH1
ID10100
当前数字量
双字
ID10102
当前重量
双字
CH2
ID10104
当前数字量
双字
ID10106
当前重量
双字
CH3
ID10108
当前数字量
双字
ID10110
当前重量
双字
CH4
ID10112
当前数字量
双字
ID10114
当前重量
双字
。。。。。。
