XD 系列 PLC 扩展模块用户 手册 6. 压力测量模 块 181 通道 端子名 信号名 含义 SEN2- 反馈负 SG 信号地 接地端子 - 24V ， 0V 电源端子 给模块供电， DC 24V ± 10 % FG 电源地 接地端子 ⚫ XD-E4WT-D 通道 端子名 信号名 含义 CH1 EXC0+ 激励正 接传感器的电源输入 端 EXC0- 激励负 SIG0+ 信号正 接传感器信号输出端 SIG0- 信号负 SEN0+ 反馈…
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
180

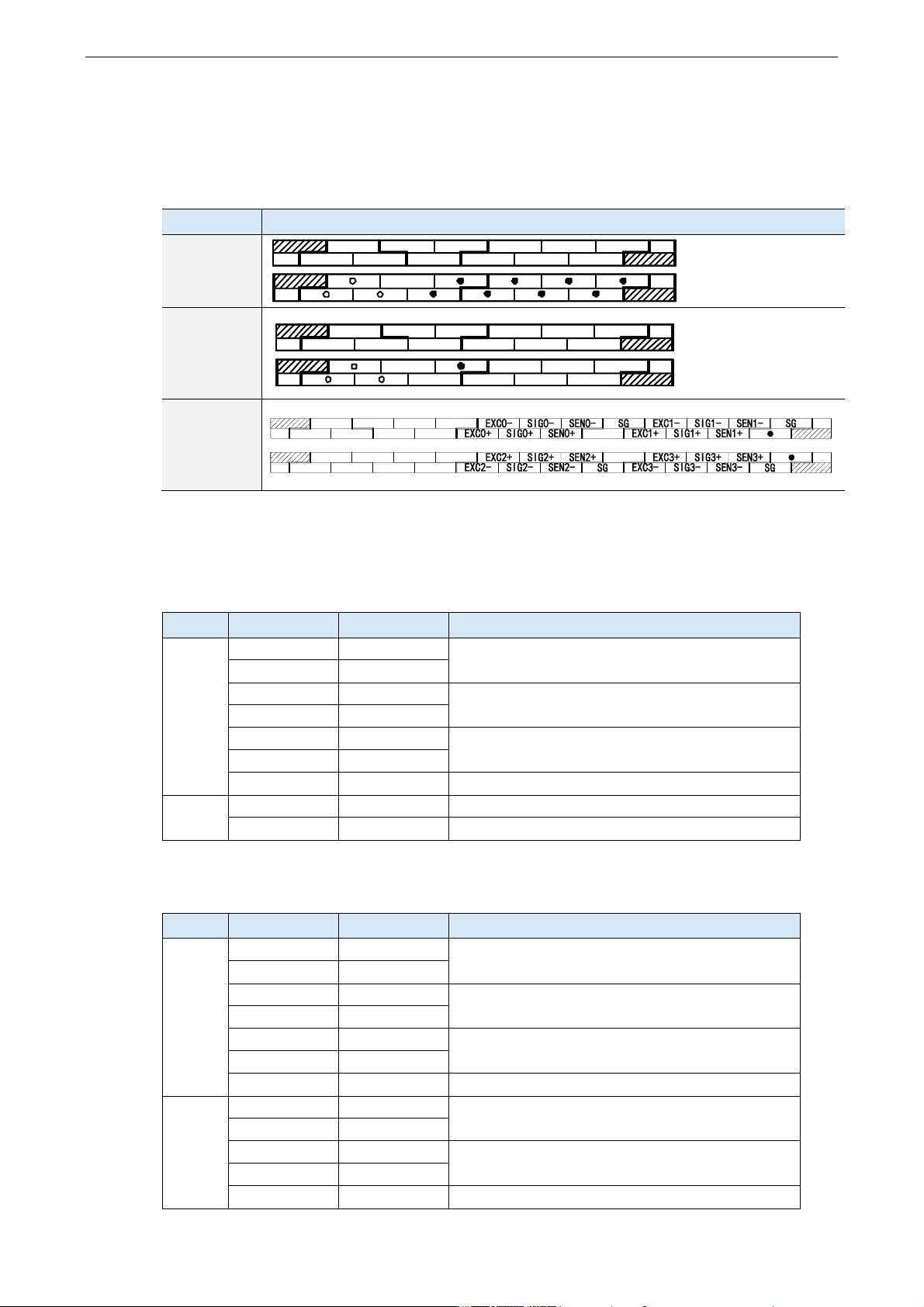

6.5.2 端子说明
1）端子排布
模块型号
端子排列
XD-E1WT-D
XD-E2WT-D
XD-E4WT-D
2）端子信号
⚫ XD-E1WT-D
通道
端子名
信号名
含义
CH1
EXC1+
激励正
接传感器的电源输入端
EXC1-
激励负
SIG1+
信号正
接传感器信号输出端
SIG1-
信号负
SEN1+
反馈正
接传感器反馈电压输出端
SEN1-
反馈负
SG
信号地
接地端子
-
24V，0V
电源端子
给模块供电，DC24V±10%
FG
电源地
接地端子
⚫ XD-E2WT-D
通道
端子名
信号名
含义
CH1
EXC1+
激励正
接传感器的电源输入端
EXC1-
激励负
SIG1+
信号正
接传感器信号输出端
SIG1-
信号负
SEN1+
反馈正
接传感器反馈电压输出端
SEN1-
反馈负
SG
信号地
接地端子
CH2
EXC2+
激励正
接传感器的电源输入端
EXC2-
激励负
SIG2+
信号正
接传感器信号输出端
SIG2-
信号负
SEN2+
反馈正
接传感器反馈电压输出端
SEN1+
EXC1- SIG1- SEN1-
SIG1+EXC1+
AI
AI
SEN1+
EXC1- SIG1- SEN1- 0V
24V SIG1+EXC1+
100.0
63.0
2-Ø4.3
55.0
108.0
AI
AI
89.9
SEN1+
EXC1- SIG1- SEN1-
SIG1+EXC1+24V
0V
24V
0V
SEN1+
EXC1- SIG1- SEN1- 0V
24V SIG1+EXC1+
•
•
FG
SG
•
•
SG
FG
•
•
FG
SG
•
•
•
•
•
•
SG
FG
• • • •
• • •
••••
• •
•
SIG2-
SEN1+
EXC1- SIG1-
EXC2-
SEN1-
EXC2+
SIG1+
SEN2-
SEN2+SIG2+
EXC1+
AI
AI
SIG2-
SEN1+
EXC1- SIG1-
EXC2-
SEN1-
EXC2+
0V
24V
SIG1+
SEN2-
SEN2+SIG2+
EXC1+
100.0
63.0
2-Ø4.3
55.0
108.0
AI
AI
89.9
SEN1+
EXC1- SIG1- SEN1-
SIG1+EXC1+
24V
0V
24V
0V
SEN1+
EXC1- SIG1- SEN1- 0V
24V
SIG1+EXC1+
SIG2-EXC2-
EXC2+
SEN2-
SEN2+SIG2+
•
•
FG
SG
SG
•
•
SG
FG
SG
•
•
FG
SG
•
•
•
•
•
•
SG
FG
SG
24V
0V
●
FG
● ●
●● ●
●●
●
●
●
●
●
●
●
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
181
通道
端子名
信号名
含义
SEN2-
反馈负
SG
信号地
接地端子
-
24V，0V
电源端子
给模块供电，DC24V±10%
FG
电源地
接地端子
⚫ XD-E4WT-D
通道
端子名
信号名
含义
CH1
EXC0+
激励正
接传感器的电源输入端
EXC0-
激励负
SIG0+
信号正
接传感器信号输出端
SIG0-
信号负
SEN0+
反馈正
接传感器反馈电压输出端
SEN0-
反馈负
SG
信号地
接地端子
CH2
EXC1+
激励正
接传感器的电源输入端
EXC1-
激励负
SIG1+
信号正
接传感器信号输出端
SIG1-
信号负
SEN1+
反馈正
接传感器反馈电压输出端
SEN1-
反馈负
SG
信号地
接地端子
CH3
EXC2+
激励正
接传感器的电源输入端
EXC2-
激励负
SIG2+
信号正
接传感器信号输出端
SIG2-
信号负
SEN2+
反馈正
接传感器反馈电压输出端
SEN2-
反馈负
SG
信号地
接地端子
CH4
EXC3+
激励正
接传感器的电源输入端
EXC3-
激励负
SIG3+
信号正
接传感器信号输出端
SIG3-
信号负
SEN3+
反馈正
接传感器反馈电压输出端
SEN3-
反馈负
SG
信号地
接地端子
-
24V，0V
电源端子
给模块供电，DC24V±10%
FG
电源地
接地端子
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
182

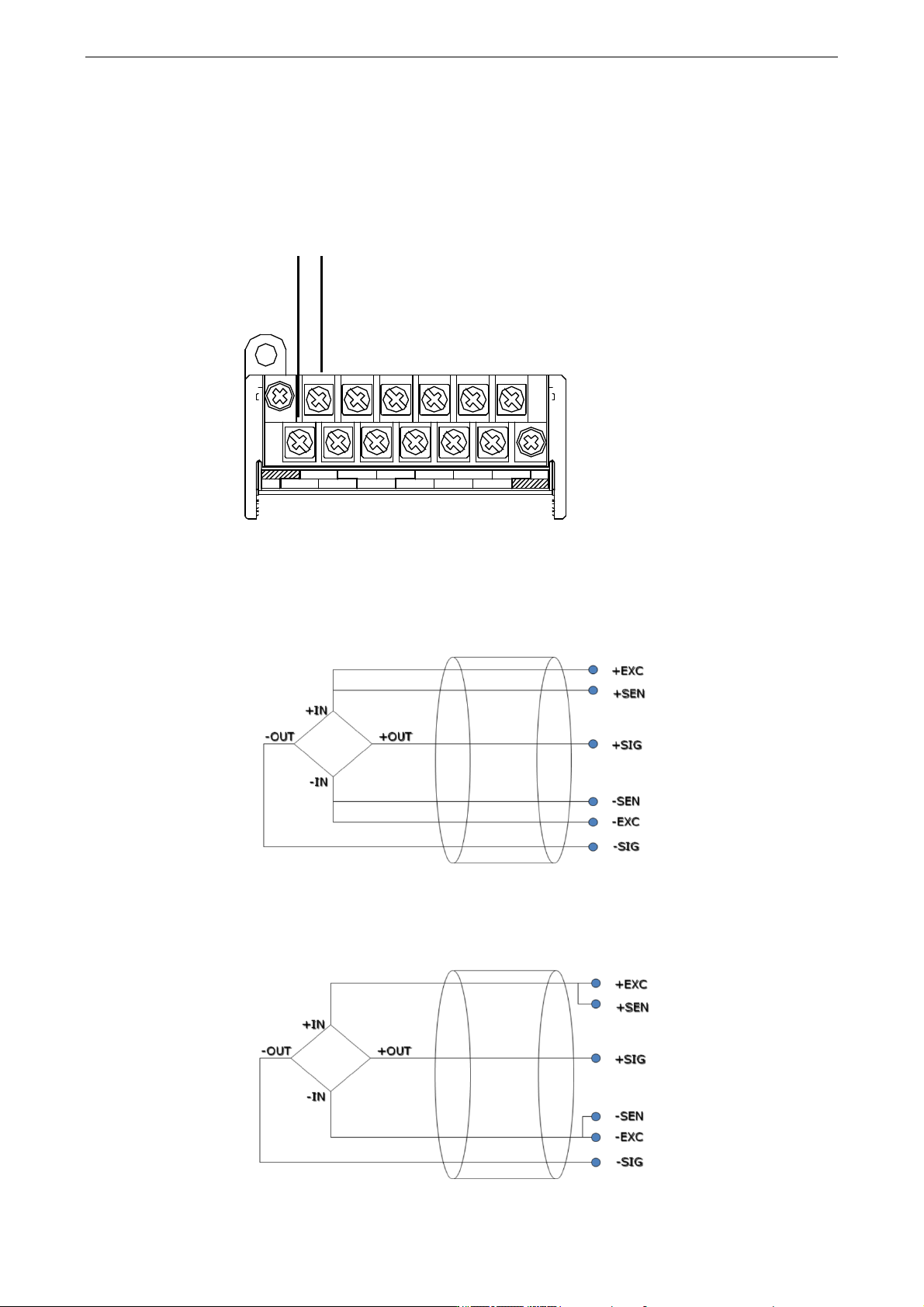

6.5.3 外部连接
外部连接时，为避免干扰，请使用屏蔽线，并对屏蔽层单点接地。
1）电源接线
2）与传感器连接
⚫ 六线式的连接方式
⚫ 四线式的连接方式
SEN1+
EXC1- SIG1- SEN1-
SIG1+EXC1+
AI
AI
SEN1+
EXC1- SIG1- SEN1- 0V
24V SIG1+EXC1+
100.0
63.0
2-Ø4.3
55.0
108.0
AI
AI
89.9
SEN1+
EXC1- SIG1- SEN1-
SIG1+EXC1+24V
0V
24V
0V
SEN1+
EXC1- SIG1- SEN1- 0V
24V SIG1+EXC1+
•
•
FG
SG
•
•
SG
FG
•
•
FG
SG
•
•
•
•
•
•
SG
FG
• • • •
• • •
••••
• •
•
外部电源
