XD 系列 PLC 扩展模块用户手册 9. 模拟量温度混合模块
254

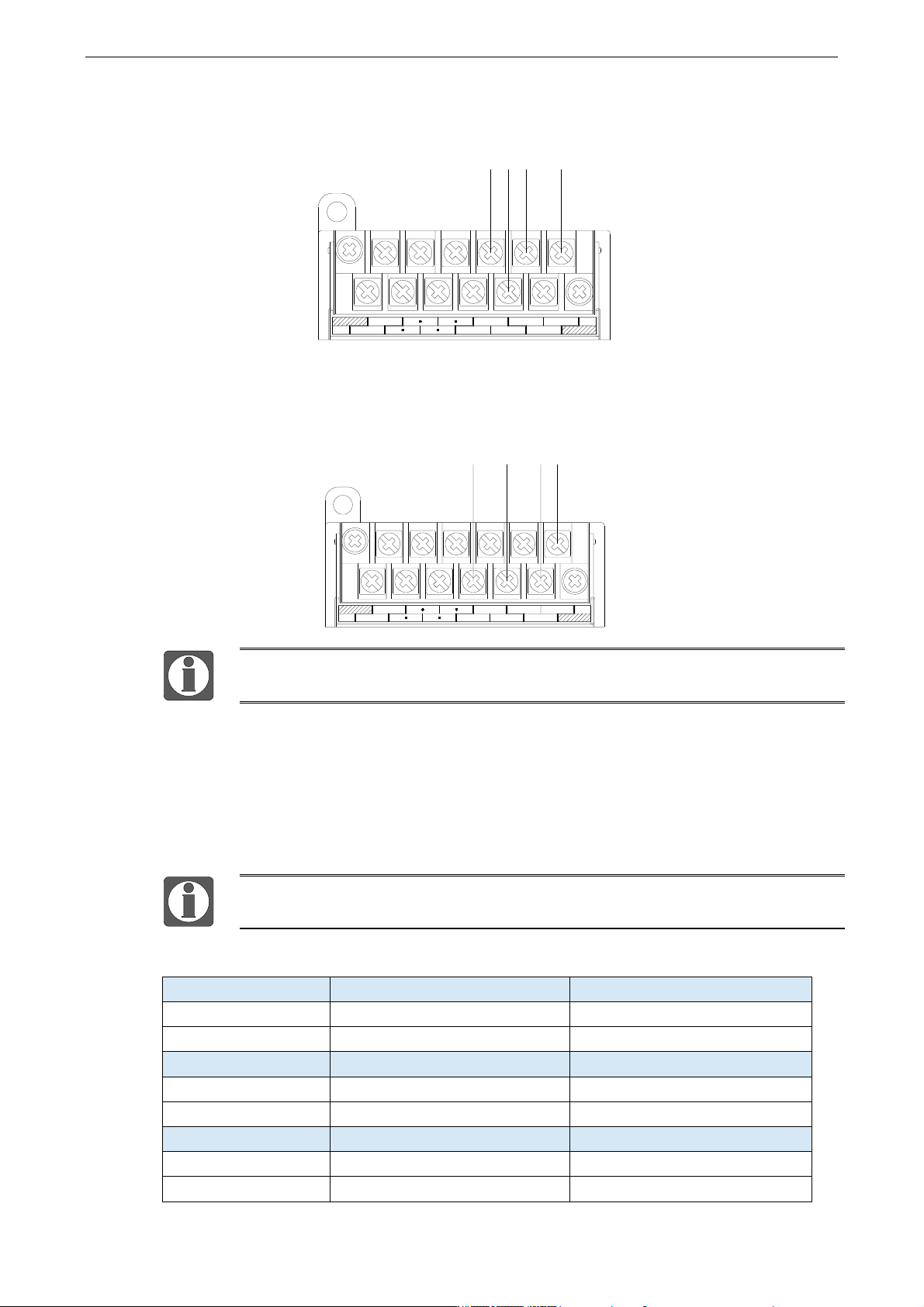

4）电压单端输出
5）电流单端输出
电流输出无需串接 DC24 电源！
9.2.4 输入输出定义号分配
XD 系列模拟量模块不占用 I/O 单元，转换的数值直接送入 PLC 寄存器，通道对应的 PLC 寄存
器定义号如下：
每一通道只有将使能开关开启才可以使用。
第一扩展模块寄存器定义号
AD 通道
AD 信号
通道的使能开关
0CH
ID10000（双字）
Y10000
1CH
ID10002（双字）
Y10001
PT 通道
PT 信号
通道的使能开关
0CH
ID10004
Y10002
1CH
ID10005
Y10003
DA 通道
DA 信号
通道的使能开关
0CH
QD10000
Y10004
1CH
QD10001
Y10005
0CH
1CH
VO0+
VO1+
VO0-
VO1-
24V-
24V+
AO0 CO0 AO1
VO0 VO1 CO1
0CH
1CH
AO0-
AO1+
AO1-
AO0+
24V-
24V+
AO0 CO0 AO1
VO0 VO1 CO1
XD 系列 PLC 扩展模块用户手册 9. 模拟量温度混合模块
255
第二扩展模块寄存器定义号
AD 通道
AD 信号
通道的使能开关
0CH
ID10100（双字）
Y10100
1CH
ID10102（双字）
Y10101
PT 通道
PT 信号
通道的使能开关
0CH
ID10104
Y10102
1CH
ID10105
Y10103
DA 通道
DA 信号
通道的使能开关
0CH
QD10100
Y10104
1CH
QD10101
Y10105
第三扩展模块寄存器定义号
AD 通道
AD 信号
通道的使能开关
0CH
ID10200（双字）
Y10200
1CH
ID10202（双字）
Y10201
PT 通道
PT 信号
通道的使能开关
0CH
ID10204
Y10202
1CH
ID10205
Y10203
DA 通道
DA 信号
通道的使能开关
0CH
QD10200
Y10204
1CH
QD10201
Y10205
第四扩展模块寄存器定义号
AD 通道
AD 信号
通道的使能开关
0CH
ID10300（双字）
Y10300
1CH
ID10302（双字）
Y10301
PT 通道
PT 信号
通道的使能开关
0CH
ID10304
Y10302
1CH
ID10305
Y10303
DA 通道
DA 信号
通道的使能开关
0CH
QD10300
Y10304
1CH
QD10301
Y10305
第五扩展模块寄存器定义号
AD 通道
AD 信号
通道的使能开关
0CH
ID10400（双字）
Y10400
1CH
ID10402（双字）
Y10401
PT 通道
PT 信号
通道的使能开关
0CH
ID10404
Y10402
1CH
ID10405
Y10403
DA 通道
DA 信号
通道的使能开关
0CH
QD10400
Y10404
1CH
QD10401
Y10405
XD 系列 PLC 扩展模块用户手册 9. 模拟量温度混合模块
256
第六扩展模块寄存器定义号
AD 通道
AD 信号
通道的使能开关
0CH
ID10500（双字）
Y10500
1CH
ID10502（双字）
Y10501
PT 通道
PT 信号
通道的使能开关
0CH
ID10504
Y10502
1CH
ID10505
Y10503
DA 通道
DA 信号
通道的使能开关
0CH
QD10500
Y10504
1CH
QD10501
Y10505
第七扩展模块寄存器定义号
AD 通道
AD 信号
通道的使能开关
0CH
ID10600（双字）
Y10600
1CH
ID10602（双字）
Y10601
PT 通道
PT 信号
通道的使能开关
0CH
ID10604
Y10602
1CH
ID10605
Y10603
DA 通道
DA 信号
通道的使能开关
0CH
QD10600
Y10604
1CH
QD10601
Y10605
第八扩展模块寄存器定义号
AD 通道
AD 信号
通道的使能开关
0CH
ID10700（双字）
Y10700
1CH
ID10702（双字）
Y10701
PT 通道
PT 信号
通道的使能开关
0CH
ID10704
Y10702
1CH
ID10705
Y10703
DA 通道
DA 信号
通道的使能开关
0CH
QD10700
Y10704
1CH
QD10701
Y10705
第九扩展模块寄存器定义号
AD 通道
AD 信号
通道的使能开关
0CH
ID11000（双字）
Y11000
1CH
ID11002（双字）
Y11001
PT 通道
PT 信号
通道的使能开关
0CH
ID11004
Y11002
1CH
ID11005
Y11003
DA 通道
DA 信号
通道的使能开关
0CH
QD11000
Y11004
1CH
QD11001
Y11005
