XD 系列 PLC 扩展模块用户 手册 7. 温度控制模 块 233 寄存器 Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 SFD352 Byte4 - 冷端补偿方式选 择： 00 ：内部补偿 01 ：固定值补偿 TC 通道断线 / 电 源检测开关 00 ：开 01 ：关 Y 功能选择 00 ：通道使能 01 ：立即输出 Byte5 - SFD353 Byte6 固定值补偿温度（单 位 0.1 ℃，设定…
XD 系列 PLC 扩展模块用户手册 7. 温度控制模块
232
2）Flash 寄存器设置
扩展模块 CH0~CH5 通道可设定热电偶类型和 Y 功能选择，通过 PLC 内部的特殊 FLASH 数据
寄存器 SFD 进行设置。如下所示：
模块 ID 号
配置信息地址
模块 ID 号
配置信息地址
#1
SFD350~SFD359
#9
SFD430~SFD439
#2
SFD360~SFD369
#10
SFD440~SFD449
#3
SFD370~SFD379
#11
SFD450~SFD459
#4
SFD380~SFD389
#12
SFD460~SFD469
#5
SFD390~SFD399
#13
SFD470~SFD479
#6
SFD400~SFD409
#14
SFD480~SFD489
#7
SFD410~SFD419
#15
SFD490~SFD499
#8
SFD420~SFD429
#16
SFD500~SFD509
3）SFD 的位定义
以第一模块为例，说明设置方式：
寄存器
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
SFD350
Byte0
TC2 传感器类型
TC1 传感器类型
0000：K
0001：S
0010：E
0011：N
0100：J
0101：T
0110：R
0111：B
0000：K
0001：S
0010：E
0011：N
0100：J
0101：T
0110：R
0111：B
Byte1
TC4 传感器类型
TC3 传感器类型
0000：K
0001：S
0010：E
0011：N
0100：J
0101：T
0110：R
0111：B
0000：K
0001：S
0010：E
0011：N
0100：J
0101：T
0110：R
0111：B
SFD351
Byte2
TC6 传感器类型
TC5 传感器类型
0000：K
0001：S
0010：E
0011：N
0100：J
0101：T
0110：R
0111：B
0000：K
0001：S
0010：E
0011：N
0100：J
0101：T
0110：R
0111：B
Byte3
-
XD 系列 PLC 扩展模块用户手册 7. 温度控制模块
233
寄存器
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
SFD352
Byte4
-
冷端补偿方式选
择：
00：内部补偿
01：固定值补偿
TC 通道断线/电
源检测开关
00：开
01：关
Y 功能选择
00：通道使能
01：立即输出
Byte5
-
SFD353
Byte6
固定值补偿温度（单位 0.1℃，设定范围-1000~1000，默认 250）
Byte7
SFD354
Byte8
TC1 滤波系数（0 不滤波，1-254 滤波强度依次减弱，默认 0）
Byte9
TC2 滤波系数（0 不滤波，1-254 滤波强度依次减弱，默认 0）
SFD355
Byte10
TC3 滤波系数（0 不滤波，1-254 滤波强度依次减弱，默认 0）
Byte11
TC4 滤波系数（0 不滤波，1-254 滤波强度依次减弱，默认 0）
SFD356
Byte12
TC5 滤波系数（0 不滤波，1-254 滤波强度依次减弱，默认 0）
Byte13
TC6 滤波系数（0 不滤波，1-254 滤波强度依次减弱，默认 0）
SFD357
Byte12
-
Byte13
-
SFD358~SFD359
保留
XD-E2TC-P 模块只有 TC0、TC1 两个通道。
7.4.6 From/To 指令使用说明
1）指令说明
对热电偶温度控制模块的读写需要在顺序功能块 BLOCK 中通过 FROM/TO 指令完成，如下图所
示：

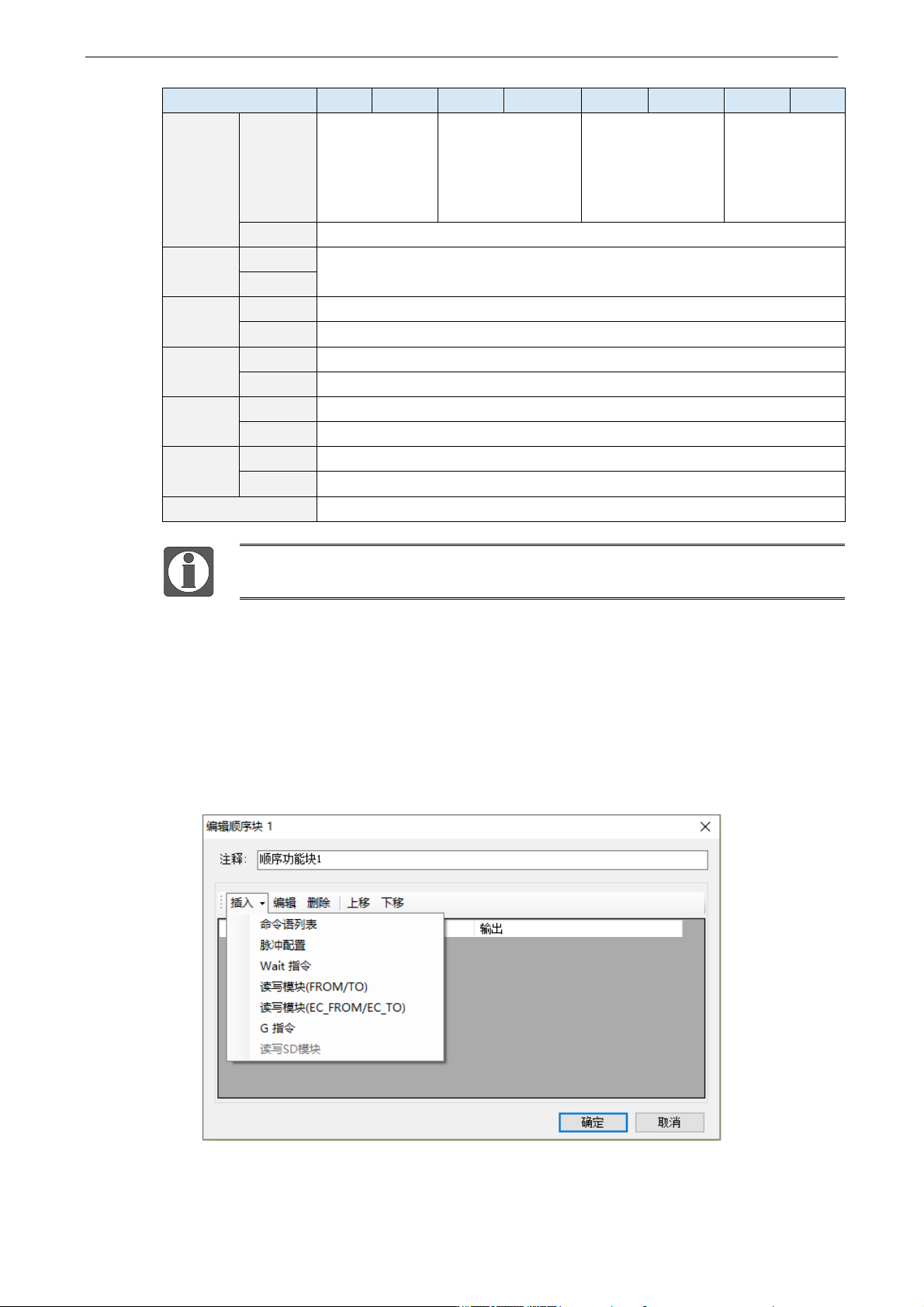

（a）插入“读写模块（FROM/TO）”
XD 系列 PLC 扩展模块用户手册 7. 温度控制模块
234
（b）写模块
（c）读模块
（d）转化为梯形图
指令解析
⚫ 写入模块指令 TO
将本体指定寄存器数据信息写入至指定模块地址中，以字为操作单位。
M1
TO K10000 K0 K2 D0
S1
S2 S3 D1
