XD 系列 PLC 扩展模块用户手册 9. 模拟量温度混合模块
260
3
、

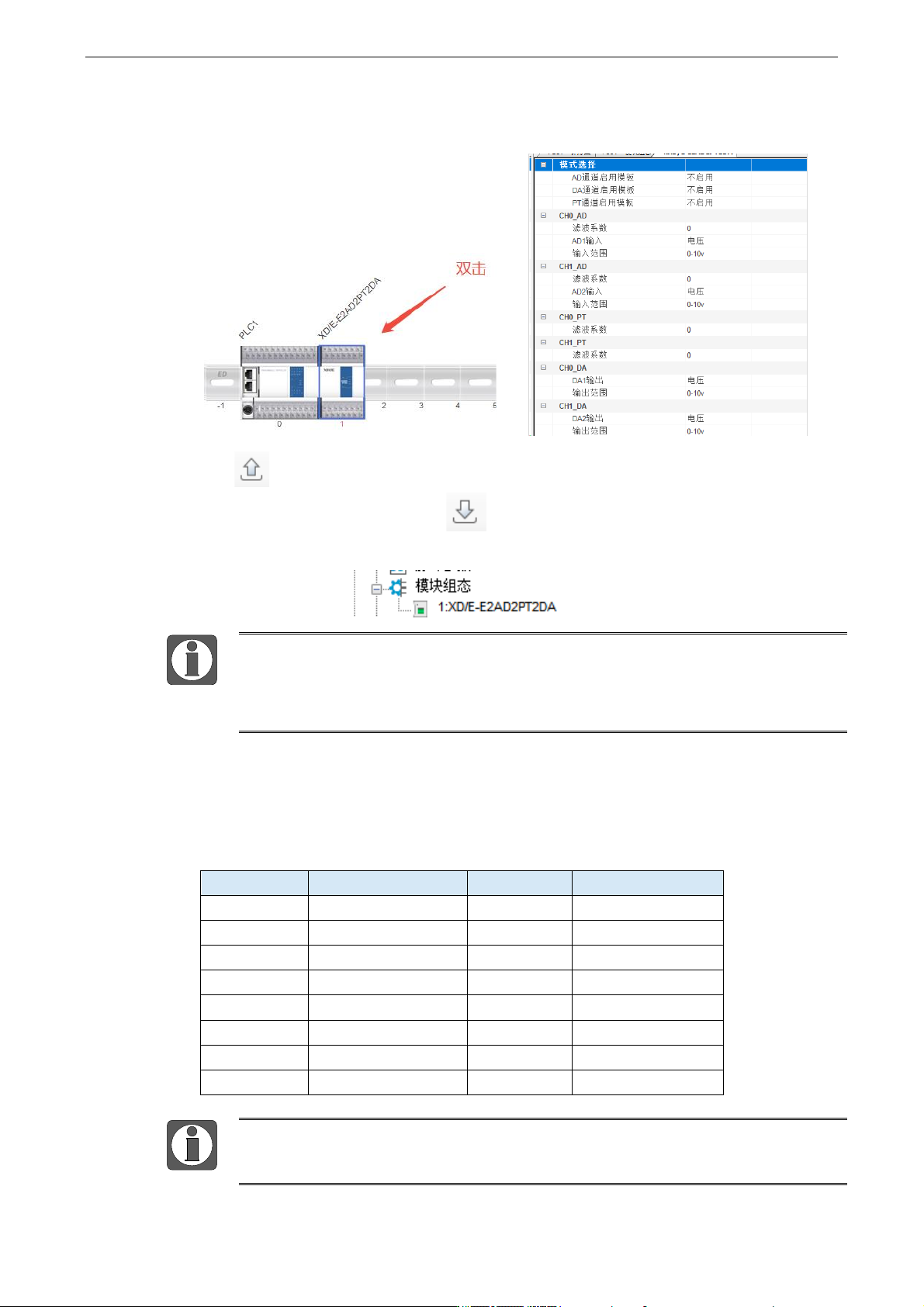

双击对应模块图标，可进入模块配置界面，选择 AD 的滤波系数和 AD DA 通道对应的电压
或电流输入模式。
4
、
点击“ ”获取扩展模块的默认配置参数。
5
、
扩展模块参数设置完毕之后，点击“ ”将设定值写入 PLC 中，断电后再重新上电方生
效，模块组态节点下，挂载已组态模块，双击进入模块参数配置。
⚫ 一阶低通滤波法采用本次采样值与上次滤波输出值进行加权，得到有效滤波
值。
⚫ 滤波系数由用户设置为0~254，数值越小数据越稳定，但可能导致数据滞后；
设置为1时滤波效果最强，254时滤波效果最弱，默认为0（不滤波）。
2）Flash 寄存器设置
扩展模块输入输出通道有电压、电流两种模式可选，电流有 0~20mA、4~20mA 可选，电压有
0～5V、0～10V 可选，通过 PLC 内部的特殊 FLASH 数据寄存器 SFD 进行设置。如下所示：
模块 ID 号
配置信息地址
模块 ID 号
配置信息地址
#1
SFD350~SFD359
#9
SFD430~SFD439
#2
SFD360~SFD369
#10
SFD440~SFD449
#3
SFD370~SFD379
#11
SFD450~SFD459
#4
SFD380~SFD389
#12
SFD460~SFD469
#5
SFD390~SFD399
#13
SFD470~SFD479
#6
SFD400~SFD409
#14
SFD480~SFD489
#7
SFD410~SFD419
#15
SFD490~SFD499
#8
SFD420~SFD429
#16
SFD500~SFD509
如上所示每个寄存器设定4个通道的模式，每个寄存器共有16个位，从低到高每4个
位依次设置4个通道的模式。
XD 系列 PLC 扩展模块用户手册 9. 模拟量温度混合模块
261
3）SFD 的位定义
以第一模块为例，说明设置方式。
寄存器
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
说明
SFD350
Byte0
AD 通道 0 滤波系数
AD 滤波系数
Byte1
AD 通道 1 滤波系数
SFD351
Byte2
PT 通道 0 滤波系数
PT 滤波系数
Byte3
PT 通道 1 滤波系数
SFD352
Byte4
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
用来指定 AD
和 DA 模块的
输入范围，
Byte4 低 4 位
为 AD 通道 1
的设置位，高
4 位为 AD 通
道 2 的设置
位。Byt5 低 4
位为 DA 通道
1 的设置，高 4
位为 DA 通道
2 的设置位。
AD2
AD1
保留
000：0~10V
001：0~5V
010：0~20mA
011：4~20mA
保留
000：0~10V
001：0~5V
010：0~20mA
011：4~20mA
Byte5
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
DA2
DA1
保留
000：0~10V
001：0~5V
010：0~20mA
011：4~20mA
保留
000：0~10V
001：0~5V
010：0~20mA
011：4~20mA
SFD353~SFD359
保留
例：要设置第一个模块的输入第 3、第 2、第 1、第 0 通道的工作模式分别为 0～20mA、4～
20mA、0～10V、0～5V，第 1、第 2 通道的滤波系数设置为 254，第 3、第 4 通道的滤波系数设
置为 100；输出第 1、第 0 通道的工作模式分别为 0～10V、0～20mA。
方法一：
可以在配置面板上直接配置，其配置方法如上所示。
方法二：
直接将 SFD 特殊寄存器设定如下数值：
SFD350=FEFEH SFD351=4C1H SFD352=10H
XD 系列 PLC 扩展模块用户手册 9. 模拟量温度混合模块
262
9.2.6 模数转换图

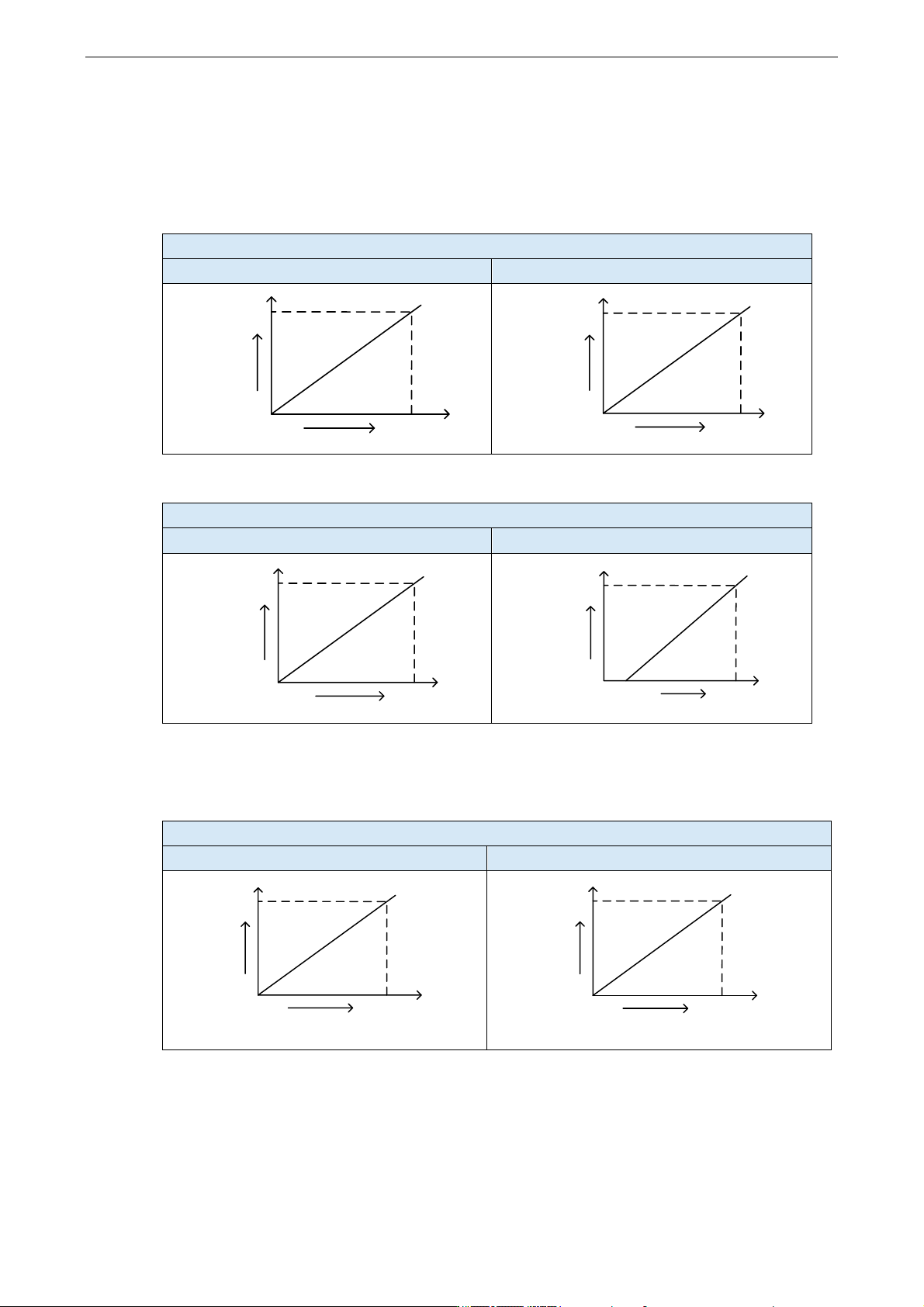

输入模拟量与转换的数字量关系如下表所示：
⚫ 模拟量电压模数转换图
输入模拟量与转换的数字量关系
0-5V 模拟量输入
0-10V 模拟量输入
5v
+65535
0
数
字
量
模拟量
10v
+65535
0
模拟量
数
字
量
⚫ 模拟量电流模数转换图
输入模拟量与转换的数字量关系
0-20mA 模拟量输入
4-20mA 模拟量输入
20mA
+65535
0
模拟量
数
字
量
20mA4mA
+65535
0
模拟量
数
字
量
输出数字量与其对应的模拟量数据的关系如下表所示：
⚫ 模拟量电压模数转换图
输入数字量与输出的模拟量关系
0-5V 模拟量输出
0-10V 模拟量输出
5v
+1023
0
模
拟
量
数字量
10v
+10230
模
拟
量
数字量
