XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
71

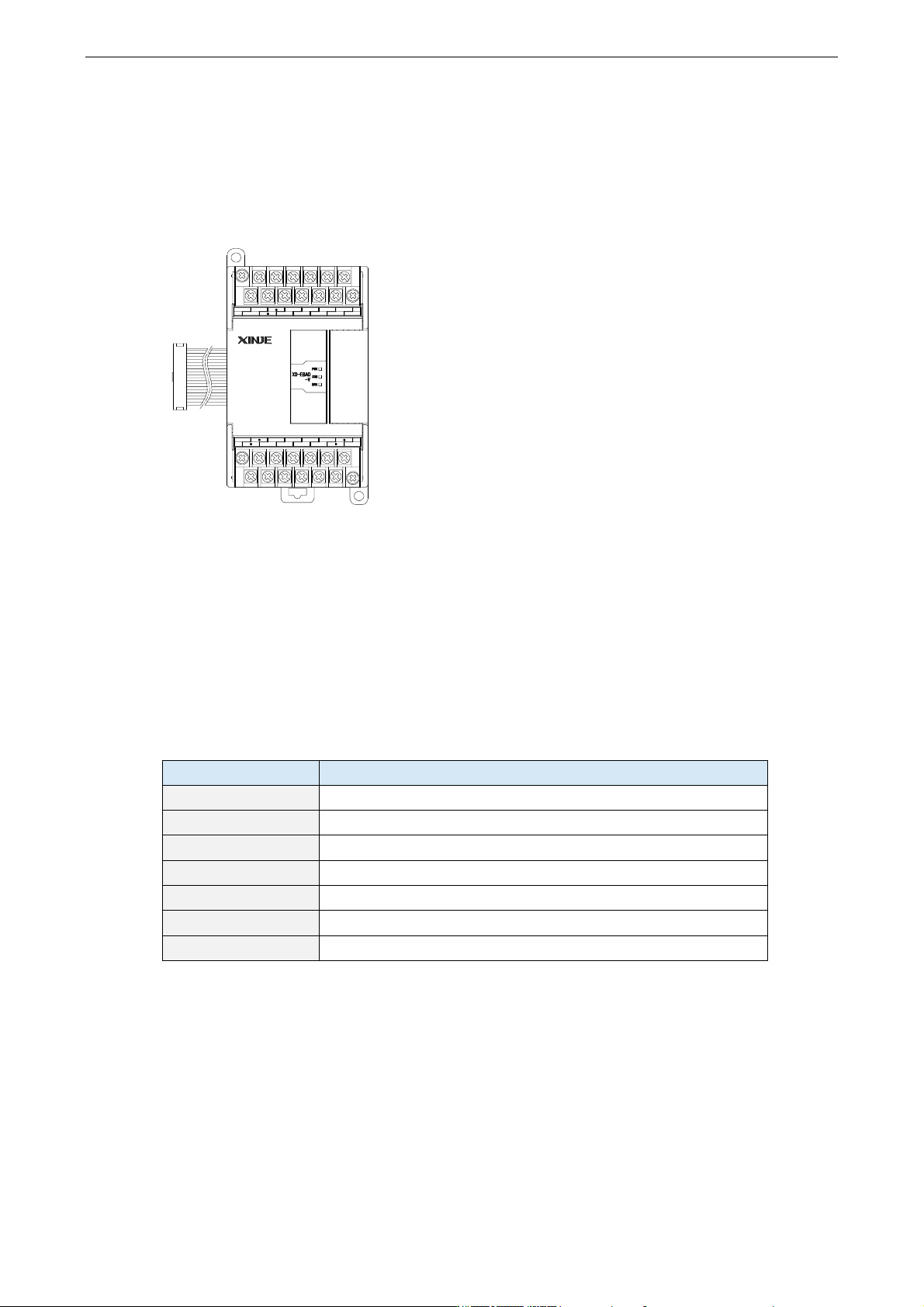

3.5 14bit 模拟量电压输入模块 XD-E8AD-V
3.5.1 模块特点及规格
XD-E8AD-V 模拟量输入模块，将 8 路模拟输入数值转换成
数字值，并且把他们传输到 PLC 主单元，且与 PLC 主单元
进行实时数据交互。
1）模块特点
⚫ 8 通道模拟量输入：电压输入。
⚫ 14 位的高精度模拟量输入。
⚫ 作为 XD 系列的特殊功能模块，XD3/XD3E 最多可在 PLC 主单元右边连接 10 台模块，
XD5/XDM/XDC/XD5E/XDME/XDH 可扩展 16 个模块，XD1/XD2 不支持扩展模块。
2）模块规格
项目
模拟量电压输入
模拟量输入范围
0~5V、0~10V、-5~5V、-10~10V（阻抗大于 1M）
最大输入范围
DC±15V
数字量输出范围
0~16383 或-8192~8191
分辨率
1/16383（14Bit）
综合精确度
±1%
转换速度
2ms/1 通道
模块供电电源
DC24V±10%，150mA
AI
AI
24V+
24V-
C0 C2
VI3VI2VI1VI0
VI4 VI6 VI7
C7C6C5C4
VI5
C1 C3
XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
72

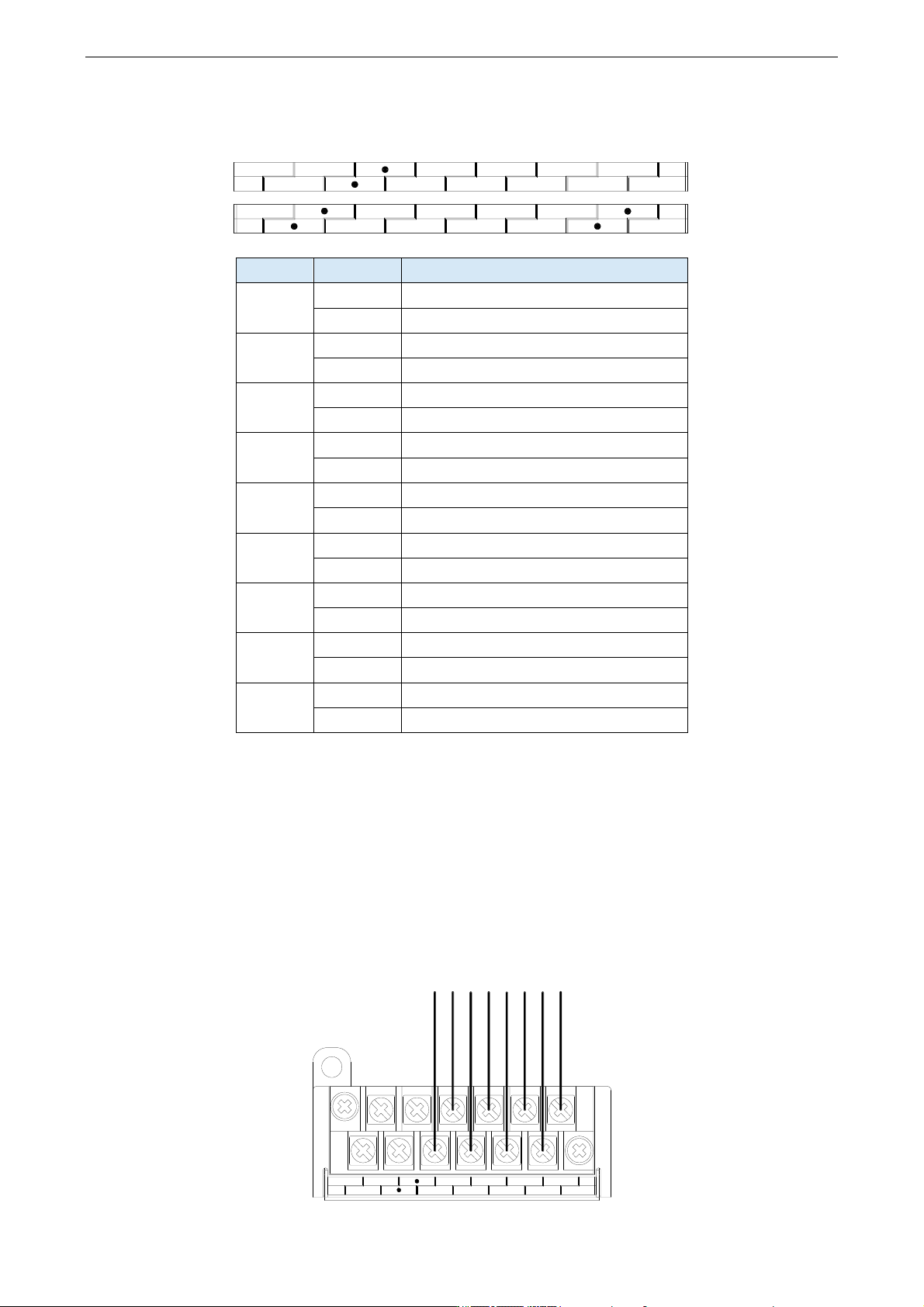

3.5.2 端子说明
通道
端子名
信号名
CH0
VI0
电压模拟量输入
C0
CH0 模拟量输入公共端
CH1
VI1
电压模拟量输入
C1
CH1 模拟量输入公共端
CH2
VI2
电压模拟量输入
C2
CH2 模拟量输入公共端
CH3
VI3
电压模拟量输入
C3
CH3 模拟量输入公共端
CH4
VI4
电压模拟量输入
C4
CH4 模拟量输入公共端
CH5
VI5
电压模拟量输入
C5
CH5 模拟量输入公共端
CH6
VI6
电压模拟量输入
C6
CH6 模拟量输入公共端
CH7
VI7
电压模拟量输入
C7
CH7 模拟量输入公共端
—
24V+
+24V 电源
24V-
电源公共端
3.5.3 外部连接
外部连接时，注意以下几个方面：
⚫ 为避免干扰，请使用屏蔽线，并对屏蔽层单点接地。
⚫ XD-E8AD-V 外接＋24V 电源时，请使用 PLC 本体上的 24V 电源，避免干扰。
电压单端输入
24V+
24V-
C0 C2
VI3VI2VI1VI0
C1 C3
VI4 VI6 VI7
C7C6
C5
C4
VI5
VI0+
VI0-
VI1+
VI1-
VI2+
VI2-
VI3+
VI3-
24V+
24V-
C0 C2
VI3VI2VI1VI0
C1 C3
XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
73
3.5.4 输入定义号分配
XD 系列模拟量模块不占用 I/O 单元，转换的数值直接送入 PLC 寄存器，通道对应的 PLC 寄存
器定义号如下：
每一通道只有将使能开关开启才可以使用。
第一扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道报警标志位
0CH
ID10000
Y10000
X10000
1CH
ID10001
Y10001
X10001
2CH
ID10002
Y10002
X10002
3CH
ID10003
Y10003
X10003
4CH
ID10004
Y10004
X10004
5CH
ID10005
Y10005
X10005
6CH
ID10006
Y10006
X10006
7CH
ID10007
Y10007
X10007
第二扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道报警标志位
0CH
ID10100
Y10100
X10100
1CH
ID10101
Y10101
X10101
2CH
ID10102
Y10102
X10102
3CH
ID10103
Y10103
X10103
4CH
ID10104
Y10104
X10104
5CH
ID10105
Y10105
X10105
6CH
ID10106
Y10106
X10106
7CH
ID10107
Y10107
X10107
第三扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道报警标志位
0CH
ID10200
Y10200
X10200
1CH
ID10201
Y10201
X10201
2CH
ID10202
Y10202
X10202
3CH
ID10203
Y10203
X10203
4CH
ID10204
Y10204
X10204
5CH
ID10205
Y10205
X10205
6CH
ID10206
Y10206
X10206
7CH
ID10207
Y10207
X10207
