XD 系列 PLC 扩展模块用户 手册 6. 压力测量模 块 187 软元件 通道 地址 说明 备注 Y1 1712 零点标定 Y1 1713 增益标定 CH 4 Y1 1714 滤波等级切换 Y1 1715 清零 Y1 1716 零点标定 Y1 1717 增益标定 ALL Y1 1720 恢复出厂值 输入线圈 CH1 X1 1700 稳定标志 X1 1701 溢出标志 X1 1702 标定成功标志 X1 1703 标定失败标志 X1 …
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
186
软元件
通道
地址
说明
备注
输入线圈
CH1
X10100
稳定标志
X10101
溢出标志
X10102
标定成功标志
X10103
标定失败标志
X10120
AD 更新标志位
CH2
X10104
稳定标志
X10105
溢出标志
X10106
标定成功标志
X10107
标定失败标志
X10121
AD 更新标志位
CH3
X10110
稳定标志
X10111
溢出标志
X10112
标定成功标志
X10113
标定失败标志
X10122
AD 更新标志位
CH4
X10114
稳定标志
X10115
溢出标志
X10116
标定成功标志
X10117
标定失败标志
X10123
AD 更新标志位
输入寄存器
CH1
ID10100
当前重量
双字
ID10102
当前数字量/ 当前输入电压
双字
CH2
ID10104
当前重量
双字
ID10106
当前数字量/ 当前输入电压
双字
CH3
ID10108
当前重量
双字
ID10110
当前数字量/ 当前输入电压
双字
CH4
ID10112
当前重量
双字
ID10114
当前数字量/ 当前输入电压
双字
。。。。。。
第十六扩展模块寄存器定义号
软元件
通道
地址
说明
备注
输出线圈
CH1
Y11700
滤波等级切换
Y11701
清零
Y11702
零点标定
Y11703
增益标定
CH2
Y11704
滤波等级切换
Y11705
清零
Y11706
零点标定
Y11707
增益标定
CH3
Y11710
滤波等级切换
Y11711
清零
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
187
软元件
通道
地址
说明
备注
Y11712
零点标定
Y11713
增益标定
CH4
Y11714
滤波等级切换
Y11715
清零
Y11716
零点标定
Y11717
增益标定
ALL
Y11720
恢复出厂值
输入线圈
CH1
X11700
稳定标志
X11701
溢出标志
X11702
标定成功标志
X11703
标定失败标志
X11720
AD 更新标志位
CH2
X11704
稳定标志
X11705
溢出标志
X11706
标定成功标志
X11707
标定失败标志
X11721
AD 更新标志位
CH3
X11710
稳定标志
X11711
溢出标志
X11712
标定成功标志
X11713
标定失败标志
X11722
AD 更新标志位
CH4
X11714
稳定标志
X11715
溢出标志
X11716
标定成功标志
X11717
标定失败标志
X11723
AD 更新标志位
输入寄存器
CH1
ID11500
当前重量
双字
ID11502
当前数字量/ 当前输入电压
双字
CH2
ID11504
当前重量
双字
ID11506
当前数字量/ 当前输入电压
双字
CH3
ID11508
当前重量
双字
ID11510
当前数字量/ 当前输入电压
双字
CH4
ID11512
当前重量
双字
ID11514
当前数字量/ 当前输入电压
双字
XD-E1WT-D 无 CH2~CH4，XD-E2WT-D 无 CH3、CH4。
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
188

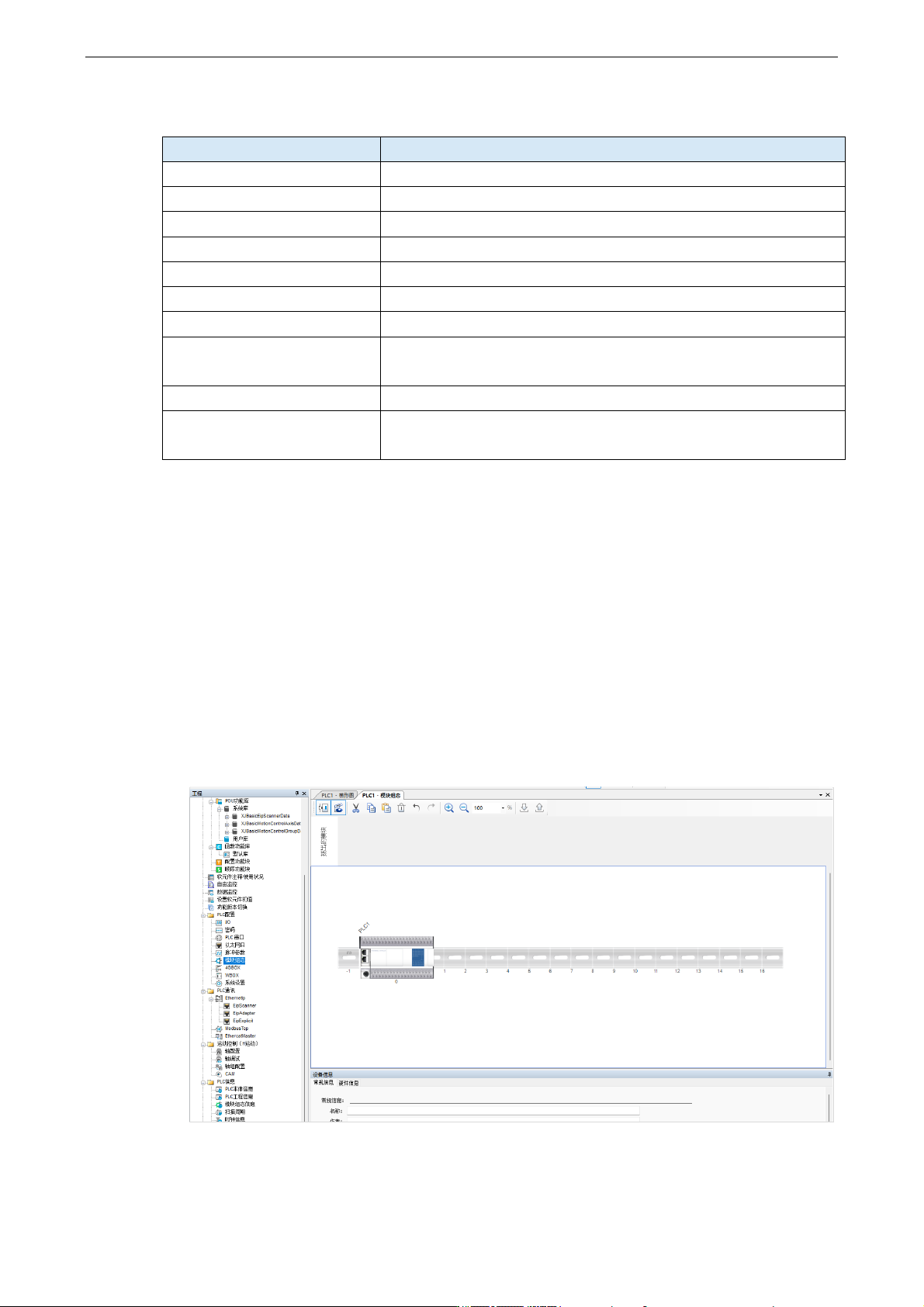

地址说明
参数名称
功能说明
1：滤波等级切换
ON：滤波等级 A，OFF：滤波等级 B；
2：清零
在清零范围之内清零有效，零点不保存；
3：零点标定
用于校正系统零点；
4：增益标定
用于校正系统线性；
5：稳定标志
当满足判稳范围和判稳时间条件时，此信号输出有效；
6：溢出标志
当信号电压大于设定区间时，此信号输出有效；
7：标定成功标志
当零点标定和增益标定成功时，此信号输出有效；
8：标定失败标志
当零点标定和增益标定失败时，此信号输出有效；
（具体原因可查看模块应用错误信息）
9：AD 更新标志位
AD 数值采集一次置位一次；
10：当前数字量/当前输入电
压
可通过上位机配置切换，当切换为当前输入电压时，单位为 mv，
小数点为 4 位。
6.5.7 工作模式设定
工作模式的设定有两种方法可选（这 2 种方式的效果是等价的）
⚫ 通过控制面板配置
⚫ 通过 Flash 寄存器设置
1）配置面板配置
1
、
请使用 3.8.0a 及以上版本信捷 PLC 编程工具软件对模块进行配置，点击左侧工程栏【PLC
配置】-【模块组态】，弹出扩展模块设置窗口。3.8.0a 以下版本信捷 PLC 编程工具软件可以
点击左侧工程栏【PLC 配置】-【扩展模块】进行配置。
