XD 系列 PLC 扩展模块用户手册 7. 温度控制模块
226
项目
内容
分辨率
0.1℃
综合精确度
±1%（相对最大值）
转换速度
XD-E6TC-P
480ms/6 通道
XD-E2TC-P
160ms/2 通道
模块供电电源
DC24V±10%，50mA
⚫ XD-E6TC-P-H
项目
内容
模拟量输入信号
K、S、E、N、B、T、J、R 型热电偶
测量温度范围
K 型
-200.0℃～1372.0℃
S 型
-50.0℃～1768.0℃
E 型
-200.0℃～1000.0℃
N 型
-200.0℃～1300.0℃
B 型
-250.0℃～1798.0℃
T 型
-200.0℃～400.0℃
J 型
-210.0℃～1200.0℃
R 型
-50.0℃～1768.0℃
数字输出范围
最小测温值×10～最大测温值×10
（以 K 型为例，数字输出范围为-2000~13720）
分辨率
0.1℃
综合精确度
±1%（相对最大值）
转换速度
80ms/全通道
模块供电电源
DC24V±10%，50mA
当模块处于异常状态时，ID1xxxx 寄存器会有相应的异常显示值，即使在模块配置中禁用了断线
检测，仍会显示异常值，不同类型报警时的异常值如下所示：
⚫ 模块 24V 供电断开时，所有通道数据为-2。
⚫ 热电偶温控模块，没有连接传感器时，其通道数据为-1。
⚫ 传感器信号低于测量范围下限时，其通道数据为已选传感器类型的数字量输出范围最小
值。
（注意：XD-E6TC-P-H 与 XD-EnTC-P 的量程不同）。
⚫ 传感器信号高于测量范围上限时，其通道数据为已选传感器类型的数字量输出范围最大
值。
（注意：XD-E6TC-P-H 与 XD-EnTC-P 的量程不同）。
⚫ 与 XD-E6TC-P 不同，XD-E6TC-P-H 各通道隔离处理，可多个通道同时采
样，采样速率更快。
⚫ 负温度检测功能，XD-E6TC-P 模块需 V16 版本及以上，XD-E2TC-P 模块需
V15 版本及以上，XD-E6TC-P-H 模块所有版本均支持。
XD 系列 PLC 扩展模块用户手册 7. 温度控制模块
227
7.4.2 端子说明
通道
端子名
信号名
电源端子
24V+
外部给模块供电 24V 电源正
24V-
外部给模块供电 24V 电源负
CH0
TC0+
CH0 热电偶输入正端
TC0-
CH0 热电偶输入负端
CH1
TC1+
CH1 热电偶输入正端
TC1-
CH1 热电偶输入负端
CH2
TC2+
CH2 热电偶输入正端
TC2-
CH2 热电偶输入负端
CH3
TC3+
CH3 热电偶输入正端
TC3-
CH3 热电偶输入负端
CH4
TC4+
CH4 热电偶输入正端
TC4-
CH4 热电偶输入负端
CH5
TC5+
CH5 热电偶输入正端
TC5-
CH5 热电偶输入负端
输出端子
COM0
CH0 输出公共端
Y0
CH0 输出端
COM1
CH1 输出公共端
Y1
CH1 输出端
COM2
CH2~CH5 输出公共端
Y2
CH2 输出端
Y3
CH3 输出端
Y4
CH4 输出端
Y5
CH5 输出端
XD-E2TC-P 模块仅有 CH0、CH1 两个通道。
24V+
24V-
C0M1 Y3
Y4Y2Y1Y0
COM2 Y5
COM0
TC1+ TC3+ TC4+
TC4-TC3-TC2-
TC1-
TC2+TC0+
TC0-
TC5+
TC5-
XD 系列 PLC 扩展模块用户手册 7. 温度控制模块
228

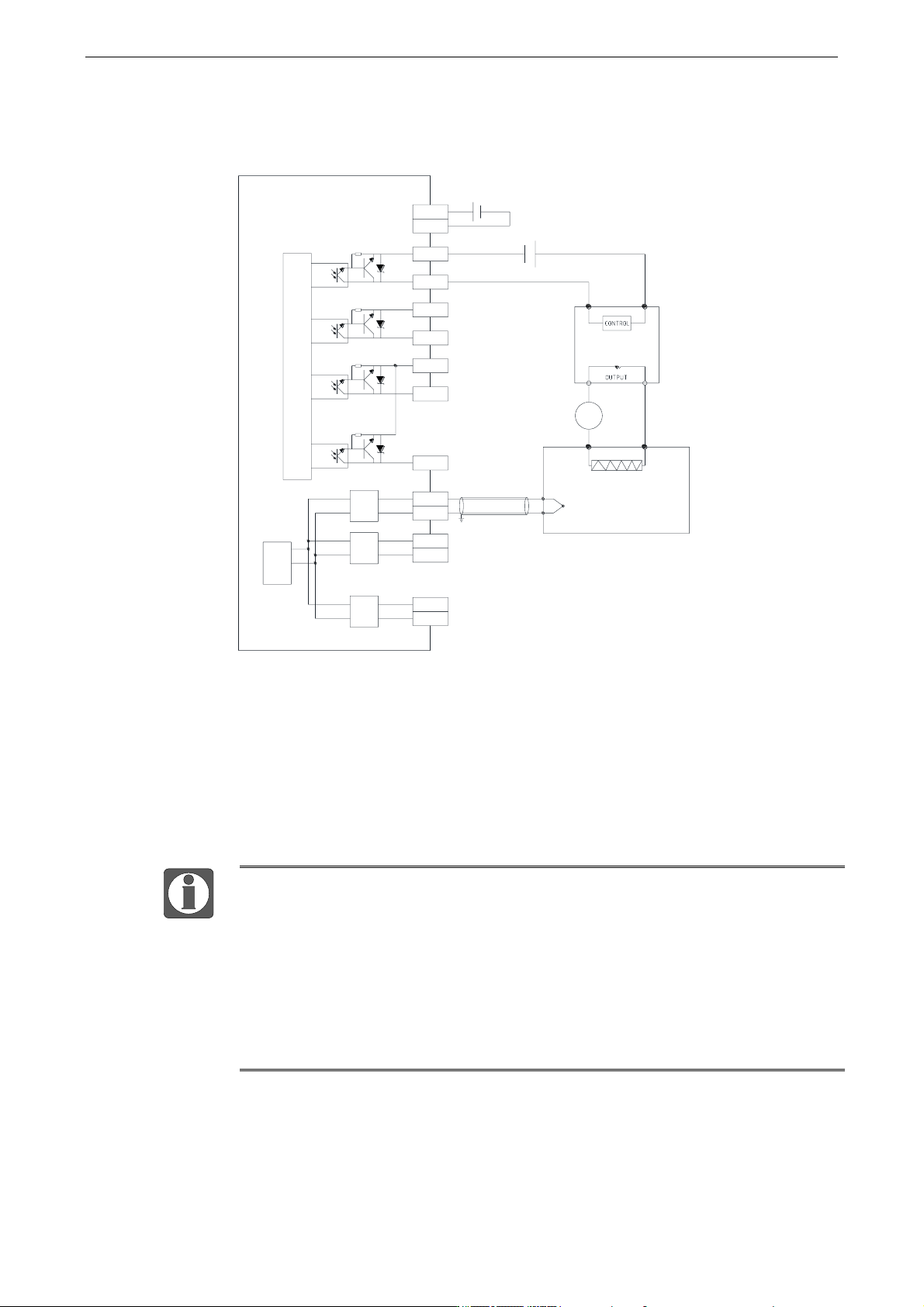

7.4.3 输入输出接线示例
⚫ 输出端子：晶体管输出型端子，请选用 DC5V~30V 的平滑电源。
⚫ 电路绝缘：可编程序控制器内部电路和输出晶体管之间使用光耦合器进行光绝缘，各个公
共模块也是互相分开的。
⚫ 响应时间：从可编程序控制器驱动（或断路）光耦合器到晶体管 ON/OFF 的时间，不超过
0.2ms。
⚫ 输出电流：为了限制温度升高，最大支持 50mA 的输出负载。
⚫ 开路漏电流：0.1mA 以下。
⚫ 外接 24V 电源时，请使用 PLC 本体上的 24V 电源，避免干扰。
⚫ 温度传感器所安装设备的外壳须接地。
⚫ 为避免干扰，温度传感器应使用屏蔽线，并对屏蔽层单点接地。
⚫ 当“冷端补偿方式选择”为“内部补偿”时，热电偶冷端为模块上的接线端
子，需要使用相同材质的延长线或专用的补偿导线进行延长，否则会影响测
量精度。
⚫ “输出电流最大支持 50mA 的输出负载”，是指无论 Y 点作为普通开关量输出
点还是作为 PID 控制功能输出，输出负载最大均为 50mA。
24V+
24V-
COM0
Y0
XD-E6TC-P(-H)
光耦
驱动
电路
COM1
Y1
COM2
Y2
Y5
TC0+
TC0-
内部
电路
滤波
电路
滤波
电路
滤波
电路
......
......
_
+
~
~
SSR
+
_
加热器
控制对象
AC
~
TC
TC1+
TC1-
TC5+
TC5-
+
_
24V DC
5～30V DC
AC电源
固态继电器
