XD 系列 PLC 扩展模块用户 手册 7. 温度控制模 块 202 ⚫ 外接 24V 电源时，请使用 PLC 本 体上的 24V 电源 ， 避免干扰。 ⚫ 温度传感器所安装设备的外壳 须接地。 ⚫ 为避免干扰，温度传感器应使 用屏蔽线，并对屏 蔽层单点接地。 ⚫ “输出电流最大支持 50mA 的输出负载” ，是指无论 Y 点作为普通开关 量输出 点还是作为 PI D 控制功能输 出，输出负载最大 均为 50mA 。 7.2. 4 输入…
XD 系列 PLC 扩展模块用户手册 7. 温度控制模块
201
通道
端子名
信号名
Y1
CH1 输出端
COM2
CH2~CH5 输出公共端
Y2
CH2 输出端
Y3
CH3 输出端
Y4
CH4 输出端
Y5
CH5 输出端
7.2.3 输入输出接线示例
⚫ 对于二线制铂热电阻，分别将传感器两根引线接到 A 端子和 C 端子，不区分正负。
⚫ 对于三线制铂热电阻，请将颜色一样的两根引线接在 C 端子，另一根引线接在 A 端子。
⚫ 输出端子：晶体管输出型端子，请选用 DC5V～30V 的平滑电源。
⚫ 电路绝缘：可编程序控制器内部电路和输出晶体管之间使用光耦合器进行光绝缘，各个公
共模块也是互相分开的。
⚫ 响应时间：从可编程序控制器驱动（或断路）光耦合器到晶体管 ON/OFF 的时间，不超过
0.2ms。
⚫ 输出电流：为了限制温度升高，最大支持 50mA 的输出负载。
⚫ 开路漏电流：0.1mA 以下。
24V+
24V-
COM0
Y0
XD-E6PT-P
光耦
驱动
电路
COM1
Y1
COM2
Y2
_
+
~
~
SSR
+
_
Y5
A0
C0
A1
C1
内部
电路
RTD
二线制
加热器
控制对象
AC
~
滤波
电路
滤波
电路
A5
C5
滤波
电路
......
......
+
_
24V DC
5～30V DC
AC电源
固态继电器
XD 系列 PLC 扩展模块用户手册 7. 温度控制模块
202
⚫ 外接 24V 电源时，请使用 PLC 本体上的 24V 电源，避免干扰。
⚫ 温度传感器所安装设备的外壳须接地。
⚫ 为避免干扰，温度传感器应使用屏蔽线，并对屏蔽层单点接地。
⚫ “输出电流最大支持 50mA 的输出负载”，是指无论 Y 点作为普通开关量输出
点还是作为 PID 控制功能输出，输出负载最大均为 50mA。
7.2.4 输入输出定义号分配
XD 系列模拟量模块不占用 I/O 单元，转换的数值直接送入 PLC 寄存器，通道对应的 PLC 寄存
器定义号如下：
相关参数
说明
模块 ID
CH0
CH1
CH5
温度显示值
（单位 0.1℃）
模块 1
ID10000
ID10001
ID1000x
ID10005
模块 2
ID10100
ID10101
ID1010x
ID10105
ID1xx00
ID1xx01
ID1xx0x
ID1xx05
模块 16
ID11500
ID11501
ID1150x
ID11505
使能通道信号
（0：关闭；1：
开启）
模块 1
Y10000
Y10001
Y1000x
Y10005
模块 2
Y10100
Y10101
Y1010x
Y10105
Y1xx00
Y1xx01
Y1xx0x
Y1xx05
模块 16
Y11700
Y11701
Y1170x
Y11705
当“Y 功能选择”设为“立即输出”时，Y0~Y5 为普通开关量输出端
子，可使用 Y10000~Y10005（以#1 模块为例）直接控制模块上的 Y0~Y5
输出；
当“Y 功能选择”设为“通道使能”时，Y0~Y5 为 PID 输出端子，可使
用 Y10000~Y10005（以#1 模块为例）使能对应通道的 PID 控制，模块上
的 Y0~Y5 输出由 PID 自动计算控制。
PID 触点输出
（返回本体的 X
输入）
模块 1
X10000
X10001
X1000x
X10005
模块 2
X10100
X10101
X1010x
X10105
X1xx00
X1xx01
X1xx0x
X1xx05
模块 16
X11700
X11701
X1170x
X11705
当“Y 功能选择”设为“通道使能”时，Y10000~Y10005（以#1 模块为
例）为 PID 使能位，PID 占空比输出要监控 X10000~X10005（以#1 模块
为例）。
通道断线/电源检
测（0：接线，
1：断线）
模块 1
X10010
X10011
X1001x
X10015
模块 2
X10110
X10111
X1011x
X10115
X1xx10
X1xx11
X1xx1x
X1xx15
模块 16
X11710
X11711
X1171x
X11715
PID 自整定错误
（0：正常，1：
自整定参数错
误）
模块 1
X10020
X10021
X1002x
X10025
模块 2
X10120
X10121
X1012x
X10125
X1xx20
X1xx21
X1xx2x
X1xx25
模块 16
X11720
X11721
X1172x
X11725
XD 系列 PLC 扩展模块用户手册 7. 温度控制模块
203
7.2.5 工作模式设定
工作模式的设定有以下两种方法可选（这 2 种方式的效果是等价的）：
⚫ 通过设置面板配置
⚫ 通过 Flash 寄存器（SFD）设置
1）配置面板配置
1
、

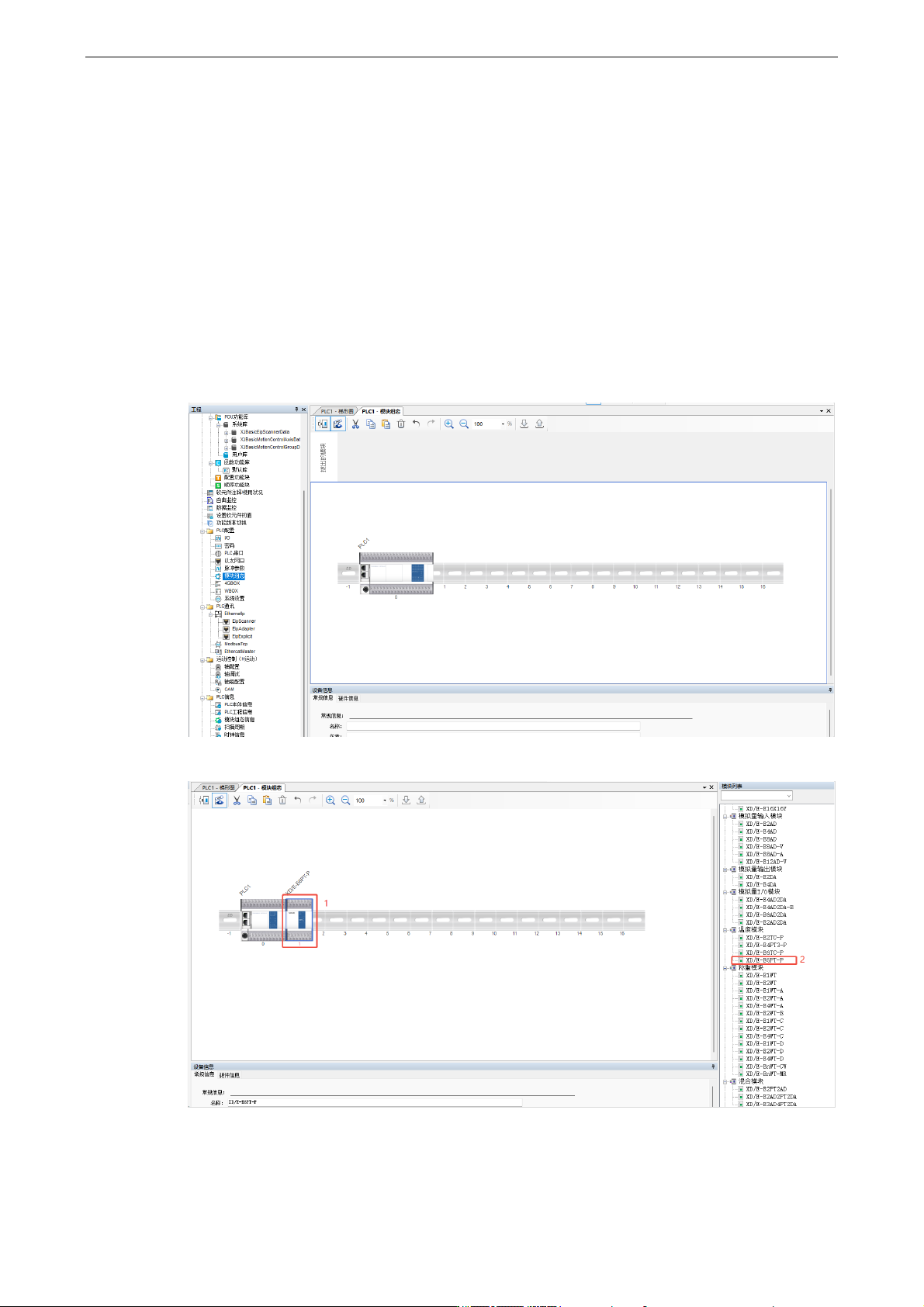

请使用 3.8.0a 及以上版本信捷 PLC 编程工具软件对模块进行配置，点击左侧工程栏【PLC
配置】-【模块组态】，弹出扩展模块设置窗口。3.8.0a 以下版本信捷 PLC 编程工具软件可以
点击左侧工程栏【PLC 配置】-【扩展模块】进行配置。
2
、
在右侧模块列表中选择模块拖动到对应位置，或者在右侧模块列表中双击选择模块：
