XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
40
第三扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道报警标志位
0CH
ID10200
Y10200
X10200
1CH
ID10201
Y10201
X10201
2CH
ID10202
Y10202
X10202
3CH
ID10203
Y10203
X10203
第四扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道报警标志位
0CH
ID10300
Y10300
X10300
1CH
ID10301
Y10301
X10301
2CH
ID10302
Y10302
X10302
3CH
ID10303
Y10303
X10303
第五扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道报警标志位
0CH
ID10400
Y10400
X10400
1CH
ID10401
Y10401
X10401
2CH
ID10402
Y10402
X10402
3CH
ID10403
Y10403
X10403
第六扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道报警标志位
0CH
ID10500
Y10500
X10500
1CH
ID10501
Y10501
X10501
2CH
ID10502
Y10502
X10502
3CH
ID10503
Y10503
X10503
第七扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道报警标志位
0CH
ID10600
Y10600
X10600
1CH
ID10601
Y10601
X10601
2CH
ID10602
Y10602
X10602
3CH
ID10603
Y10603
X10603
第八扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道报警标志位
0CH
ID10700
Y10700
X10700
1CH
ID10701
Y10701
X10701
2CH
ID10702
Y10702
X10702
3CH
ID10703
Y10703
X10703
XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
41
第九扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道报警标志位
0CH
ID10800
Y11000
X11000
1CH
ID10801
Y11001
X11001
2CH
ID10802
Y11002
X11002
3CH
ID10803
Y11003
X11003
第十扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道报警标志位
0CH
ID10900
Y11100
X11100
1CH
ID10901
Y11101
X11101
2CH
ID10902
Y11102
X11102
3CH
ID10903
Y11103
X11103
第十一扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道报警标志位
0CH
ID11000
Y11200
X11200
1CH
ID11001
Y11201
X11201
2CH
ID11002
Y11202
X11202
3CH
ID11003
Y11203
X11203
第十二扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道报警标志位
0CH
ID11100
Y11300
X11300
1CH
ID11101
Y11301
X11301
2CH
ID11102
Y11302
X11302
3CH
ID11103
Y11303
X11303
第十三扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道报警标志位
0CH
ID11200
Y11400
X11400
1CH
ID11201
Y11401
X11401
2CH
ID11202
Y11402
X11402
3CH
ID11203
Y11403
X11403
第十四扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道报警标志位
0CH
ID11300
Y11500
X11500
1CH
ID11301
Y11501
X11501
2CH
ID11302
Y11502
X11502
3CH
ID11303
Y11503
X11503
XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
42

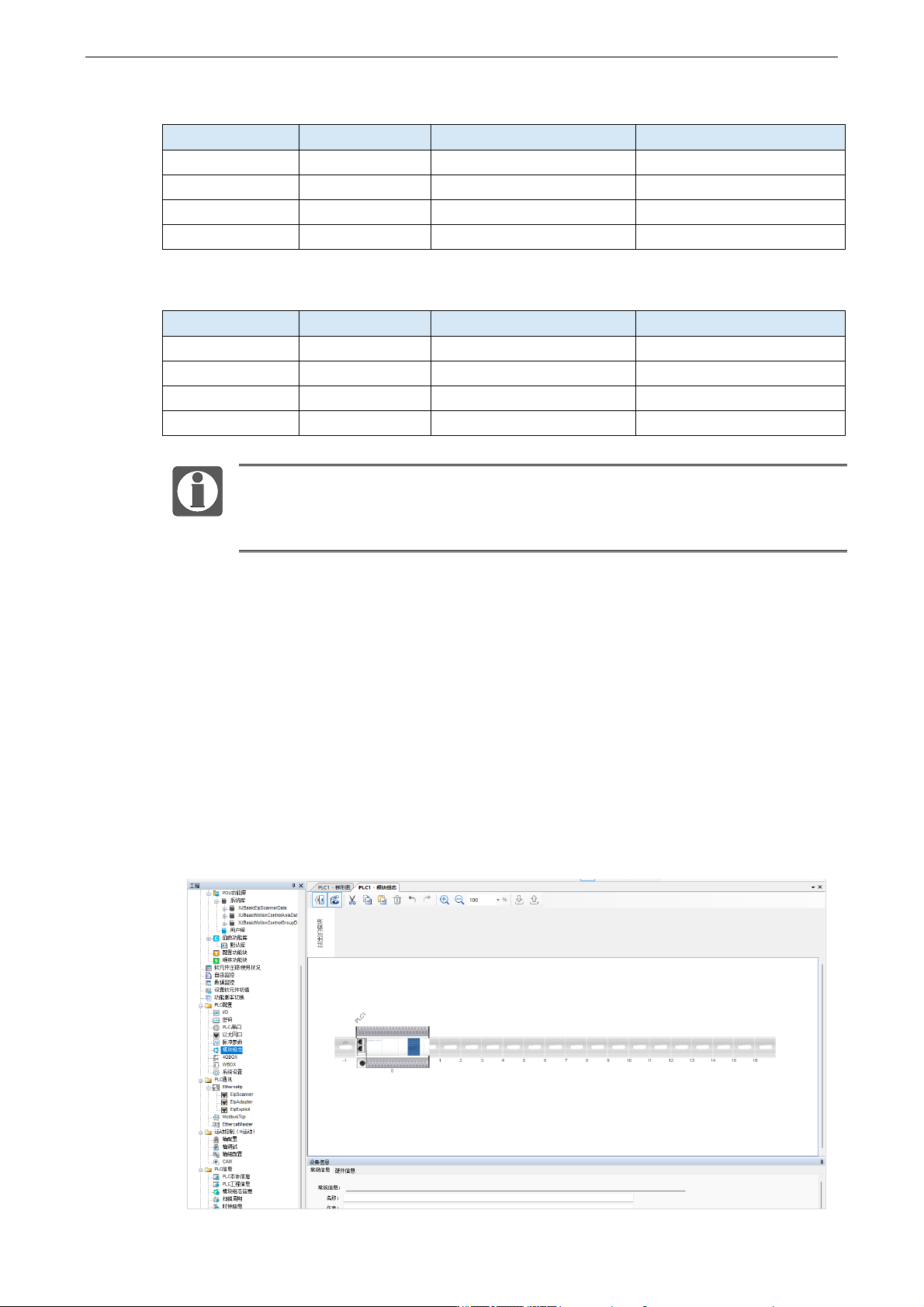

第十五扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道报警标志位
0CH
ID11400
Y11600
X11600
1CH
ID11401
Y11601
X11601
2CH
ID11402
Y11602
X11602
3CH
ID11403
Y11603
X11603
第十六扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道报警标志位
0CH
ID11500
Y11700
X11700
1CH
ID11501
Y11701
X11701
2CH
ID11502
Y11702
X11702
3CH
ID11503
Y11703
X11703
⚫ 将不用的通道禁止可以提高输入/输出的扫描速度。
⚫ 当运行过程中关闭输入的使能开关，对应的输入通道将采集不到数据。（数据
显示为 0）
3.2.5 工作模式设定
工作模式的设定有两种方法可选（这 2 种方式的效果是等价的）：
⚫ 通过控制面板配置
⚫ 通过 Flash 寄存器设置
1）配置面板配置
1
、
请使用 3.8.0a 及以上版本信捷 PLC 编程工具软件对模块进行配置，点击左侧工程栏【PLC
配置】-【模块组态】，弹出扩展模块设置窗口。3.8.0a 以下版本信捷 PLC 编程工具软件可以
点击左侧工程栏【PLC 配置】-【扩展模块】进行配置。
