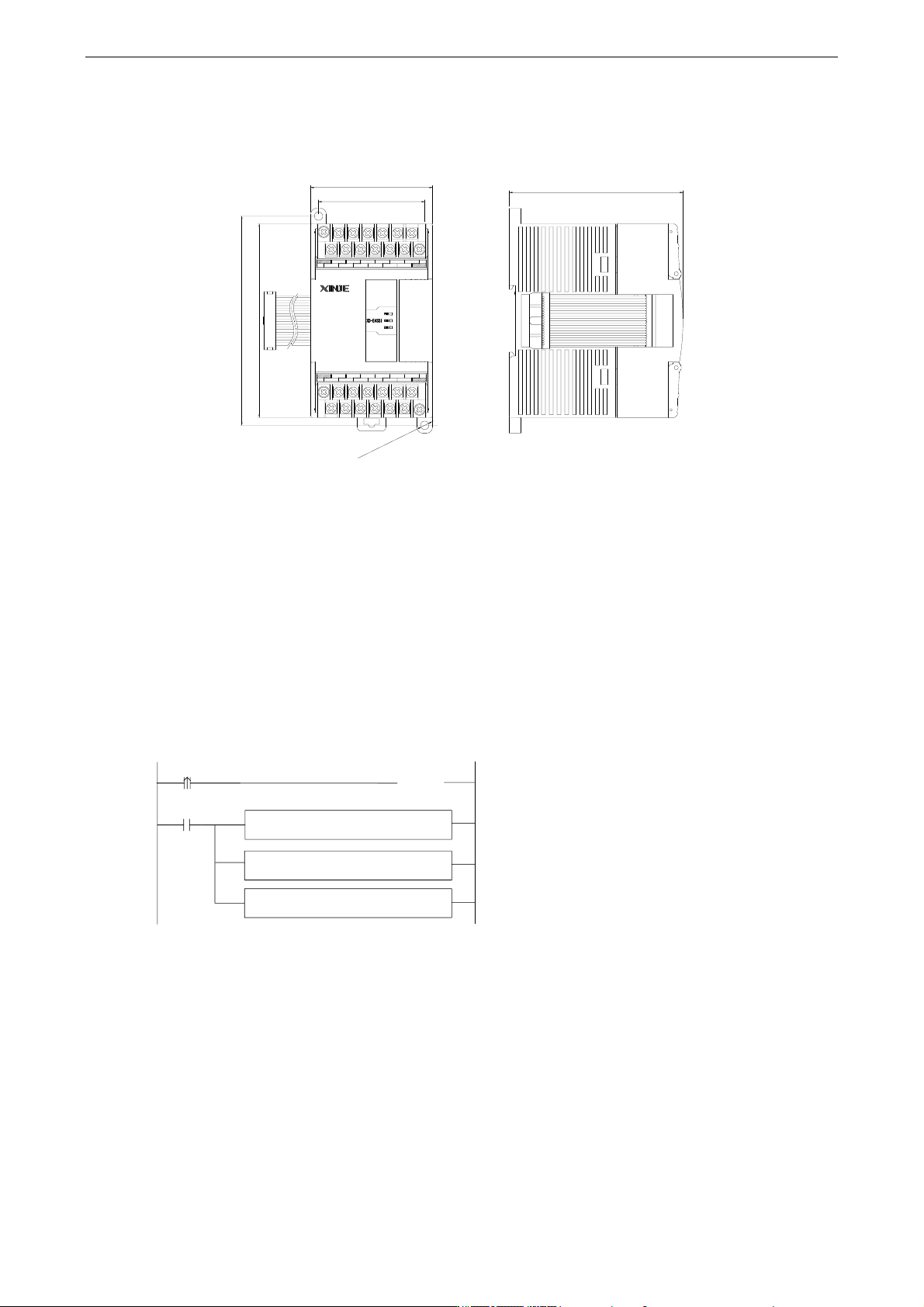

8.2.6 外形尺寸图
（单位：mm）
8.2.7 编程举例
例：
现有 1 路位移传感器要测量距离（测量范围：0~64mm；编码器位数：16 位）。此处我们使用#1
模块的第一通道进行测量。
程序：
DMOV ID10000 D0
M0
M0
DDIV D0 K65535 D2
DMUL D2 K64 D4
（ S ）
Y10000
说明：
首先在配置模块时，请将 SSI1 帧位数设为 16，其他参数默认即可。
程序如上图所示，将 M0 作为测距功能开关，当 M0 上升沿来临时，首先打开第一通道使能开
关。
由于 SSI1 帧位数为 16，则 ID10000 的范围为 0~65535，对应位移传感器的范围 0~64mm，因此
通过模块简单运算可将数字量换算成位移。
假设 ID10000 中的数字量为 4095，则对应的位移是 64×（4095/65535）=4mm。
63.0
100.0
108.0
55.0
2-
∅
4.3
89.9
D1+
D1-
C1+
C1-
24V
0V
0V-1
24V-1
C2-
C2+
D2-
D2+
0V-1
24V-1
SH1
SH0
D3+
D3-
C3+
C3-
D4+
D4-
C4+
C4-
// 打开第一通道使能
// 将检测值传送到 D0
// 算出比例关系
// 得出当前位移

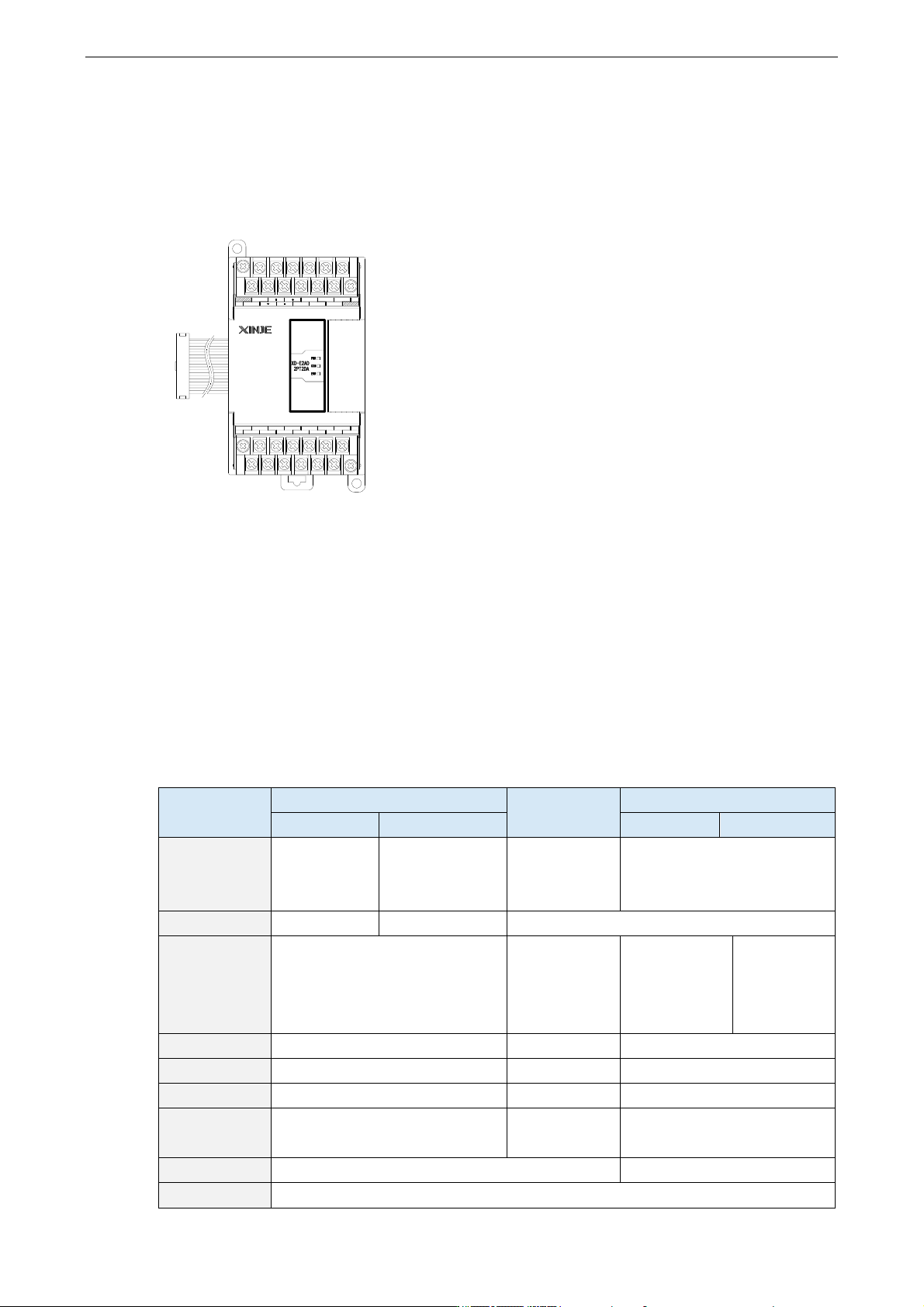

XD 系列 PLC 扩展模块用户手册 9. 模拟量温度混合模块
250
9 模拟量温度混合模块
9.1 模拟量温度混合模块概述
XD 系列模拟温度混合模块，支持模拟量输入、温度输入和模拟量输出。
9.1.1 命名规则
XD
E
AD
PT
DA
①
系列名称
XD：XD 系列扩展模块
②
指代扩展模块
E：表示扩展模块
③
输入路数
2 或 3
④
信号类型
AD：表示模拟量信号输入
⑤
输入路数
2 或 4
⑥
信号类型
PT：表示 PT100 铂热电阻信号
⑦
输出路数
2
⑧
信号类型
DA：表示模拟量信号输出
9.1.2 型号一览
型号
描述
模拟量
温度混
合
XD-E2AD2PT2DA
2 通道模拟量输入（16bit）， 2 路 PT100 温度测量，2
通道模拟量输出（10bit）； 输入输出电压电流均可选
XD-E3AD4PT2DA
3 通道模拟量输入（14bit）， 4 路 PT100 温度测量，2
通道模拟量输出（10bit）；输入电流、输出电压可选
9.1.3 一般规格
项目
规格
使用环境
无腐蚀性气体
环境温度
0~60℃
保存环境温度
-20~70℃
环境湿度
5~95%RH
保存环境湿度
5~95%RH
安装
可用 M3 的螺丝固定或直接安装在 DIN46277（宽 35mm）的导轨上
XD 系列 PLC 扩展模块用户手册 9. 模拟量温度混合模块
251
9.2 模拟量温度混合模块 XD-E2AD2PT2DA
9.2.1 模块特点及规格
XD-E2AD2PT2DA 模拟量扩展模块，将 2 路模拟输入数值
转换成数字值，对 2 点 PT100 温度信号进行处理，2 路数
字量转换成模拟量，并且把它们传输到 PLC 主单元，且
与 PLC 主单元进行实时数据交互。
1）模块特点
⚫ 具有 2 通道 16 位精度模拟量输入、2 通道 PT100 温度输入和 2 通道 10 位精度模拟量输
出。
⚫ 2 通道的电流、电压可选，电流 0~20mA、4~20mA 可选；电压 0~5V、0~10V 可选，通过
上位机设定。
⚫ 作为 XD 系列扩展模块，XD3/XD3E 系列最多可连接 10 台模块；XD5/XDM/XDC/XD5E/
XDME/XDH 系列最多可连接 16 台模块（XD1/XD2 系列不支持）。
2）模块规格
项目
模拟量输入（AD）
温度输入
（PT）
模拟量输出（DA）
电压输入(V)
电流输入(mA)
电压输出(V)
电流输出(mA)
模拟量输入范
围
0~5,0~10V
（阻抗大于
1M）
0~20,4~20mA
（阻抗约为
120Ω）
-100~500℃
—
最大输入范围
DC 0~15V
-20~40mA
—
模拟量输出范
围
—
—
0~5、0~10V
外部负载电阻
2KΩ~1MΩ
0~20、
4~20mA
外部负载电
阻小于 500Ω
数字输入范围
—
—
0~1023
数字输出范围
0~65535
-1000~5000
—
分辨率
1/65535(16Bit)
0.1℃
1/1023(10Bit)
综合精确度
±0.8%
±1%（相对最
大值）
±1%
转换速度
2ms/1 通道
2ms/1 通道
模块供电电源
DC24V±10%，150mA
A0
B0
B1
C1
VI0
AI0
CI0
V11
AI1
CI1A1
C0
AI
AO
24V-
24V+
AO0 CO0 AO1
VO0 VO1 CO1
