XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
174
（b）写模块
（c）读模块
（d）转化为梯形图
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
175
指令解析
⚫ 写入模块指令 TO
将本体指定寄存器数据信息写入至指定模块地址中，以字为操作单位。
M1
TO K10000 K0 K2 D0
S1
S2 S3 D1
操作数
功能
可用操作数
S1
目标模块号，范围：10000~10015。
K、TD，CD，D，HD，FD
S2
写模块的首地址。
K、TD，CD，D，HD，FD
S3
写入寄存器个数（字数）。
K、TD，CD，D，HD，FD
D1
本体内存放写入数据的寄存器首地址。
TD，CD，D，HD，FD
例如：写入第一个模块第一个通道砝码值。
M3
SBLOCK CH_A参数
TO K10000 K12 K2 HD12
SBLOCKE
A砝码
写入
通知
HD12：CH_A标定增益的AD码
⚫ 读取模块指令 FROM
将指定模块地址中数据信息读取至本体指定寄存器中，以字为操作单位。
M1
FROM K10000 K0 K2 D0
S1
S2 S3 D1
操作数
功能
可用操作数
S1
目标模块号，范围：10000~10015。
K、TD，CD，D，HD，FD
S2
读模块的首地址。
K、TD，CD，D，HD，FD
S3
读取寄存器个数（字数）。
K、TD，CD，D，HD，FD
D1
本体接收寄存器首地址。
TD，CD，D，HD，FD
例如：读取第一个模块所有参数。
SM0
SBLOCK 读取所有参数
FROM K10000 K0 K50 D0
SBLOCKE
运行
常ON
线圈
D0：追零范围
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
176
⚫ FROM/TO 指令只能写在 BLOCK 顺序功能块里，固件版本 V3.4.5 以下的 XD
系列 PLC 仅允许最多 8 个 BLOCK 功能块；固件版本 V3.4.5 及以上的 XD/XL
系列 PLC，程序里最多可写 100 个 BLOCK，但同时最多只能运行 8 个。
⚫ 模块起始编号从 K10000 开始，#1 模块为 K10000，#2 模块为 K10001……以
此类推，#16 模块为 K10015。

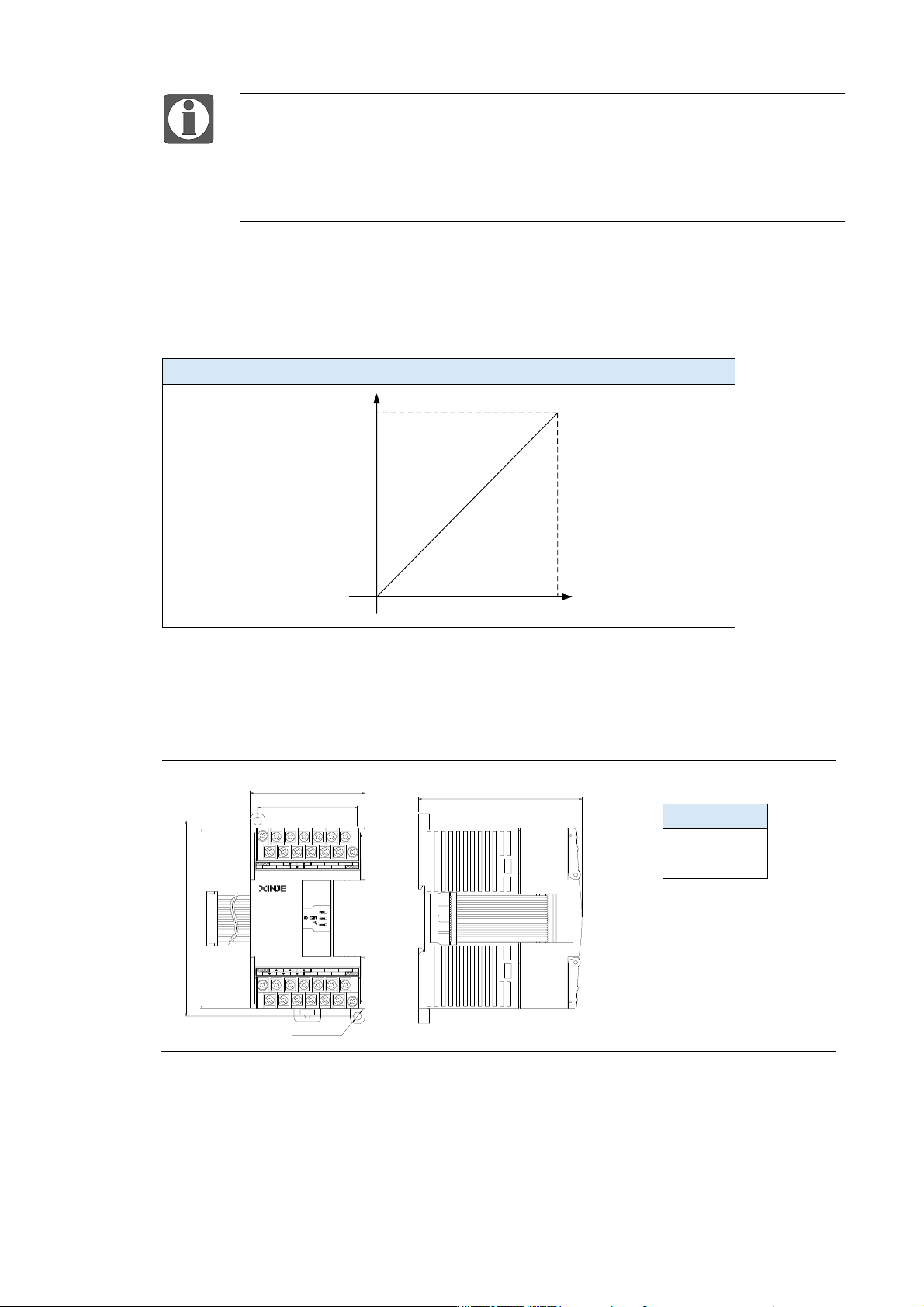

6.4.11 模数转换图
输入电压模拟量与转换的数字量关系如下图所示：
0~10mV 电压模拟量输入
模拟量
数
字
量
10mv
0
1048575
6.4.12 外观尺寸图
单位：mm
适用模块
压力测量
XD-E1WT-C
XD-E2WT-C
SIG2-
SEN1+
EXC1- SIG1-
EXC2-
SEN1-
EXC2+
N
L
SIG1+
SEN2-
SEN2+SIG2+
EXC1+
100.0
63.0
2-∅ 4.3
55.0
108.0
AI
AI
89.9
FG
