XD 系列 PLC 扩展模块用户 手册 9. 模拟量温度 混合模块 268 9.3. 4 输入输 出定义号 分配 XD 系列 模拟量模 块不占 用 I/O 单元，转 换的数值直 接送入 PLC 寄存器，通道对 应的 PLC 寄存 器定义号如下： 每一通道只有将使能 开关开启才可以使 用。 第一扩展模块寄存器 定义号 AD 通道 AD 信号 通道的使能开关 0CH ID10000 Y10000 1 CH ID10001 Y10001 2C…
XD 系列 PLC 扩展模块用户手册 9. 模拟量温度混合模块
267

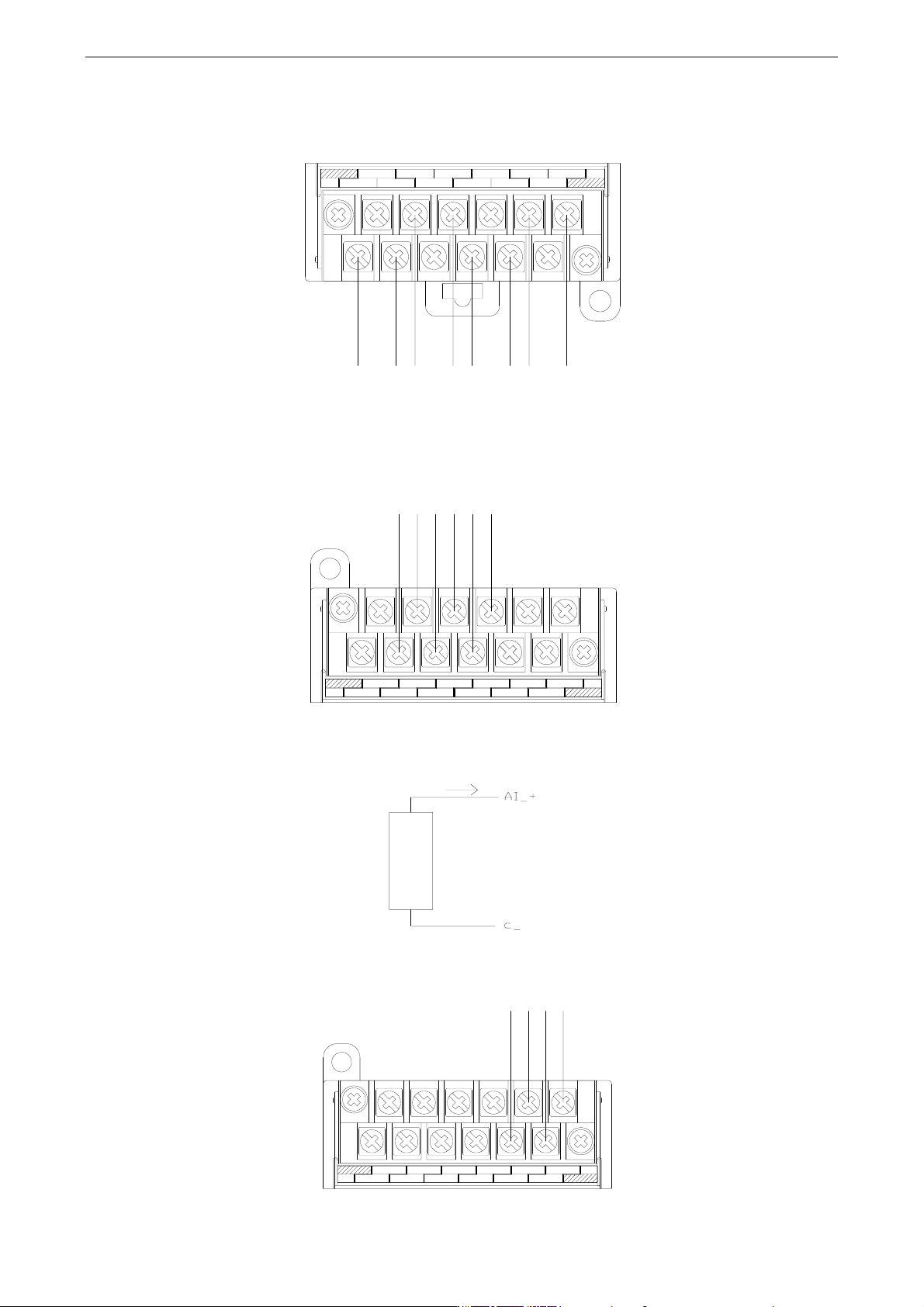

1）两线制热电阻输入
2）电流单端输入
XD-E3AD4PT2DA 电流输入侧接线如下图所示：
3）电压单端输出
A0
B0
B1
C1
A2
B2
C2
A3
B3
C3A1
C0
A0
C0
A1
C1
A2
C2
A3
C3
0CH
1CH
2CH
3CH
0CH
1CH
AI0-
2CH
AI0+
AI1-
AI1+
AI2-
AI2+
C4C3C2C1C0
VO1VO0AI2AI1AI024V-
24V+
外
部
电
流
设
备
i
0CH
1CH
VO0-
VO0+
VO1-
VO1+
C4C3C2C1C0
VO1VO0AI2AI1AI024V-
24V+
XD 系列 PLC 扩展模块用户手册 9. 模拟量温度混合模块
268
9.3.4 输入输出定义号分配
XD 系列模拟量模块不占用 I/O 单元，转换的数值直接送入 PLC 寄存器，通道对应的 PLC 寄存
器定义号如下：
每一通道只有将使能开关开启才可以使用。
第一扩展模块寄存器定义号
AD 通道
AD 信号
通道的使能开关
0CH
ID10000
Y10000
1CH
ID10001
Y10001
2CH
ID10002
Y10002
PT 通道
PT 信号
通道的使能开关
0CH
ID10003
Y10003
1CH
ID10004
Y10004
2CH
ID10005
Y10005
3CH
ID10006
Y10006
DA 通道
DA 信号
通道的使能开关
0CH
QD10000
Y10007
1CH
QD10001
Y10010
第二扩展模块寄存器定义号
AD 通道
AD 信号
通道的使能开关
0CH
ID10100
Y10100
1CH
ID10101
Y10101
2CH
ID10102
Y10102
PT 通道
PT 信号
通道的使能开关
0CH
ID10103
Y10103
1CH
ID10104
Y10104
2CH
ID10105
Y10105
3CH
ID10106
Y10106
DA 通道
DA 信号
通道的使能开关
0CH
QD10100
Y10107
1CH
QD10101
Y10110
第三扩展模块寄存器定义号
AD 通道
AD 信号
通道的使能开关
0CH
ID10200
Y10200
1CH
ID10201
Y10201
2CH
ID10202
Y10202
XD 系列 PLC 扩展模块用户手册 9. 模拟量温度混合模块
269
PT 通道
PT 信号
通道的使能开关
0CH
ID10203
Y10203
1CH
ID10204
Y10204
2CH
ID10205
Y10205
3CH
ID10206
Y10206
DA 通道
DA 信号
通道的使能开关
0CH
QD10200
Y10207
1CH
QD10201
Y10210
第四扩展模块寄存器定义号
AD 通道
AD 信号
通道的使能开关
0CH
ID10300
Y10300
1CH
ID10301
Y10301
2CH
ID10302
Y10302
PT 通道
PT 信号
通道的使能开关
0CH
ID10303
Y10303
1CH
ID10304
Y10304
2CH
ID10305
Y10305
3CH
ID10306
Y10306
DA 通道
DA 信号
通道的使能开关
0CH
QD10300
Y10307
1CH
QD10301
Y10310
第五扩展模块寄存器定义号
AD 通道
AD 信号
通道的使能开关
0CH
ID10400
Y10400
1CH
ID10401
Y10401
2CH
ID10402
Y10402
PT 通道
PT 信号
通道的使能开关
0CH
ID10403
Y10403
1CH
ID10404
Y10404
2CH
ID10405
Y10405
3CH
ID10406
Y10406
DA 通道
DA 信号
通道的使能开关
0CH
QD10400
Y10407
1CH
QD10401
Y10410
第六扩展模块寄存器定义号
AD 通道
AD 信号
通道的使能开关
0CH
ID10500
Y10500
0CH
ID10501
Y10501
2CH
ID10502
Y10502
