XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
93
说明：
SM0 为常 ON 线圈，在 PLC 运行期间一直为 ON 状态。
PLC 开始运行，不断将 1#模块第 0 通道的数据写入数据寄存器 D0；
第 1 通道的数据写入数据寄存器 D1；
第 2 通道的数据写入数据寄存器 D2；
第 3 通道的数据写入数据寄存器 D3；
第 4 通道的数据写入数据寄存器 D4；
第 5 通道的数据写入数据寄存器 D5；
第 6 通道的数据写入数据寄存器 D6；
第 7 通道的数据写入数据寄存器 D7；
第 8 通道的数据写入数据寄存器 D8；
第 9 通道的数据写入数据寄存器 D9；
第 10 通道的数据写入数据寄存器 D10；
第 11 通道的数据写入数据寄存器 D11；
由于所有通道都用到了，所以将所有通道的使能位全部打开。
XD 系列 PLC 扩展模块用户手册 4. 模拟量输出模块
94
4 模拟量输出模块
4.1 模拟量输出模块概述
XD 系列模拟量输出模块，支持 2~4 路电流型、电压型输出。
4.1.1 命名规则
XD
E
DA
①
系列名称
XD：XD 系列扩展模块
②
指代扩展模块
E：表示扩展模块
③
输出路数
2 或 4
④
模拟量输出
DA：表示模拟量电压、电流输出
4.1.2 型号一览
型号
描述
模拟量输出
XD-E2DA
2 路模拟量输出，支持电流、电压两种模式，12Bit
XD-E4DA
4 路模拟量输出，支持电流、电压两种模式，12Bit
4.1.3 一般规格
项目
规格
使用环境
无腐蚀性气体
环境温度
0~60℃
保存环境温度
-20~70℃
环境湿度
5~95%RH
保存环境湿度
5~95%RH
安装
可用 M3 的螺丝固定或直接安装在 DIN46277（宽 35mm）的导轨上
XD 系列 PLC 扩展模块用户手册 4. 模拟量输出模块
95
4.2 12bit 模拟量电流电压输出模块 XD-E2DA
4.2.1 模块特点及规格

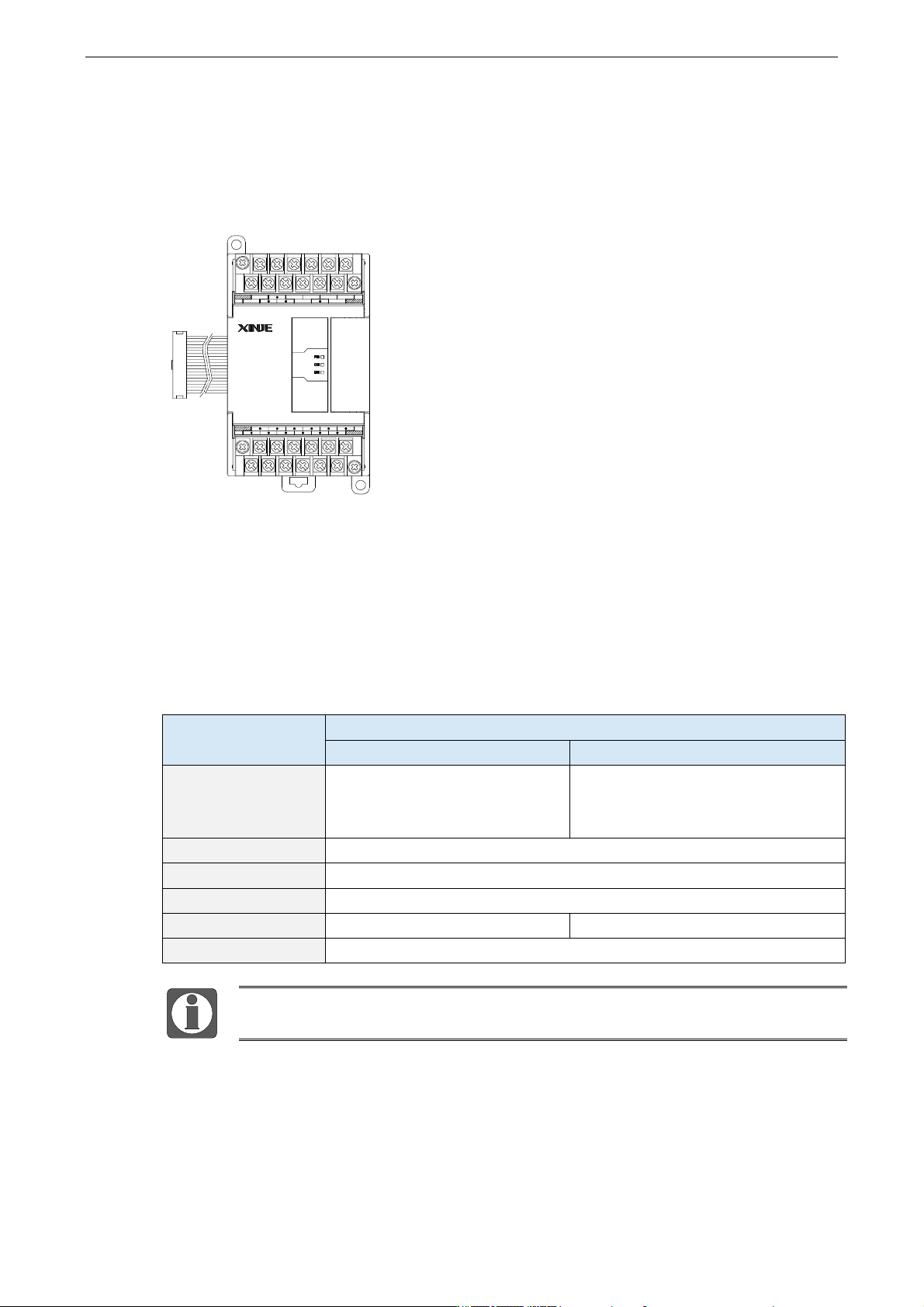

XD-E2DA 模拟量输入输出模块，将 2 路数字量转换成模拟
量，并且把他们传输到 PLC 主单元，且与 PLC 主单元进行
实时数据交互。
1）模块特点
⚫ 2 通道模拟量输出。
⚫ 作为 XD 系列的特殊功能模块，XD3/XD3E 最多可在 PLC 主单元右边连接 10 台模块，
XD5/XDM/XDC/XD5E/XDME/XDH 可扩展 16 个模块，XD1/XD2 不支持扩展模块。
2）模块规格
项目
模拟量输出
电压输出
电流输出
模拟量输出范围
0~5V、0~10V、-5~5V、-
10~10V
（外部负载电阻 2KΩ~1MΩ）
0~20mA、4~20mA
（外部负载电阻小于 500Ω）
数字输入范围
0~4095 或-2048~2047
分辨率
1/4095（12Bit）
综合精确度
±1%
转换速度
2ms/1 通道
2ms/1 通道
模块供电电源
DC24V±10%，150mA
V7 以下版本的 XD-E2DA 模块不支持-5~5V、-10~10V 范围。
XD-E2DA
AO
C0
VO0
AO0 C1
VO1
AO1
24V+
24V-
