XD 系列 PLC 扩展模块用户 手册 6. 压力测量模 块 174 （ b ）写模块 （ c ）读模块 （ d ）转化为梯形图
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
173
2
、
使压力传感器空载，待稳定标志 X10000 置 ON 时，导通零点标定 Y10002，X10002 置
ON 表示零点标定成功，若等待数秒后 X10003 置 ON 表示零点标定失败；
3
、
将已知重量的负载放在秤体上，通过 To 指令写入相应砝码重量，待稳定标志 X10000 置
ON 时，导通增益标定 Y10003，X10002 置 ON 时表示标定成功，关闭 Y10003，若等待数
秒后 X10003 值 ON 表示零点标定失败；
4
、
至此校正已经完成。在称重时，模块会根据采集到的空载和标定值自动计算调整，最后给
出正确的称重重量。
6.4.9 模块错误信息
严重应用错误（对应本体寄存器地址 SD503 高 8 位）
错误码
含义
二进制
十六进制
十进制
0000 0001
0x01
1
未接 24V
0000 0010
0x02
2
5s 内未设定配置完毕
0000 0011
0x03
3
模块型号不一致
0000 0100
0x04
4
与 PLC 本体通信异常
此错误码使用方法：在 SD500 写入模块号，若需查看第一个模块的错误代码则写入 10000。
6.4.10 From/To 指令使用说明
对 XD-EnWT-C 模块的读写需要在顺序功能块 BLOCK 中通过 FROM/TO 指令完成，如下图所
示：

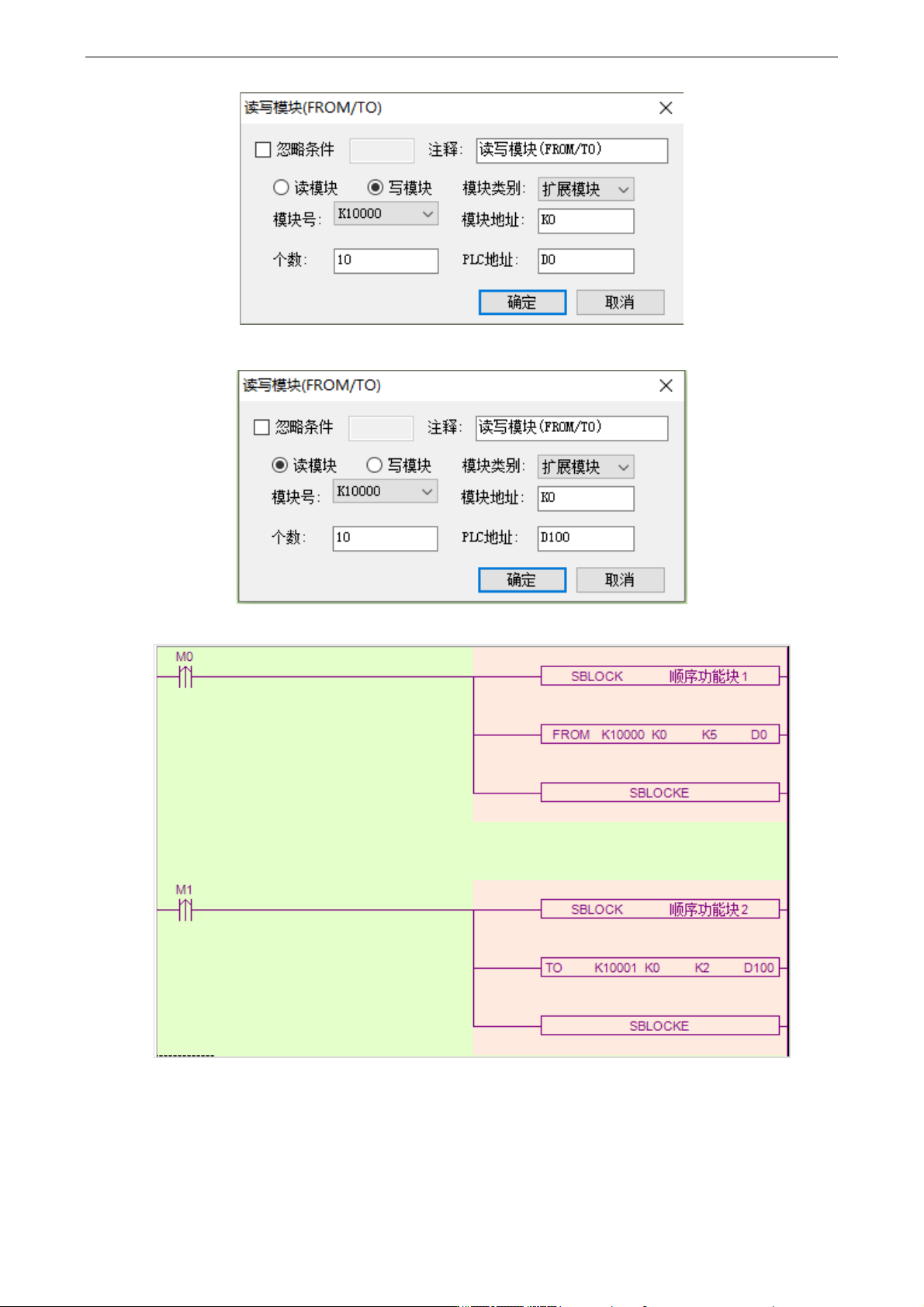

（a）插入“读写模块（FROM/TO）”
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
174
（b）写模块
（c）读模块
（d）转化为梯形图
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
175

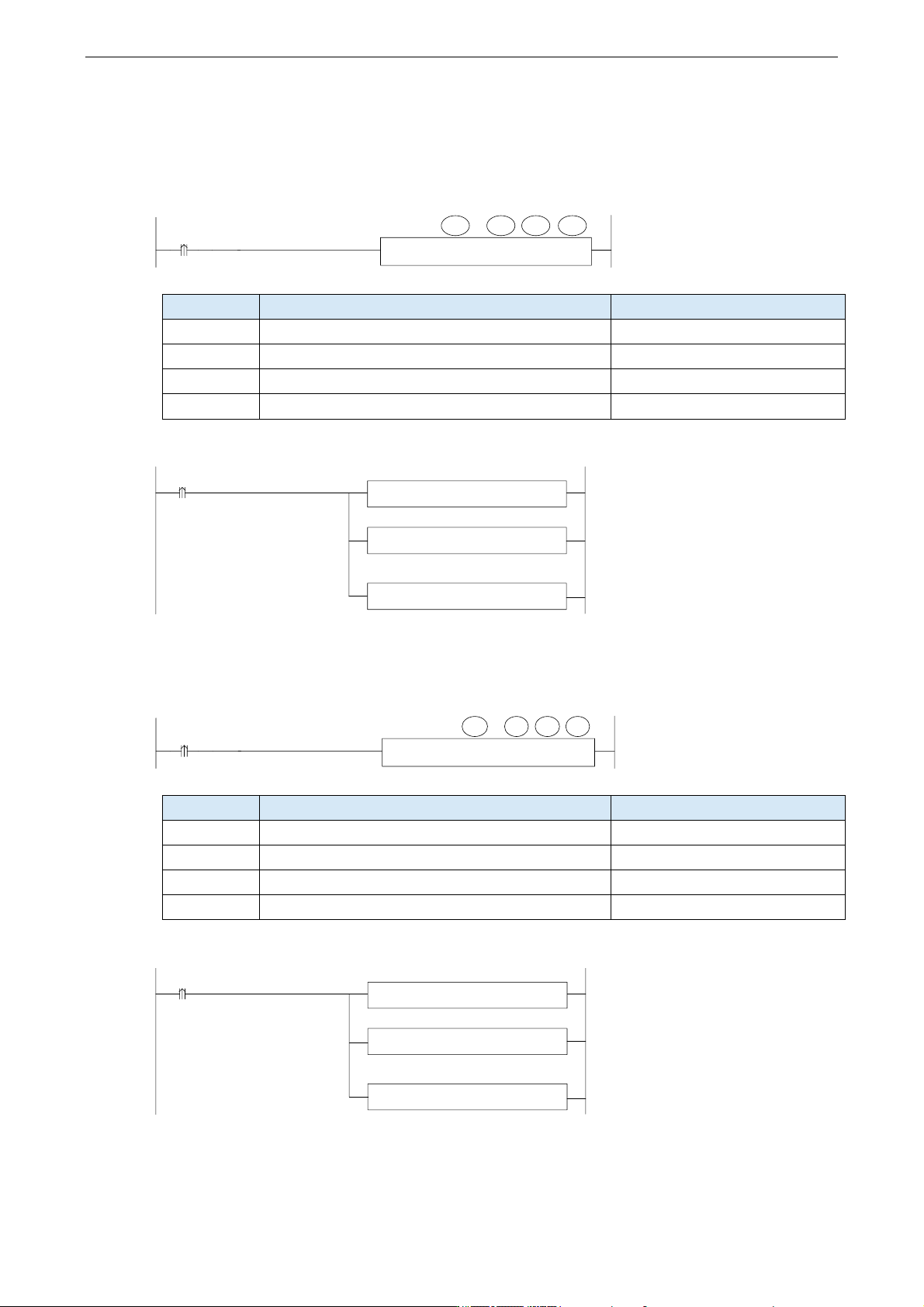

指令解析
⚫ 写入模块指令 TO
将本体指定寄存器数据信息写入至指定模块地址中，以字为操作单位。
M1
TO K10000 K0 K2 D0
S1
S2 S3 D1
操作数
功能
可用操作数
S1
目标模块号，范围：10000~10015。
K、TD，CD，D，HD，FD
S2
写模块的首地址。
K、TD，CD，D，HD，FD
S3
写入寄存器个数（字数）。
K、TD，CD，D，HD，FD
D1
本体内存放写入数据的寄存器首地址。
TD，CD，D，HD，FD
例如：写入第一个模块第一个通道砝码值。
M3
SBLOCK CH_A参数
TO K10000 K12 K2 HD12
SBLOCKE
A砝码
写入
通知
HD12：CH_A标定增益的AD码
⚫ 读取模块指令 FROM
将指定模块地址中数据信息读取至本体指定寄存器中，以字为操作单位。
M1
FROM K10000 K0 K2 D0
S1
S2 S3 D1
操作数
功能
可用操作数
S1
目标模块号，范围：10000~10015。
K、TD，CD，D，HD，FD
S2
读模块的首地址。
K、TD，CD，D，HD，FD
S3
读取寄存器个数（字数）。
K、TD，CD，D，HD，FD
D1
本体接收寄存器首地址。
TD，CD，D，HD，FD
例如：读取第一个模块所有参数。
SM0
SBLOCK 读取所有参数
FROM K10000 K0 K50 D0
SBLOCKE
运行
常ON
线圈
D0：追零范围
