XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
37
3.2 14bit 模拟量电流电压输入模块 XD-E4AD
3.2.1 模块特点及规格
XD-E4AD 模拟量输入模块，将 4 路模拟输入数值转换成数
字值，并且把他们传输到 PLC 主单元，且与 PLC 主单元进
行实时数据交互。
1）模块特点
⚫ 4 通道模拟量输入：可以选择电压输入和电流输入两种模式。
⚫ 14 位的高精度模拟量输入。
⚫ 作为 XD 系列的特殊功能模块，XD3/XD3E 最多可在 PLC 主单元右边连接 10 台模块，
XD5/XDM/XDC/XD5E/XDME/XDH 可扩展 16 个模块，XD1/XD2 不支持扩展模块。
2）模块规格
项目
模拟量输入
电压输入
电流输入
模拟量输入范围
0~5V、0~10V、-5~5V、-10~10V
（阻抗大于 1M）
0~20mA、4~20mA、-20~20mA
（阻抗约为 120Ω）
最大输入范围
DC±15V
-40~40mA
数字量输出范围
0~16383 或-8192~8191
分辨率
1/16383（14Bit）
综合精确度
±1%
转换速度
2ms/1 通道
模块供电电源
DC24V±10%，150mA
V7 以下版本的 XD-E4AD 模块不支持-5~5V、-10~10V、-20~20mA 范围。
AI
C0
VI0
VI1
AI1
C2
VI2
AI2
C3
VI3
AI3C1
24V+
24V-
AI0
XD-E4AD
AI
XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
38
3.2.2 端子说明
通道
端子名
信号名
CH0
AI0
电流模拟量输入
VI0
电压模拟量输入
C0
CH0 模拟量输入公共端
CH1
AI1
电流模拟量输入
VI1
电压模拟量输入
C1
CH1 模拟量输入公共端
CH2
AI2
电流模拟量输入
VI2
电压模拟量输入
C2
CH2 模拟量输入公共端
CH3
AI3
电流模拟量输入
VI3
电压模拟量输入
C3
CH3 模拟量输入公共端
-
24V+
+24V 电源
24V-
电源公共端
3.2.3 外部连接
外部连接时，注意以下两个方面：
⚫ 为避免干扰，请使用屏蔽线，并对屏蔽层单点接地。
⚫ XD-E4AD 外接＋24V 电源时，请使用 PLC 本体上的 24V 电源，避免干扰。
1）电压单端输入
24V+
24V-
C0
VI0
VI1
AI1
C2
VI2
AI2
C3
VI3
AI3C1
AI0
C0
VI0
VI1
AI1
C2
VI2
AI2
C3
VI3
AI3C1
AI0
VI0-
VI0+
VI1-
VI1+
VI2-
VI2+
VI3-
VI3+
OCH
1CH
2CH
3CH
XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
39

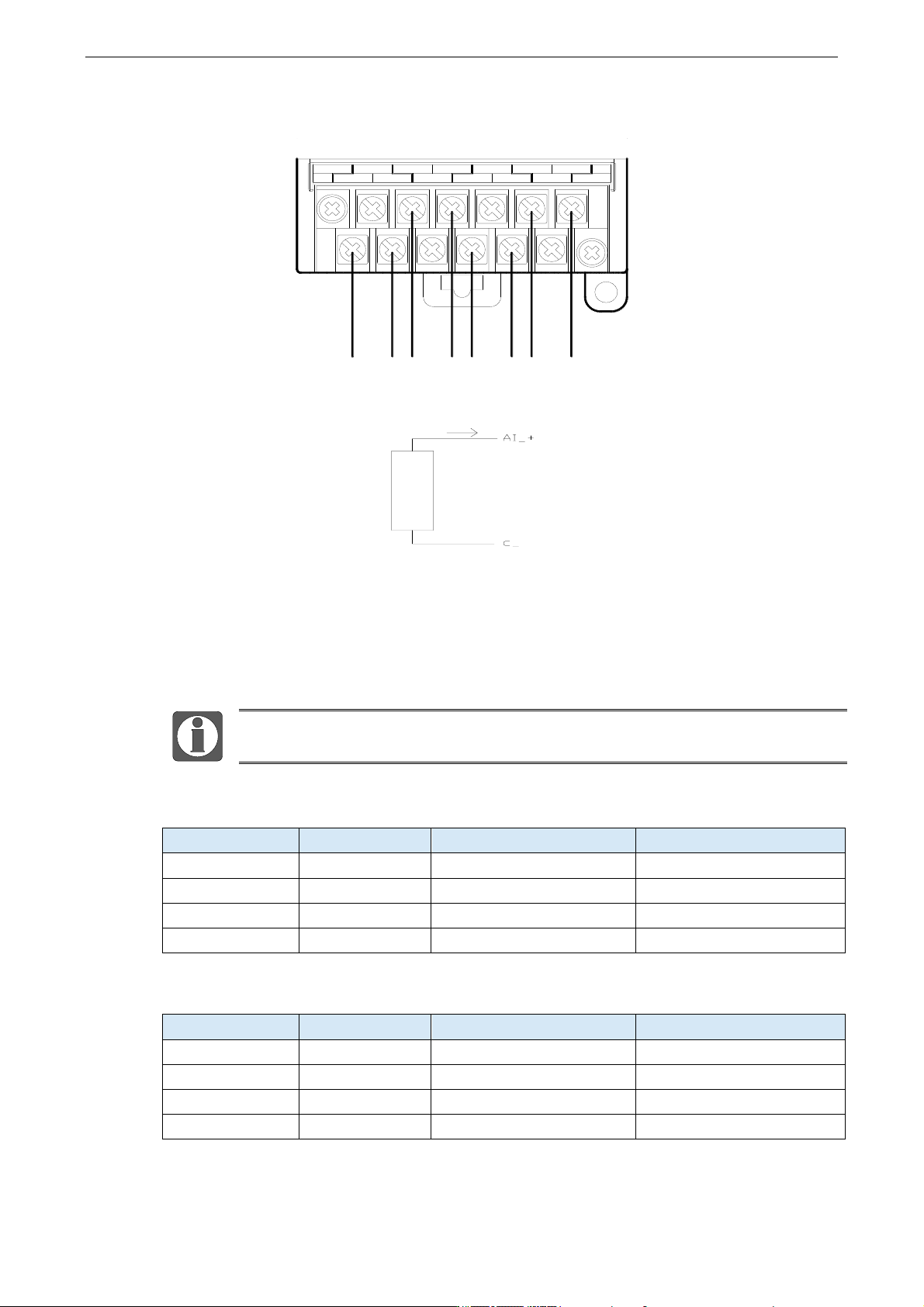

2）电流单端输入
XD-E4AD 电流输入侧接线如下图所示：
3.2.4 输入定义号分配
XD 系列模拟量模块不占用 I/O 单元，转换的数值直接送入 PLC 寄存器，通道对应的 PLC 寄存
器定义号如下：
每一通道只有将使能开关开启才可以使用。
第一扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道报警标志位
0CH
ID10000
Y10000
X10000
1CH
ID10001
Y10001
X10001
2CH
ID10002
Y10002
X10002
3CH
ID10003
Y10003
X10003
第二扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道报警标志位
0CH
ID10100
Y10100
X10100
1CH
ID10101
Y10101
X10101
2CH
ID10102
Y10102
X10102
3CH
ID10103
Y10103
X10103
C0
VI0
VI1
AI1
C2
VI2
AI2
C3
VI3
AI3C1
AI0
AI0-
AI0+
AI1-
AI1+
AI2-
AI2+
AI3-
AI3+
OCH 1CH
2CH
3CH
外
部
电
流
设
备
i
