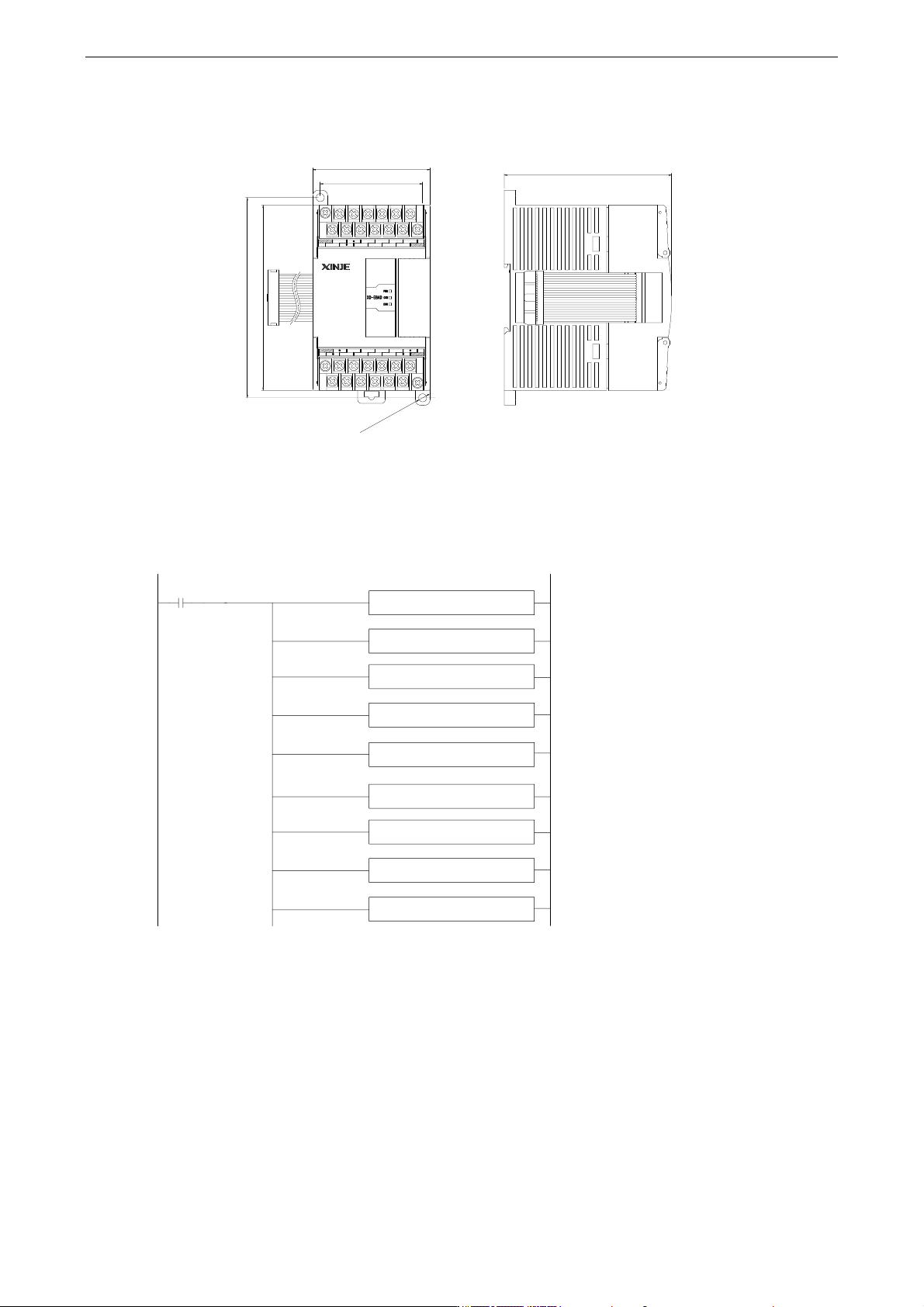

3.3.7 外观尺寸图
（单位：mm）
3.3.8 编程举例
例：实时读取 8 个通道的数据（以第 1 模块为例）
程序：
MOV ID10000 D0
SM0
MOV ID10001 D1
MOV ID10002 D2
MOV ID10003 D3
MSET Y10000 Y10007
MOV ID10004 D4
MOV ID10005 D5
MOV ID10006 D6
MOV ID10007 D7
说明：
SM0 为常 ON 线圈，在 PLC 运行期间一直为 ON 状态。
PLC 开始运行，不断将 1#模块第 0 通道的数据写入数据寄存器 D0；
第 1 通道的数据写入数据寄存器 D1；
第 2 通道的数据写入数据寄存器 D2；
第 3 通道的数据写入数据寄存器 D3；
第 4 通道的数据写入数据寄存器 D4；
第 5 通道的数据写入数据寄存器 D5；
第 6 通道的数据写入数据寄存器 D6；
第 7 通道的数据写入数据寄存器 D7；
由于所有通道都用到了，所以将所有通道的使能位全部打开。
63.0
100.0
108.0
55.0
2-
∅
4.3
24V+
24V-
C0 C2
VI3VI2VI1VI0
AI0 AI2 AI3
C3C2C1
C0
AI1
C1 C3
AI
AI
89.9
XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
60
3.4 14bit 模拟量电流输入模块 XD-E8AD-A
3.4.1 模块特点及规格
XD-E8AD-A 模拟量输入模块，将 8 路模拟电流输入数值转
换成数字值，并且把他们传输到 PLC 主单元，且与 PLC 主
单元进行实时数据交互。
1）模块特点
⚫ 8 通道模拟量输入：电流输入。
⚫ 14 位的高精度模拟量输入。
⚫ 作为 XD 系列的特殊功能模块，XD3/XD3E 最多可在 PLC 主单元右边连接 10 台模块，
XD5/XDM/XDC/XD5E/XDME/XDH 可扩展 16 个模块，XD1/XD2 不支持扩展模块。
2）模块规格
项目
模拟量电流输入
模拟量输入范围
0~20mA、4~20mA、-20～20mA（阻抗约为 120Ω）
最大输入范围
-40~40mA
数字量输出范围
0~16383 或-8192~8191
分辨率
1/16383（14Bit）
综合精确度
±1%
转换速度
2ms/1 通道
模块供电电源
DC24V±10%，150mA
3.4.2 端子说明
通道
端子名
信号名
CH0
AI0
电流模拟量输入
C0
CH0 模拟量输入公共端
AI
AI
24V+
24V-
C0 C2
AI3AI2AI1AI0
AI4 AI6 AI7
C7C6
C5
C4
AI5
C1 C3
24V+
24V-
C0 C2
AI3AI2AI1AI0
C1 C3
AI4 AI6 AI7
C7C6
C5
C4
AI5
XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
61
通道
端子名
信号名
CH1
AI1
电流模拟量输入
C1
CH1 模拟量输入公共端
CH2
AI2
电流模拟量输入
C2
CH2 模拟量输入公共端
CH3
AI3
电流模拟量输入
C3
CH3 模拟量输入公共端
CH4
AI4
电流模拟量输入
C4
CH4 模拟量输入公共端
CH5
AI5
电流模拟量输入
C5
CH5 模拟量输入公共端
CH6
AI6
电流模拟量输入
C6
CH6 模拟量输入公共端
CH7
AI7
电流模拟量输入
C7
CH7 模拟量输入公共端
—
24V+
DC+24V 电源输入
24V-
电源公共端
3.4.3 外部连接
外部连接时，注意以下几个方面：
⚫ 为避免干扰，请使用屏蔽线，并对屏蔽层单点接地。
⚫ XD-E8AD-A 外接＋24V 电源时，请使用 PLC 本体上的 24V 电源，避免干扰。
电流单端输入
XD-E8AD-A 电流输入侧接线如下图所示：
24V+
24V-
C0 C2
AI3AI2AI1AI0
C1 C3
外
部
电
流
设
备
i
