XD 系列 PLC 扩展模块用户 手册 4. 模拟量输出 模块 99 第十二扩展模块寄存 器定义号 通道 DA 信号 通道的使能开关 0CH QD1 1 100 Y1 1300 1CH QD1 1 101 Y1 1301 第十三扩展模块寄存 器定义号 通道 DA 信号 通道的使能开关 0CH QD1 1200 Y1 1400 1CH QD1 1201 Y1 1401 第十四扩展模块寄存 器定义号 通道 DA 信号 通道的使能开关 0CH…
XD 系列 PLC 扩展模块用户手册 4. 模拟量输出模块
98
第四扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10300
Y10300
1CH
QD10301
Y10301
第五扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10400
Y10400
1CH
QD10401
Y10401
第六扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10500
Y10500
1CH
QD10501
Y10501
第七扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10600
Y10600
1CH
QD10601
Y10601
第八扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10700
Y10700
1CH
QD10701
Y10701
第九扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10800
Y11000
1CH
QD10801
Y11001
第十扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10900
Y11100
1CH
QD10901
Y11101
第十一扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD11000
Y11200
1CH
QD11001
Y11201
XD 系列 PLC 扩展模块用户手册 4. 模拟量输出模块
99
第十二扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD11100
Y11300
1CH
QD11101
Y11301
第十三扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD11200
Y11400
1CH
QD11201
Y11401
第十四扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD11300
Y11500
1CH
QD11301
Y11501
第十五扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD11400
Y11600
1CH
QD11401
Y11601
第十六扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD11500
Y11700
1CH
QD11501
Y11701
⚫ 将不用的通道禁止可以提高输入/输出的扫描速度。
⚫ 当运行过程中关闭输出的使能开关，对应的输出通道保持原来输出不变。
4.2.5 工作模式设定
工作模式的设定有两种方法可选（这 2 种方式的效果是等价的）
⚫ 通过控制面板配置
⚫ 通过 Flash 寄存器设置
1）配置面板配置
XD 系列 PLC 扩展模块用户手册 4. 模拟量输出模块
100
1
、

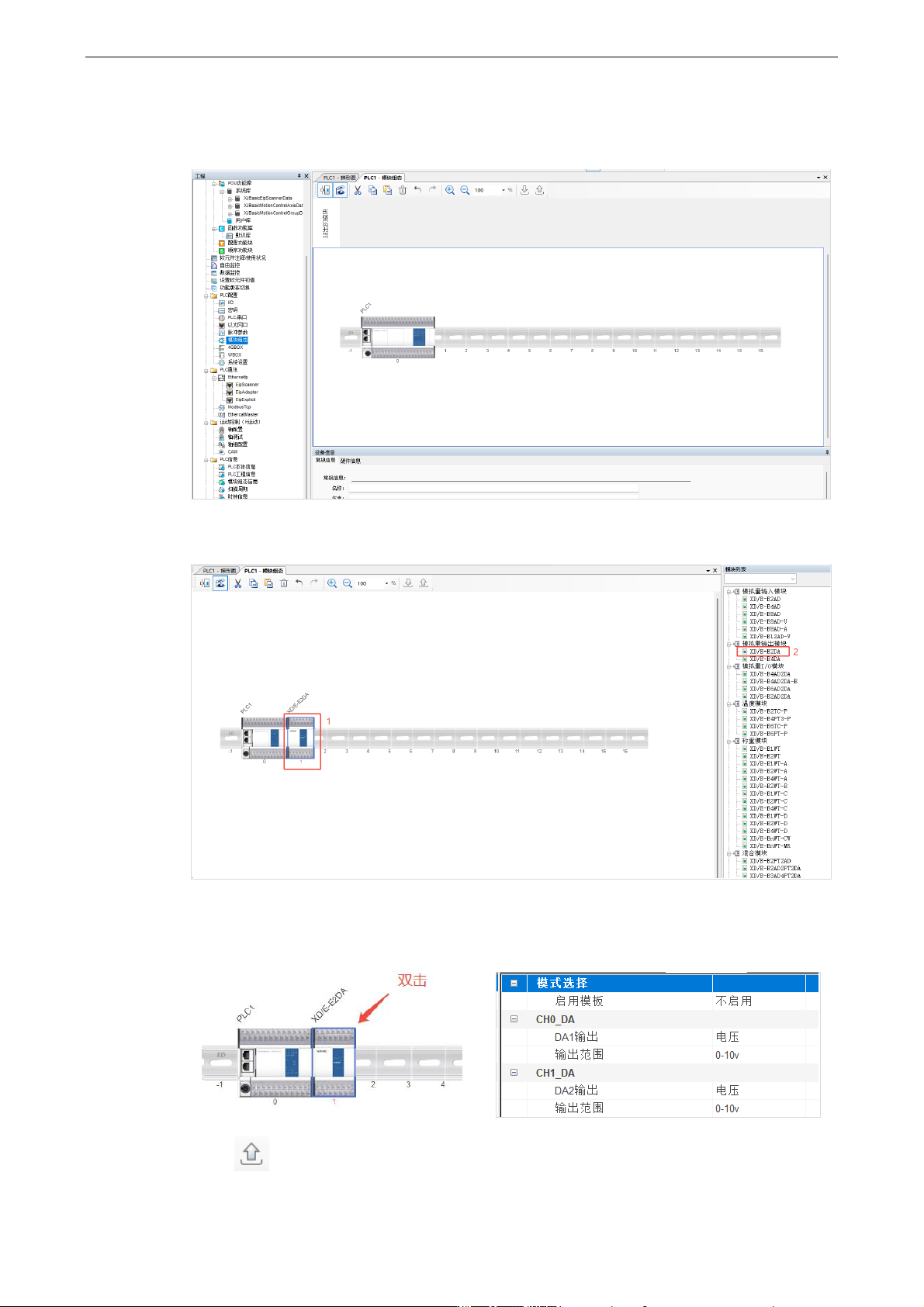

请使用 3.8.0a 及以上版本信捷 PLC 编程工具软件对模块进行配置，点击左侧工程栏【PLC
配置】-【模块组态】，弹出扩展模块设置窗口。3.8.0a 以下版本信捷 PLC 编程工具软件可
以点击左侧工程栏【PLC 配置】-【扩展模块】进、行配置。
2
、
在右侧模块列表中选择模块拖动到对应位置，或者在右侧模块列表中双击选择模块：
3
、
双击对应模块图标，可进入模块配置界面，选择 DA 通道对应的电压或电流输出模式。
4
、
点击“ ”获取扩展模块的默认配置参数。
