XD 系列 PLC 扩展模块用户手册 4. 模拟量输出模块
102

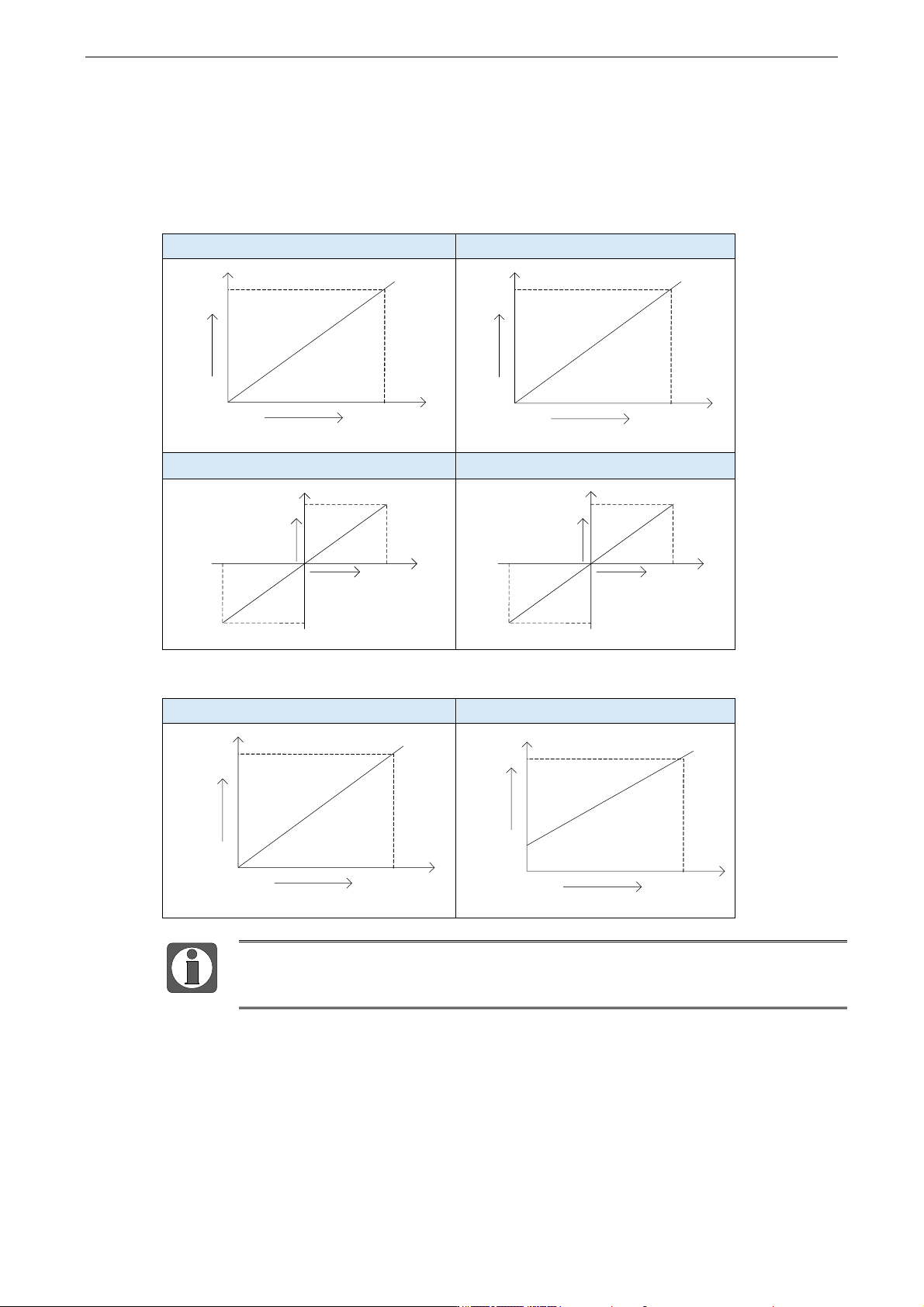

4.2.6 模数转换图
输出的数字量与其对应的模拟量数据的关系如下表所示：
⚫ 模拟量电压模数转换图
0~5V 模拟量输出
0~10V 模拟量输出
5v
+4095
0
模
拟
量
数字量
10v
+40950
模
拟
量
数字量
-5~5V 模拟量输出
-10~10V 模拟量输出
+5V
2047
0
数字量
模
拟
量
-5V
-2048
+10V
2047
0
数字量
模
拟
量
-10V
-2048
⚫ 模拟量电流模数转换图
0~20mA 模拟量输出
4~20mA 模拟量输出
20mA
+40950
模
拟
量
数字量
20mA
4mA
+4095
0
模
拟
量
数字量
当输入数据超出 K4095 时，D/A 转换的输出模拟量数据保持 5V、10V 或 20mA 不
变。
XD 系列 PLC 扩展模块用户手册 4. 模拟量输出模块
103

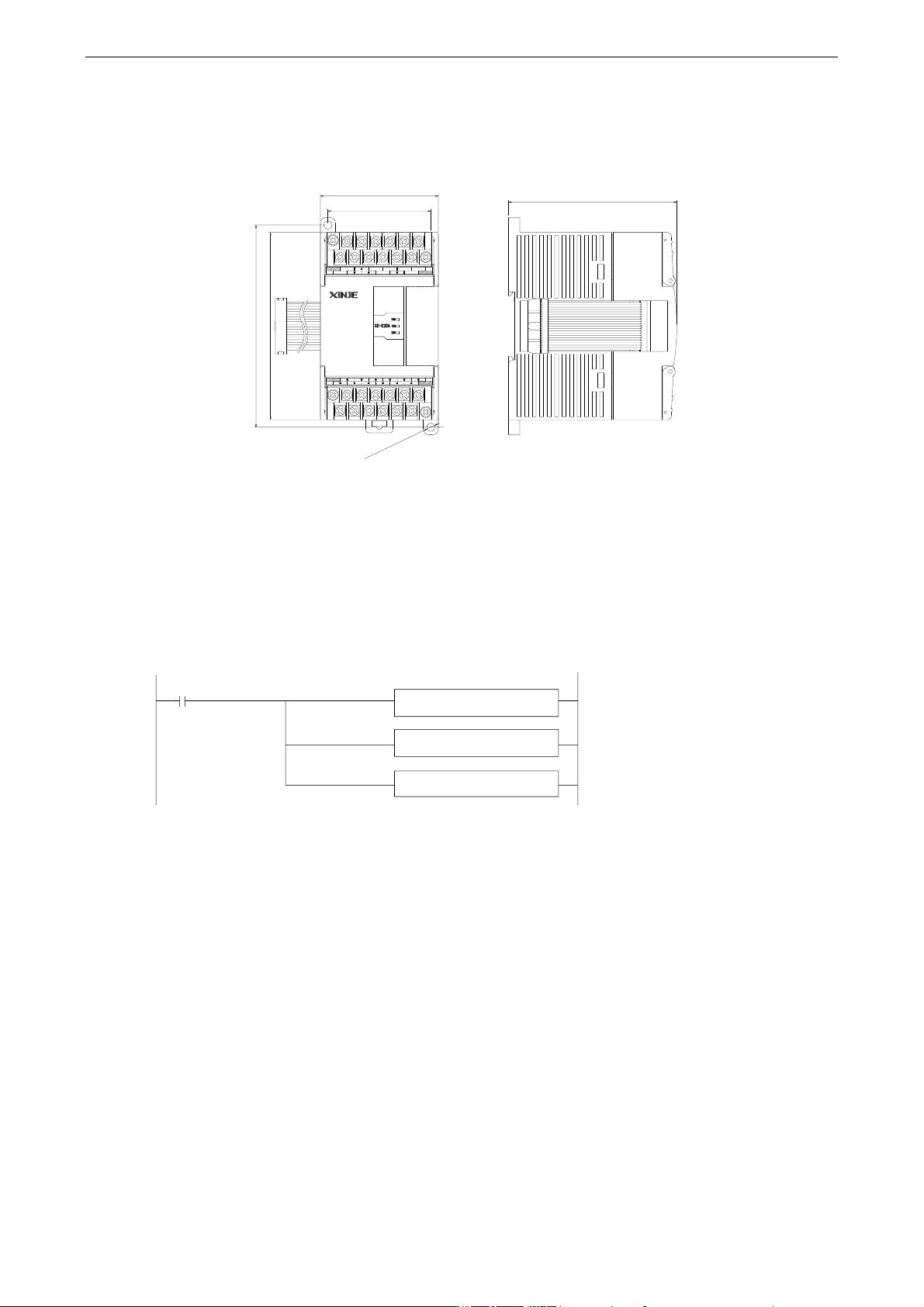

4.2.7 外观尺寸图
（单位：mm）
4.2.8 编程举例
例：实时写入 2 个通道的数据（以第 1 个模块为例）
程序：
SM0
MOV D10 QD10000
MOV D11 QD10001
MSET Y10000 Y10001
说明：
SM0 为常 ON 线圈，在 PLC 运行期间一直为 ON 状态。
数据寄存器 D10 写入数据给输出第 0 通道；
数据寄存器 D11 写入数据给输出第 1 通道。
由于所有通道都用到了，所有将所有通道的使能位全部打开。
63.0
100.0
108.0
55.0
2-
∅
4.3
C0
VO0
AO0 C1
VO1
AO1
24V+
24V-
89.9
AI
AO
XD 系列 PLC 扩展模块用户手册 4. 模拟量输出模块
104

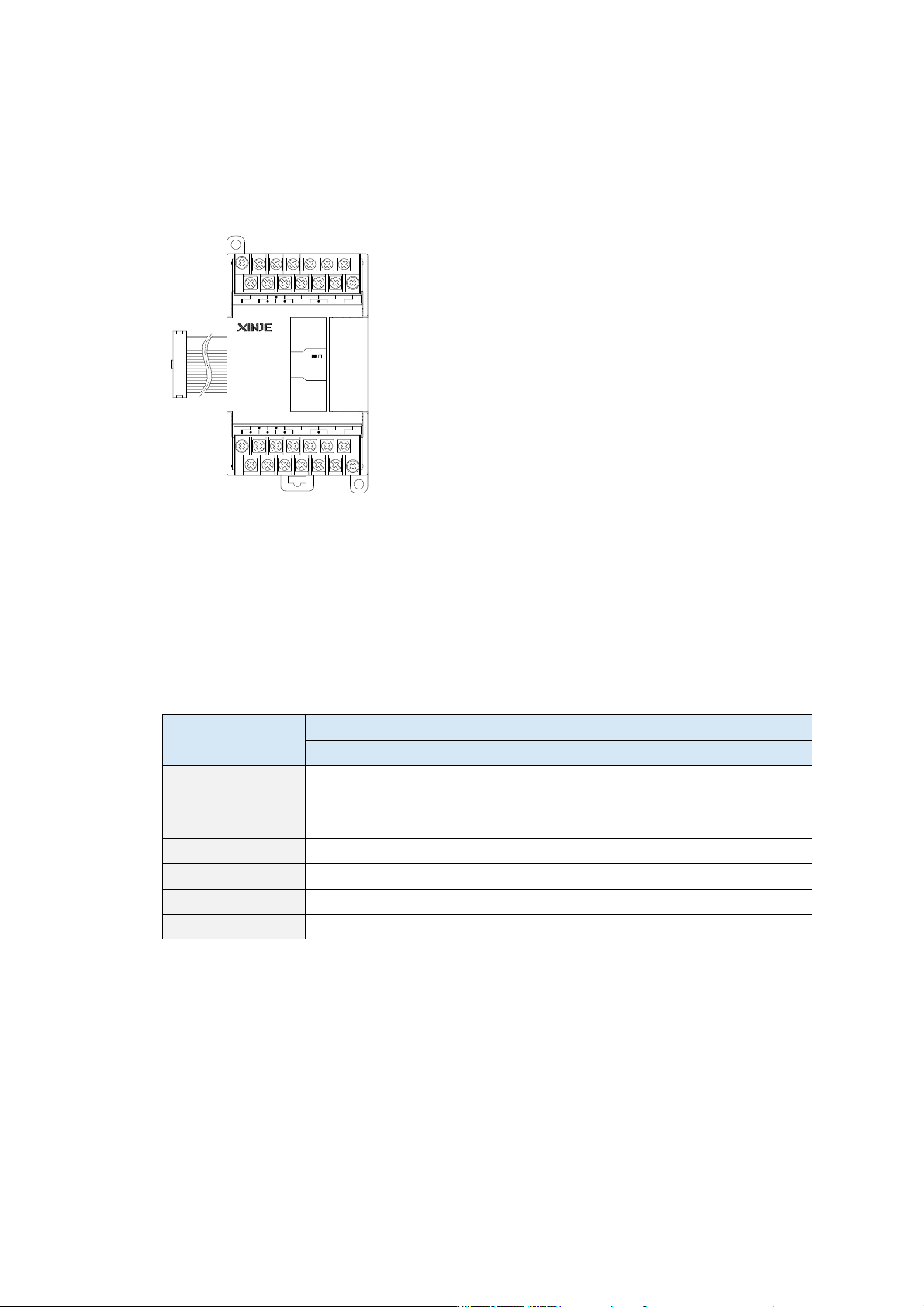

4.3 12bit 模拟量电流电压输出模块 XD-E4DA
4.3.1 模块特点及规格
XD-E4DA 模拟量输入输出模块，将 4 路数字量转换成模拟
量，并且把他们传输到 PLC 主单元，且与 PLC 主单元进行
实时数据交互。
1）模块特点
⚫ 4 通道模拟量输出：可以选择电压输出和电流输出两种模式。
⚫ 作为 XD 系列的特殊功能模块，XD3/XD3E 最多可在 PLC 主单元右边连接 10 台模块，
XD5/XDM/XDC/XD5E/XDME/XDH 可扩展 16 个模块，XD1/XD2 不支持扩展模块。
2）模块规格
项目
模拟量输出
电压输出
电流输出
模拟量输出范围
0~5V、0~10V
（外部负载电阻 2KΩ~1MΩ）
0~20mA、4~20mA
（外部负载电阻小于 500Ω）
数字输入范围
0~4095
分辨率
1/4095（12Bit）
综合精确度
±1%
转换速度
2ms/1 通道
2ms/1 通道
模块供电电源
DC24V±10%，150Ma
XD-E4DA
AI
AO2
VO2
C2 C3
VO3
AO3
C0
VO0
AO0 C1
VO1
AO1
24V+
24V-
