XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
164
如果传感器是四线制，将 EXC-与 SEN-短接，EXC+与 SEN+短接。

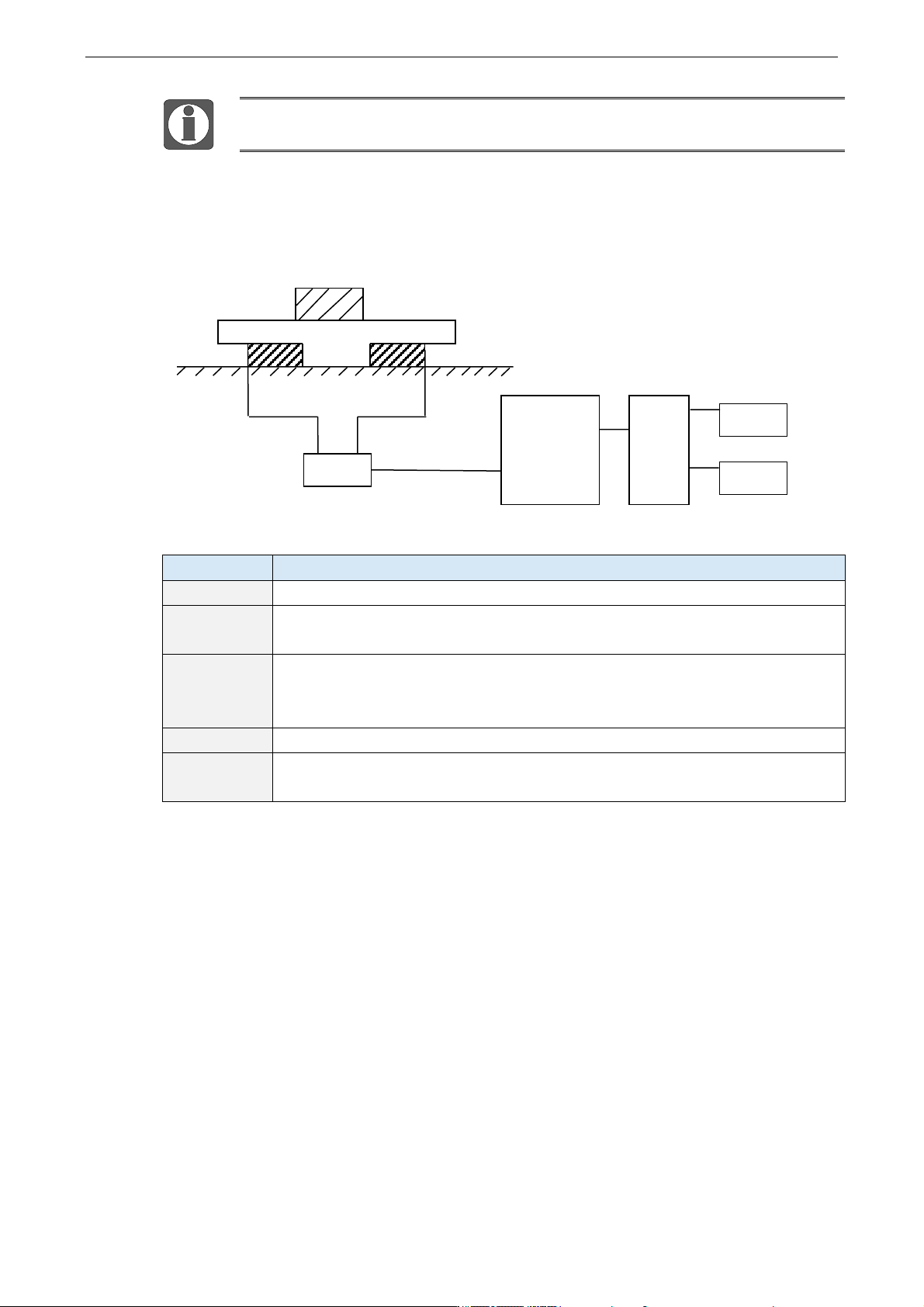

6.4.4 称重系统组成
成套工业称重系统（称）主要包括下列部件：
上图为带一个 XD-EnWT-C 模块的称重系统的设置。
名称
说明
承重元件
承重元件用来支撑要称重的负荷。包括平台、料斗、空中调运车，容器等等。
压力传感器
压力传感器是能将物理值（即重量）转换为一个成比例的电信号的测量传感
器。
装配元件
装配元件可确保称重传感器正确的运行，装配元件和导向元件可防止载荷超
重，载荷超重会引起测量错误并损坏称重传感器。载荷超重是由未设计的称重
传感器弹簧作用方向上的力（侧向力）而引起的。
接线盒
接线盒（JB）用来将来自几个并行转换的称重传感器的信号线汇集在一起。
XD-EnWT-C
XD-EnWT-C 模块可用作一个电子评价装置，它获取来自压力传感器的信号，
并进一步做出评价。
6.4.5 模块功能描述
压力测量模块 XD-EnWT-C 可提供下列功能：
⚫ 压力传感器的校正
⚫ 压力传感器信号的采集
⚫ 重量值的计算
⚫ 0～10mV 电压信号检测
压力传感器介绍
压力传感器是基于电阻应变效应原理工作的。其原理图如下：
承重元件
JB
压力传感器
压力传感器
基础
XD-
EnWT-C
PLC
PC
显示
负荷
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
165

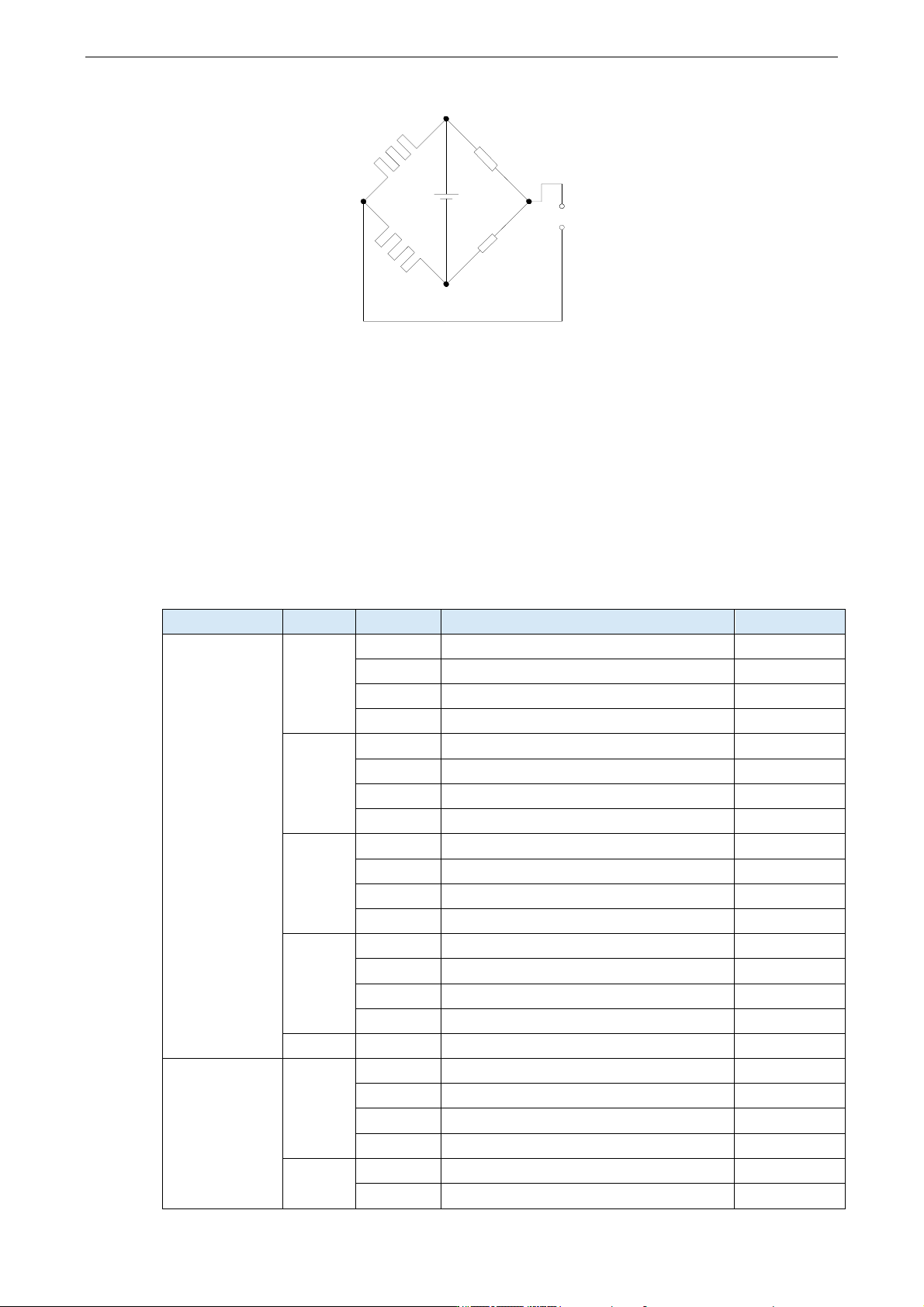

r1 和 r2 为应变电阻，与两个固定电阻 R3 和 R4 组成桥式电路。由于 r1 和 r2 的阻值变化使电桥
失去平衡，从而获得不平衡电压 Uo 作为传感器的输出信号。
U+和 U-分别为传感器电源正端和负端，供给电源可以选择本模块提供的 5V 电源或者外接电源
供电。
S+和 S-分别为传感器输出信号正端和负端，将此输出毫伏电压信号与本模块连接，即可以检测
压力大小。
6.4.6 输入输出定义号分配
第一扩展模块寄存器定义号
软元件
地址
说明
备注
输出线圈
CH1
Y10000
滤波等级切换
Y10001
清零
Y10002
零点标定
Y10003
增益标定
CH2
Y10004
滤波等级切换
Y10005
清零
Y10006
零点标定
Y10007
增益标定
CH3
Y10010
滤波等级切换
Y10011
清零
Y10012
零点标定
Y10013
增益标定
CH4
Y10014
滤波等级切换
Y10015
清零
Y10016
零点标定
Y10017
增益标定
ALL
Y10020
恢复出厂值
输入线圈
CH1
X10000
稳定标志
X10001
溢出标志
X10002
标定成功标志
X10003
标定失败标志
CH2
X10004
稳定标志
X10005
溢出标志
r2
R3
R4
S-
S+
E
Uo
U-
U+
r1
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
166
软元件
地址
说明
备注
X10006
标定成功标志
X10007
标定失败标志
CH3
X10010
稳定标志
X10011
溢出标志
X10012
标定成功标志
X10013
标定失败标志
CH4
X10014
稳定标志
X10015
溢出标志
X10016
标定成功标志
X10017
标定失败标志
输入寄存器
CH1
ID10000
当前重量
双字
ID10002
当前数字量/ 当前输入电压
双字
CH2
ID10004
当前重量
双字
ID10006
当前数字量/ 当前输入电压
双字
CH3
ID10008
当前重量
双字
ID10010
当前数字量/ 当前输入电压
双字
CH4
ID10012
当前重量
双字
ID10014
当前数字量/ 当前输入电压
双字
第二扩展模块寄存器定义号
软元件
地址
说明
备注
输出线圈
CH1
Y10100
滤波等级切换
Y10101
清零
Y10102
零点标定
Y10103
增益标定
CH2
Y10104
滤波等级切换
Y10105
清零
Y10106
零点标定
Y10107
增益标定
CH3
Y10110
滤波等级切换
Y10111
清零
Y10112
零点标定
Y10113
增益标定
CH4
Y10114
滤波等级切换
Y10115
清零
Y10116
零点标定
Y10117
增益标定
ALL
Y10120
恢复出厂值
输入线圈
CH1
X10100
稳定标志
X10101
溢出标志
X10102
标定成功标志
X10103
标定失败标志
CH2
X10104
稳定标志
