2.6 工作模式设定
工作模式的设定有两种方法可选（这 2 种方式的效果是等价的）
⚫ 通过控制面板配置；
⚫ 通过 Flash 寄存器设置。
1）配置面板配置
1
、
请使用 3.8.0a 及以上版本信捷 PLC 编程工具软件对模块进行配置，点击左侧工程栏【PLC
配置】-【模块组态】，弹出扩展模块设置窗口。3.8.0a 以下版本信捷 PLC 编程工具软件可
以点击左侧工程栏【PLC 配置】-【扩展模块】进行配置。
2
、

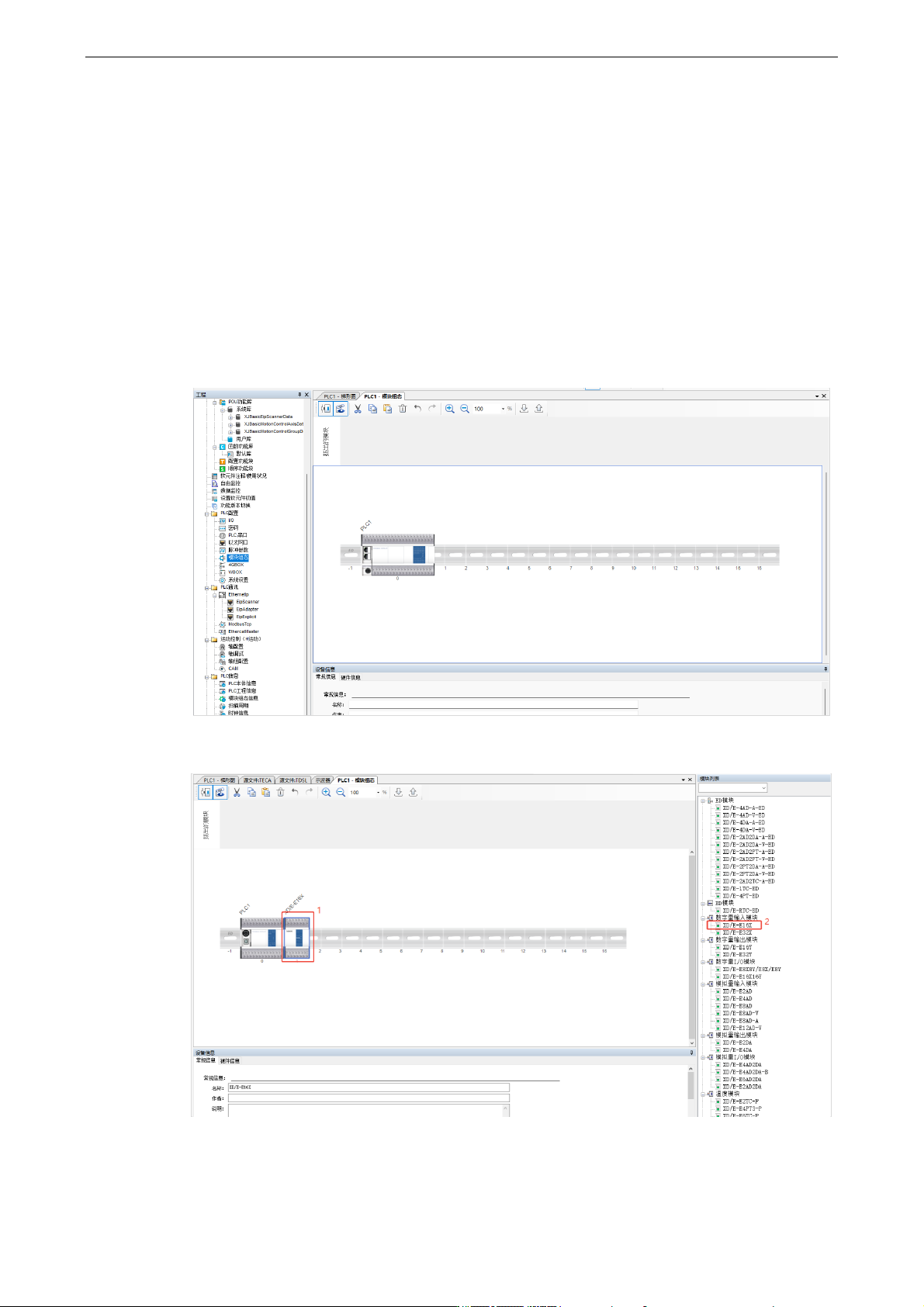

在右侧模块列表中选择模块拖动到对应位置，或者在右侧模块列表中双击选择模块：
XD 系列 PLC 扩展模块用户手册 2. 数字量扩展模块
27
3
、

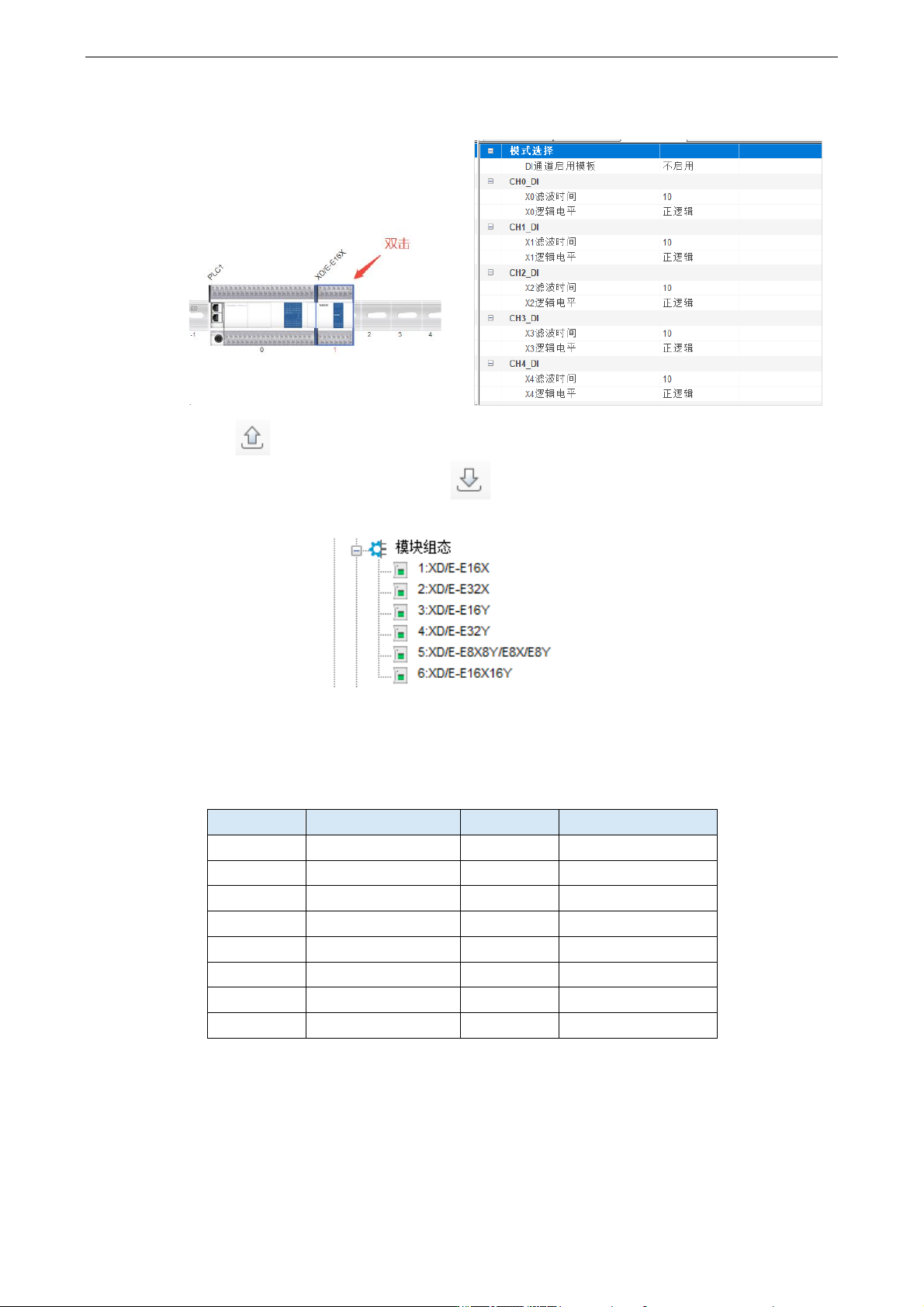

双击对应模块图标，可进入模块配置界面，配置模块参数。正负逻辑可调，滤波时间可
调。
4
、
点击“ ”获取扩展模块的默认配置参数。
5
、
扩展模块参数设置完毕之后，点击“ ”将设定值写入 PLC 中，断电后再重新上电方
生效，模块组态节点下，挂载已组态模块，双击进入模块参数配置。
2）可通过 SFD 寄存器进行修改
配置信息地址：
模块 ID 号
配置信息地址
模块 ID 号
配置信息地址
#1
SFD350~SFD359
#9
SFD430~SFD439
#2
SFD360~SFD369
#10
SFD440~SFD449
#3
SFD370~SFD379
#11
SFD450~SFD459
#4
SFD380~SFD389
#12
SFD460~SFD469
#5
SFD390~SFD399
#13
SFD470~SFD479
#6
SFD400~SFD409
#14
SFD480~SFD489
#7
SFD410~SFD419
#15
SFD490~SFD499
#8
SFD420~SFD429
#16
SFD500~SFD509
COMMAND 信息中前 20 个字节的具体分配如下：
XD 系列 PLC 扩展模块用户手册 2. 数字量扩展模块
28
⚫ XD-E8X
地址
SFD350
SFD351
SFD352
SFD353~
SFD359
Byte0
Byte1
Byte2
Byte3
Byte4
Byte5
Bit7
X0~X3 的
滤波时间
设置
X4~X7 的
滤波时间
设置
-
-
-
-
-
Bit6
X3 逻辑
X7 逻辑
-
-
-
Bit5
-
-
-
-
-
Bit4
X2 逻辑
X6 逻辑
-
-
-
Bit3
-
-
-
-
-
Bit2
X1 逻辑
X5 逻辑
-
-
-
Bit1
-
-
-
-
-
Bit0
X0 逻辑
X4 逻辑
-
-
-
说明
滤波时间（单位：ms）：
可设置时，时间 1~5，10，15，
20，25，30，35，40，45，50；
未设置时，为 10
注：0 为正逻辑；1 为负逻辑
-
⚫ XD-E8YR、XD-E8YT
地址
SFD350
SFD351
SFD352
SFD353~
SFD359
Byte0
Byte1
Byte2
Byte3
Byte4
Byte5
Bit7
-
-
-
-
-
-
-
Bit6
-
-
Y3 逻辑
Y7 逻辑
-
Bit5
-
-
-
-
-
Bit4
-
-
Y2 逻辑
Y6 逻辑
-
Bit3
-
-
-
-
-
Bit2
-
-
Y1 逻辑
Y5 逻辑
-
Bit1
-
-
-
-
-
Bit0
-
-
Y0 逻辑
Y4 逻辑
-
说明
滤波时间（单位：ms）：
可设置时，时间 1~5，10，15，
20，25，30，35，40，45，50；
未设置时，为 10
注：0 为正逻辑；1 为负逻辑
-
