XD 系列 PLC 扩展模块用户 手册 9. 模拟量温度 混合模块 273 PT 通道 PT 信号 通道的使能开关 0CH ID1 1603 Y1 1603 1 CH ID1 1604 Y1 1604 2 CH ID1 1605 Y1 1605 3CH ID1 1606 Y1 1606 DA 通道 DA 信号 通道的使能开关 0CH QD1 1600 Y1 1607 1CH QD1 1601 Y1 1610 第十六扩展模块寄存 器定义号…
XD 系列 PLC 扩展模块用户手册 9. 模拟量温度混合模块
272
PT 通道
PT 信号
通道的使能开关
0CH
ID11303
Y11303
1CH
ID11304
Y11304
2CH
ID11305
Y11305
3CH
ID11306
Y11306
DA 通道
DA 信号
通道的使能开关
0CH
QD11300
Y11307
1CH
QD11301
Y11310
第十三扩展模块寄存器定义号
AD 通道
AD 信号
通道的使能开关
0CH
ID11400
Y11400
1CH
ID11401
Y11401
2CH
ID11402
Y11402
PT 通道
PT 信号
通道的使能开关
0CH
ID11403
Y11403
1CH
ID11404
Y11404
2CH
ID11405
Y11405
3CH
ID11406
Y11406
DA 通道
DA 信号
通道的使能开关
0CH
QD11400
Y11407
1CH
QD11401
Y11410
第十四扩展模块寄存器定义号
AD 通道
AD 信号
通道的使能开关
0CH
ID11500
Y11500
1CH
ID11501
Y11501
2CH
ID11502
Y11502
PT 通道
PT 信号
通道的使能开关
0CH
ID11503
Y11503
1CH
ID11504
Y11504
2CH
ID11505
Y11505
3CH
ID11506
Y11506
DA 通道
DA 信号
通道的使能开关
0CH
QD11500
Y11507
1CH
QD11501
Y11510
第十五扩展模块寄存器定义号
AD 通道
AD 信号
通道的使能开关
0CH
ID11600
Y11600
1CH
ID11601
Y11601
2CH
ID11602
Y11602
XD 系列 PLC 扩展模块用户手册 9. 模拟量温度混合模块
273
PT 通道
PT 信号
通道的使能开关
0CH
ID11603
Y11603
1CH
ID11604
Y11604
2CH
ID11605
Y11605
3CH
ID11606
Y11606
DA 通道
DA 信号
通道的使能开关
0CH
QD11600
Y11607
1CH
QD11601
Y11610
第十六扩展模块寄存器定义号
AD 通道
AD 信号
通道的使能开关
0CH
ID11700
Y11700
1CH
ID11701
Y11701
2CH
ID11702
Y11702
PT 通道
PT 信号
通道的使能开关
0CH
ID11703
Y11703
1CH
ID11704
Y11704
2CH
ID11705
Y11705
3CH
ID11706
Y11706
DA 通道
DA 信号
通道的使能开关
0CH
QD11700
Y11707
1CH
QD11701
Y11710
⚫ 将不用的通道禁止可以提高输入/输出的扫描速度。
⚫ 当运行过程中关闭输入的使能开关，对应的输入通道将采集不到数据。（数据
显示为 0）
⚫ 当运行过程中关闭输出的使能开关，对应的输出通道保持原来输出不变。
XD 系列 PLC 扩展模块用户手册 9. 模拟量温度混合模块
274
9.3.5 工作模式设定
工作模式的设定有两种方法可选（这 2 种方式的效果是等价的）：
⚫ 通过控制面板配置
⚫ 通过 Flash 寄存器设置
1）配置面板配置
1
、

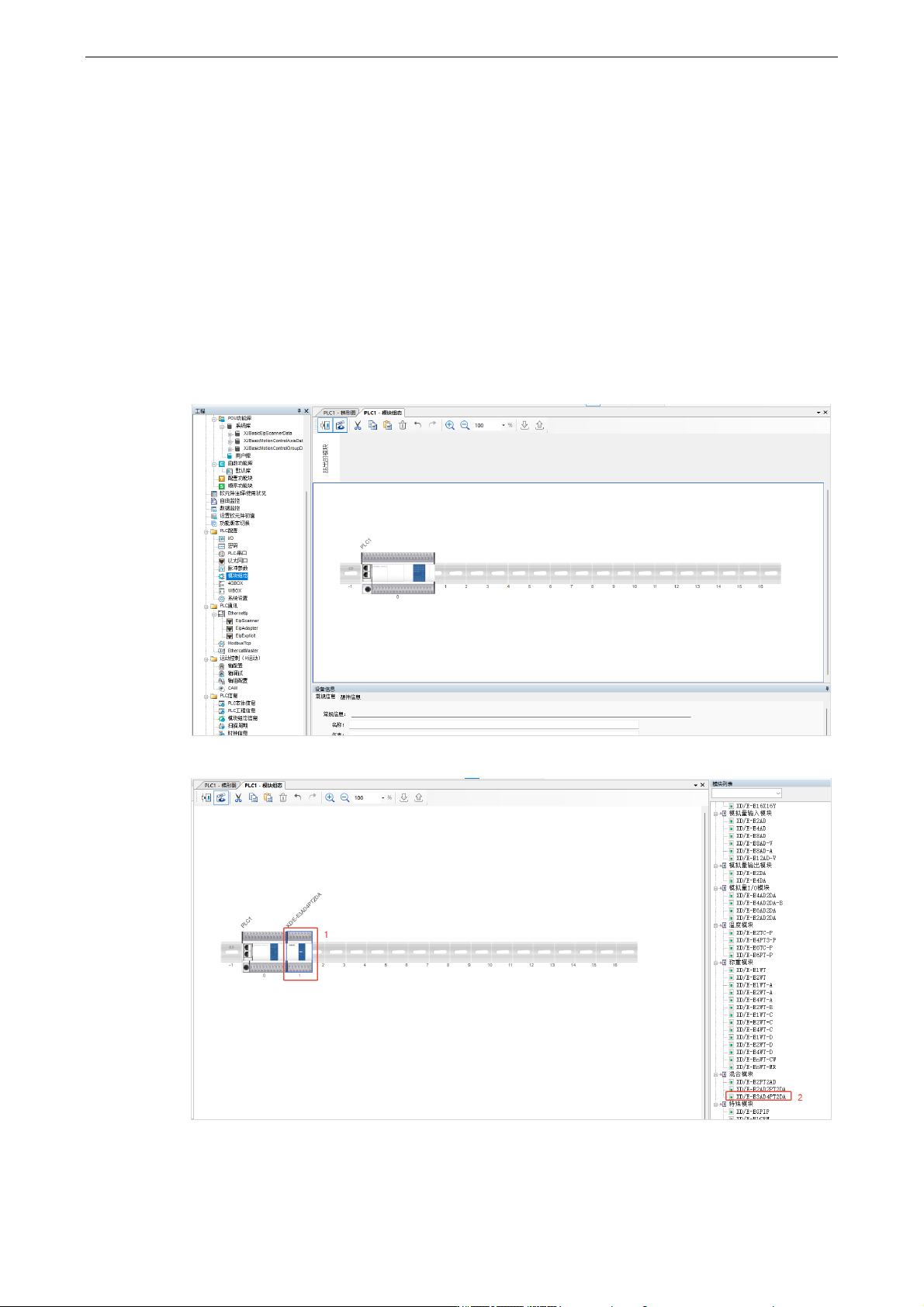

请使用 3.8.0a 及以上版本信捷 PLC 编程工具软件对模块进行配置，点击左侧工程栏【PLC
配置】-【模块组态】，弹出扩展模块设置窗口。3.8.0a 以下版本信捷 PLC 编程工具软件可以
点击左侧工程栏【PLC 配置】-【扩展模块】进行配置。
2
、
在右侧模块列表中选择模块拖动到对应位置，或者在右侧模块列表中双击选择模块：
