XD 系列 PLC 扩展模块用户手册 9. 模拟量温度混合模块
257
第十扩展模块寄存器定义号
AD 通道
AD 信号
通道的使能开关
0CH
ID11100（双字）
Y11100
1CH
ID11102（双字）
Y11101
PT 通道
PT 信号
通道的使能开关
0CH
ID11104
Y11102
1CH
ID11105
Y11103
DA 通道
DA 信号
通道的使能开关
0CH
QD11100
Y11104
1CH
QD11101
Y11105
第十一扩展模块寄存器定义号
AD 通道
AD 信号
通道的使能开关
0CH
ID11200（双字）
Y11200
1CH
ID11202（双字）
Y11201
PT 通道
PT 信号
通道的使能开关
0CH
ID11204
Y11202
1CH
ID11205
Y11203
DA 通道
DA 信号
通道的使能开关
0CH
QD11200
Y11204
1CH
QD11201
Y11205
第十二扩展模块寄存器定义号
AD 通道
AD 信号
通道的使能开关
0CH
ID11300（双字）
Y11300
1CH
ID11302（双字）
Y11301
PT 通道
PT 信号
通道的使能开关
0CH
ID11304
Y11302
1CH
ID11305
Y11303
DA 通道
DA 信号
通道的使能开关
0CH
QD11300
Y11304
1CH
QD11301
Y11305
第十三扩展模块寄存器定义号
AD 通道
AD 信号
通道的使能开关
0CH
ID11400（双字）
Y11400
1CH
ID11402（双字）
Y11401
PT 通道
PT 信号
通道的使能开关
0CH
ID11404
Y11402
1CH
ID11405
Y11403
DA 通道
DA 信号
通道的使能开关
0CH
QD11400
Y11404
1CH
QD11401
Y11405
XD 系列 PLC 扩展模块用户手册 9. 模拟量温度混合模块
258
第十四扩展模块寄存器定义号
AD 通道
AD 信号
通道的使能开关
0CH
ID11500（双字）
Y11500
1CH
ID11502（双字）
Y11501
PT 通道
PT 信号
通道的使能开关
0CH
ID11504
Y11502
1CH
ID11505
Y11503
DA 通道
DA 信号
通道的使能开关
0CH
QD11500
Y11504
1CH
QD11501
Y11505
第十五扩展模块寄存器定义号
AD 通道
AD 信号
通道的使能开关
0CH
ID11600（双字）
Y11600
1CH
ID11602（双字）
Y11601
PT 通道
PT 信号
通道的使能开关
0CH
ID11604
Y11602
1CH
ID11605
Y11603
DA 通道
DA 信号
通道的使能开关
0CH
QD11600
Y11604
1CH
QD11601
Y11605
第十六扩展模块寄存器定义号
AD 通道
AD 信号
通道的使能开关
0CH
ID11700（双字）
Y11700
1CH
ID11702（双字）
Y11701
PT 通道
PT 信号
通道的使能开关
0CH
ID11704
Y11702
1CH
ID11705
Y11703
DA 通道
DA 信号
通道的使能开关
0CH
QD11700
Y11704
1CH
QD11701
Y11705
⚫ 将不用的通道禁止可以提高输入/输出的扫描速度。
⚫ 当运行过程中关闭输入的使能开关，对应的输入通道将采集不到数据。（数据
显示为 0）
⚫ 当运行过程中关闭输出的使能开关，对应的输出通道保持原来数据不变。
XD 系列 PLC 扩展模块用户手册 9. 模拟量温度混合模块
259
9.2.5 工作模式设定
工作模式的设定有两种方法可选（这 2 种方式的效果是等价的）：
⚫ 通过控制面板配置
⚫ 通过 Flash 寄存器设置
1）配置面板配置
1
、

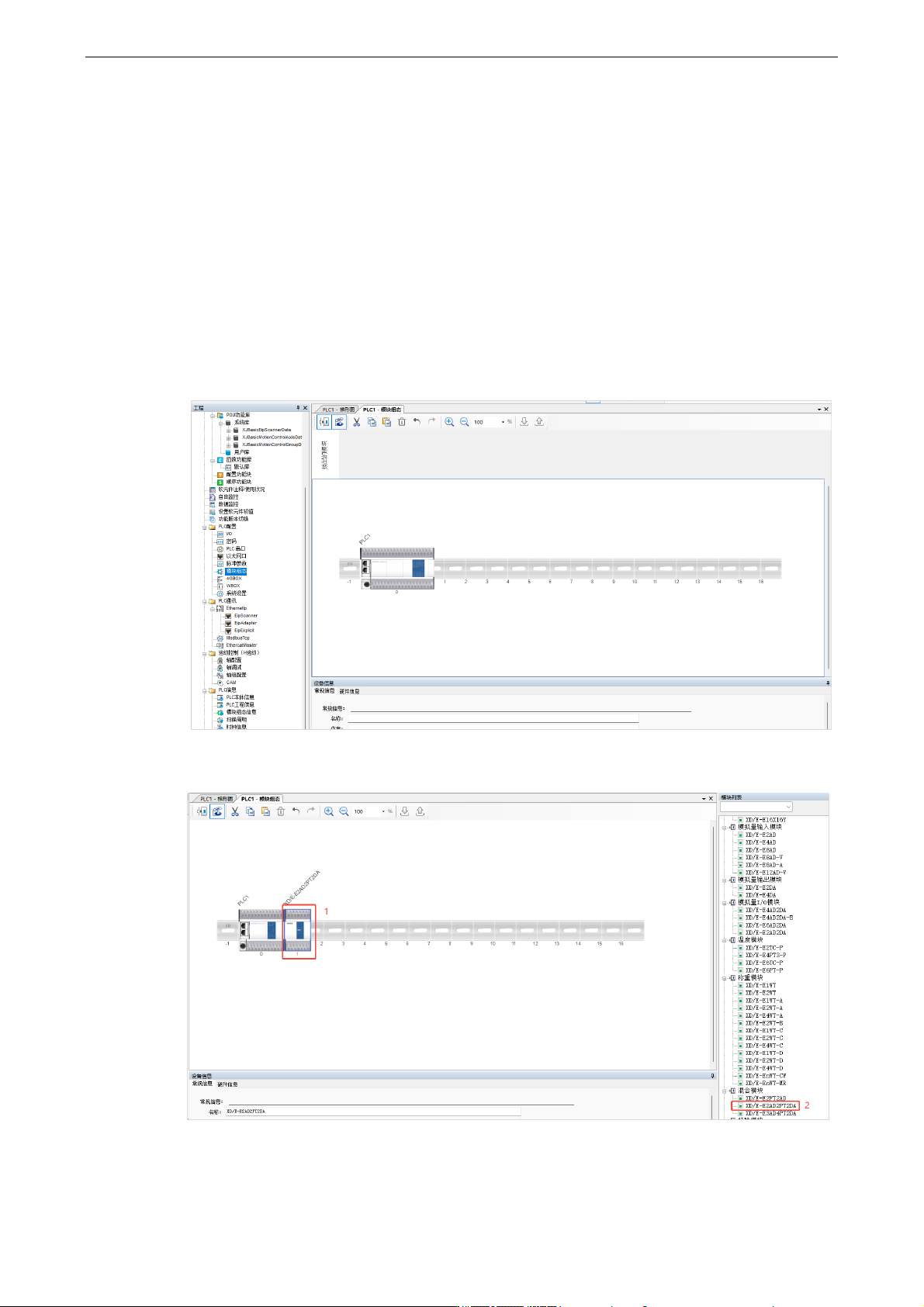

请使用 3.8.0a 及以上版本信捷 PLC 编程工具软件对模块进行配置，点击左侧工程栏【PLC
配置】-【模块组态】，弹出扩展模块设置窗口。3.8.0a 以下版本信捷 PLC 编程工具软件可以
点击左侧工程栏【PLC 配置】-【扩展模块】进行配置。
2
、
在右侧模块列表中选择模块拖动到对应位置，或者在右侧模块列表中双击选择模块：
