XD 系列 PLC 扩展模块用户手册 9. 模拟量温度混合模块
264
同理，扩展模块寄存器 QD 中的设 定数字 量 范围 0~1023 对应 电 压输出 信号 0V~10V，
10V/1024=0.0097656 则表示扩展模块寄存器 QD 中每设定一个数字量就对应输出多少电压值；例
如现在需要输出 3V 电压值，3V/0.0024414=307，将计算出的数字量数值送到对应的 QD 寄存器。
请使用浮点数运算进行计算，否则将会影响计算精度甚至无法计算！
程序：
EDIV K10 K65535 D0
SM0
DFLT ID10000 D2
EMUL D0 D2 D4
EDIV K10 K1024 D10
EDIV HD0 D10 D14
INT D14 D16
MOV D16 QD10000
说明：
SM0 为常 ON 线圈，在 PLC 运行期间一直为 ON 状态。
PLC 开始运行，模拟量采集首先计算出扩展模块所采集的数字量每个数字 1 所对应的压强值，再
将 ID10000 寄存器里面采集的数字量（整型）转化为浮点数，所以只要将扩展模块 ID10000 寄存
器中采集的实时数值乘以扩展模块所采集的数字量每个数字 1 所对应的压强值就可以算出当前所
采集的实时压强值了。
同理，模拟量输出首先计算出扩展模块所采集的数字量每个数字 1 所对应的电压值，将设定的目
标电压值除以扩展模块所采集的数字量每个数字 1 所对应的电压值就可以得出需要设定的数字量
（浮点数），由于 QD10000 寄存器只能存储整数，所以需要将得出的浮点数数字量转化为整数传
送给 QD10000。
请将使用到的通道的使能位打开，即将 Y10000、Y1004 置 ON。
XD 系列 PLC 扩展模块用户手册 9. 模拟量温度混合模块
265
9.3 模拟量温度混合模块 XD-E3AD4PT2DA
9.3.1 模块特点及规格
XD-E3AD4PT2DA 模拟量扩展模块，将 3 路模拟输入数值
转换成数字值，对 4 点 PT100 温度信号进行处理，2 路数字
量转换成模拟量，并且把它们传输到 PLC 主单元，且与
PLC 主单元进行实时数据交互。
1）模块特点
⚫ 具有 3 通道 14 位精度电流输入、4 通道 PT100 温度输入和 2 通道 10 位精度电压输出。
⚫ 3 通道电流 0~20mA、4~20mA 输入可选和 2 通道电压 0~5V、0~10V 输出可选，通过上位
机设定。
⚫ 作为 XD 系列扩展模块，XD3/XD3E 系列最多可连接 10 台模块；XD5/XDM/XDC/XD5E/
XDME/XDH 系列最多可连接 16 台模块（XD1/XD2 系列不支持）。
2）模块规格
项目
模拟量输入（AD）
温度输入（PT）
模拟量输出（DA）
电流输入(mA)
—
电压输出(V)
模拟量输入范围
0~20,4~20mA
（阻抗约为 120Ω）
-100~500℃
—
最大输入范围
-20~40mA
—
模拟量输出范围
—
—
0~5、0~10V
外部负载电阻 2KΩ~1MΩ
数字输入范围
—
—
0~1023
数字输出范围
0~16383
-1000~5000
—
分辨率
1/16383(14Bit)
0.1℃
1/1023(10Bit)
综合精确度
1%
±1%（相对最大
值）
±1%
转换速度
2ms/1 通道
2ms/1 通道
模块供电电源
DC24V±10%，150mA
A0
B0
B1
C1
A2
B2
C2
A3
B3
C3A1
C0
AI
A
C4C3C2C1C0
VO1VO0AI2AI1AI024V-
24V+
XD 系列 PLC 扩展模块用户手册 9. 模拟量温度混合模块
266

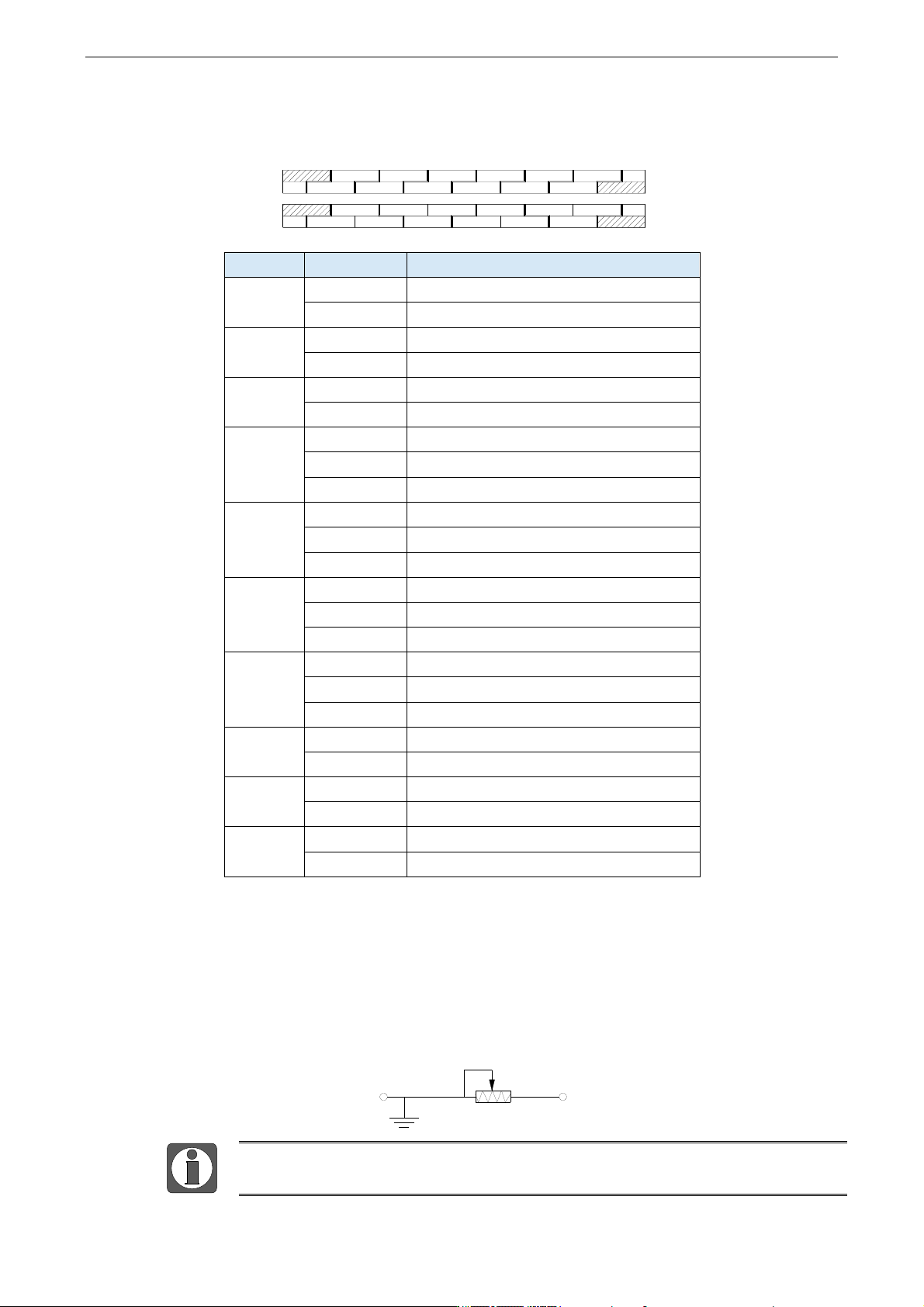

9.3.2 端子说明
通道
端子名
信号名
CH0
AI0
0CH 电流输入
C0
0CH 电流输入公共端
CH1
AI1
1CH 电流输入
C1
1CH 电流输入公共端
CH2
AI2
2CH 电流输入
C2
2CH 电流输入公共端
CH0
A0
0CH 温度输入
B0
-
C0
0CH 输入公共端
CH1
A1
1CH 温度输入
B1
-
C1
1CH 输入公共端
CH2
A2
2CH 温度输入
B2
-
C2
2CH 输入公共端
CH3
A3
3CH 温度输入
B3
-
C3
3CH 输入公共端
CH0
VO0
0CH 电压输出
C3
0CH 电压输出公共端
CH1
VO1
1CH 电压输出
C4
1CH 电压输出公共端
-
24V
+24V 电源输入
0V
电源公共端
9.3.3 外部连接
外部连接时，注意以下几个方面：
⚫ 为避免干扰，请使用屏蔽线，并对屏蔽层单点接地。
⚫ XD-E3AD4PT2DA 外接＋24V 电源时，请使用 PLC 本体上的 24V 电源，避免干扰。
⚫ 两线制 PT100 铂热电阻的输入接线方式，具体方式如下：
温度信号仅支持两线制 PT100 铂热电阻输入。
C4C3C2C1C0
VO1VO0AI2AI1AI0
24V-
24V+
C3
B3
A3
C2
A2
B2C1
B1
A1
A0
C0
B0
C0
A0
(GND)
