XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
89
3
、

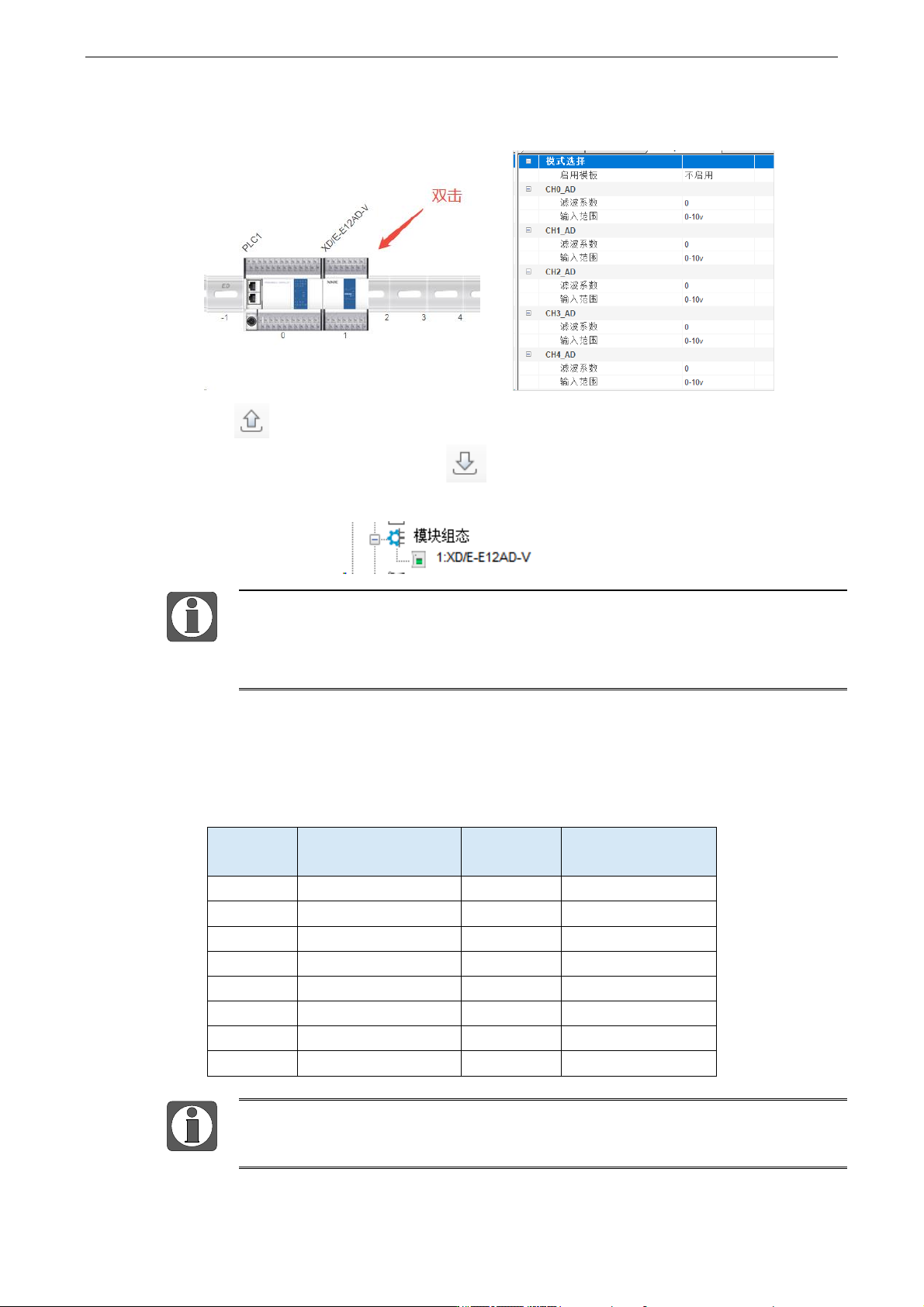

双击对应模块图标，可进入模块配置界面，选择 AD 的滤波系数和 AD 通道对应的电压输
入模式。
4
、
点击“ ”获取扩展模块的默认配置参数。
5
、
扩展模块参数设置完毕之后，点击“ ”将设定值写入 PLC 中，断电后再重新上电方生
效，模块组态节点下，挂载已组态模块，双击进入模块参数配置。
⚫ 一阶低通滤波法采用本次采样值与上次滤波输出值进行加权，得到有效滤波
值。
⚫ 滤波系数由用户设置为0~254，数值越小数据越稳定，但可能导致数据滞后；
设置为1时滤波效果最强，254时滤波效果最弱，默认为0（不滤波）。
2）Flash 寄存器设置
扩展模块输入输出通道为电压模式，有 0～5V、0～10V、-5～5V、-10～10V 可选，通过 PLC 内
部的特殊 FLASH 数据寄存器 SFD 进行设置。如下所示：
模块 ID
号
配置信息地址
模块 ID 号
配置信息地址
#1
SFD350~SFD359
#9
SFD430~SFD439
#2
SFD360~SFD369
#10
SFD440~SFD449
#3
SFD370~SFD379
#11
SFD450~SFD459
#4
SFD380~SFD389
#12
SFD460~SFD469
#5
SFD390~SFD399
#13
SFD470~SFD479
#6
SFD400~SFD409
#14
SFD480~SFD489
#7
SFD410~SFD419
#15
SFD490~SFD499
#8
SFD420~SFD429
#16
SFD500~SFD509
如上所示每个寄存器设定4个通道的模式，每个寄存器共有16个位，从低到高每4个
位依次设置4个通道的模式。
XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
90
3）SFD 的位定义
寄存器
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
说明
SFD350
Byte0
AD 通道 2，通道 1 滤波系数
AD 滤波系数
Byte1
AD 通道 4，通道 3 滤波系数
SFD351
Byte2
AD 通道 6，通道 5 滤波系数
Byte3
AD 通道 8，通道 7 滤波系数
SFD352
Byte4
AD 通道 10，通道 9 滤波系数
Byte5
AD 通道 12，通道 11 滤波系数
SFD353
Byte6
AD2
AD1
用来指定 AD
模块的输入范
围，Byte6 低 4
位为 AD 通道 1
的设置位，高
4 位为 AD 通道
2 的设置位；
Byte7 低 4 位为
AD 通道 3 的设
置位，高 4 位
为 AD 通道 4
的设置位；
Byte8 低 4 位为
AD 通道 5 的设
置位，高 4 位
为 AD 通道 6
的设置位；
Byte9 低 4 位为
AD 通道 7 的设
置位，高 4 位
为 AD 通道 8
的设置位；
Byte10 低 4 位
为 AD 通道 9
的设置位，高
4 位为 AD 通道
10 的设置位；
Byte11 低 4 位
为 AD 通道 11
的设置位，高
4 位为 AD 通道
12 的设置位。
0000：电压 0~10V
0001：电压 0~5V
0010：电压 -10~10V
0011：电压 -5~5V
0000：电压 0~10V
0001：电压 0~5V
0010：电压 -10~10V
0011：电压 -5~5V
Byte7
AD4
AD3
0000：电压 0~10V
0001：电压 0~5V
0010：电压 -10~10V
0011：电压 -5~5V
0000：电压 0~10V
0001：电压 0~5V
0010：电压 -10~10V
0011：电压 -5~5V
SFD354
Byte8
AD6
AD5
0000：电压 0~10V
0001：电压 0~5V
0010：电压 -10~10V
0011：电压 -5~5V
0000：电压 0~10V
0001：电压 0~5V
0010：电压 -10~10V
0011：电压 -5~5V
Byte9
AD8
AD7
0000：电压 0~10V
0001：电压 0~5V
0010：电压 -10~10V
0011：电压 -5~5V
0000：电压 0~10V
0001：电压 0~5V
0010：电压 -10~10V
0011：电压 -5~5V
SFD355
Byte10
AD10
AD9
0000：电压 0~10V
0001：电压 0~5V
0010：电压 -10~10V
0011：电压 -5~5V
0000：电压 0~10V
0001：电压 0~5V
0010：电压 -10~10V
0011：电压 -5~5V
Byte11
AD12
AD11
0000：电压 0~10V
0001：电压 0~5V
0010：电压 -10~10V
0011：电压 -5~5V
0000：电压 0~10V
0001：电压 0~5V
0010：电压 -10~10V
0011：电压 -5~5V
SFD356~SFD359
保留
XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
91
以第一模块为例，说明设置方式。
例：要设置第一个模块的输入第 1、第 0 通道的工作模式为 0～10V、输入第 3、第 2 通道的工
作模式为 0～5V、输入第 7、第 6、第 5、第 4 通道的工作模式为-10~10V、输入第 11、第 10、
第 9、第 8 通道的工作模式为-5~5V，第 0、第 1、第 2、第 3、第 4、第 5 通道的滤波系数设置
为 254，第 6、第 7、第 8、第 9、第 10、第 11 通道的滤波系数设置为 100。
方法一：
可以在配置面板上直接配置，其配置方法如上图所示。
方法二：
直接将 SFD 特殊寄存器设定如下数值：
SFD350=FEFEH SFD351=64FEH SFD352=6464H SFD353=1100H SFD354=2222H
SFD353=3333H
3.6.6 模数转换图
输入模拟量与转换的数字量关系如下表所示：
0~5V 模拟量输入
0~10V 模拟量输入
5v
+16383
0
数
字
量
模拟量
10v
+16383
0
模拟量
数
字
量
-5~5V 模拟量输入
-10~10V 模拟量输入
+8191
+5V
0
数
字
量
模拟量
-8192
-5V
+8191
+10V
0
数
字
量
模拟量
-8192
-10V
在通道使能开关开启的状态下，AD电压输入悬空时，对应的ID寄存器显示为
16383；AD电流输入悬空时，对应的ID寄存器显示为0。在通道使能开关关闭状态
下，AD电压/电流输入对应的ID寄存器显示为0。
