XD 系列 PLC 扩展模块用户 手册 7. 温度控制模 块 203 7.2. 5 工作模式 设定 工作模式的设定有以 下两种方法可选（ 这 2 种方式的 效果是等价 的） ： ⚫ 通过设置面板配置 ⚫ 通过 Flash 寄存器（ S FD ）设置 1 ）配置面板配置 1 、 请使用 3.8.0a 及以上版 本信捷 PLC 编程工具软 件对模块进行 配置， 点 击左侧工程栏【 PLC 配置】 - 【模块组态 】 ，弹出扩展模块 设置窗口…
XD 系列 PLC 扩展模块用户手册 7. 温度控制模块
202
⚫ 外接 24V 电源时，请使用 PLC 本体上的 24V 电源，避免干扰。
⚫ 温度传感器所安装设备的外壳须接地。
⚫ 为避免干扰，温度传感器应使用屏蔽线，并对屏蔽层单点接地。
⚫ “输出电流最大支持 50mA 的输出负载”，是指无论 Y 点作为普通开关量输出
点还是作为 PID 控制功能输出，输出负载最大均为 50mA。
7.2.4 输入输出定义号分配
XD 系列模拟量模块不占用 I/O 单元，转换的数值直接送入 PLC 寄存器，通道对应的 PLC 寄存
器定义号如下：
相关参数
说明
模块 ID
CH0
CH1
CH5
温度显示值
（单位 0.1℃）
模块 1
ID10000
ID10001
ID1000x
ID10005
模块 2
ID10100
ID10101
ID1010x
ID10105
ID1xx00
ID1xx01
ID1xx0x
ID1xx05
模块 16
ID11500
ID11501
ID1150x
ID11505
使能通道信号
（0：关闭；1：
开启）
模块 1
Y10000
Y10001
Y1000x
Y10005
模块 2
Y10100
Y10101
Y1010x
Y10105
Y1xx00
Y1xx01
Y1xx0x
Y1xx05
模块 16
Y11700
Y11701
Y1170x
Y11705
当“Y 功能选择”设为“立即输出”时，Y0~Y5 为普通开关量输出端
子，可使用 Y10000~Y10005（以#1 模块为例）直接控制模块上的 Y0~Y5
输出；
当“Y 功能选择”设为“通道使能”时，Y0~Y5 为 PID 输出端子，可使
用 Y10000~Y10005（以#1 模块为例）使能对应通道的 PID 控制，模块上
的 Y0~Y5 输出由 PID 自动计算控制。
PID 触点输出
（返回本体的 X
输入）
模块 1
X10000
X10001
X1000x
X10005
模块 2
X10100
X10101
X1010x
X10105
X1xx00
X1xx01
X1xx0x
X1xx05
模块 16
X11700
X11701
X1170x
X11705
当“Y 功能选择”设为“通道使能”时，Y10000~Y10005（以#1 模块为
例）为 PID 使能位，PID 占空比输出要监控 X10000~X10005（以#1 模块
为例）。
通道断线/电源检
测（0：接线，
1：断线）
模块 1
X10010
X10011
X1001x
X10015
模块 2
X10110
X10111
X1011x
X10115
X1xx10
X1xx11
X1xx1x
X1xx15
模块 16
X11710
X11711
X1171x
X11715
PID 自整定错误
（0：正常，1：
自整定参数错
误）
模块 1
X10020
X10021
X1002x
X10025
模块 2
X10120
X10121
X1012x
X10125
X1xx20
X1xx21
X1xx2x
X1xx25
模块 16
X11720
X11721
X1172x
X11725
XD 系列 PLC 扩展模块用户手册 7. 温度控制模块
203
7.2.5 工作模式设定
工作模式的设定有以下两种方法可选（这 2 种方式的效果是等价的）：
⚫ 通过设置面板配置
⚫ 通过 Flash 寄存器（SFD）设置
1）配置面板配置
1
、
请使用 3.8.0a 及以上版本信捷 PLC 编程工具软件对模块进行配置，点击左侧工程栏【PLC
配置】-【模块组态】，弹出扩展模块设置窗口。3.8.0a 以下版本信捷 PLC 编程工具软件可以
点击左侧工程栏【PLC 配置】-【扩展模块】进行配置。
2
、
在右侧模块列表中选择模块拖动到对应位置，或者在右侧模块列表中双击选择模块：
XD 系列 PLC 扩展模块用户手册 7. 温度控制模块
204

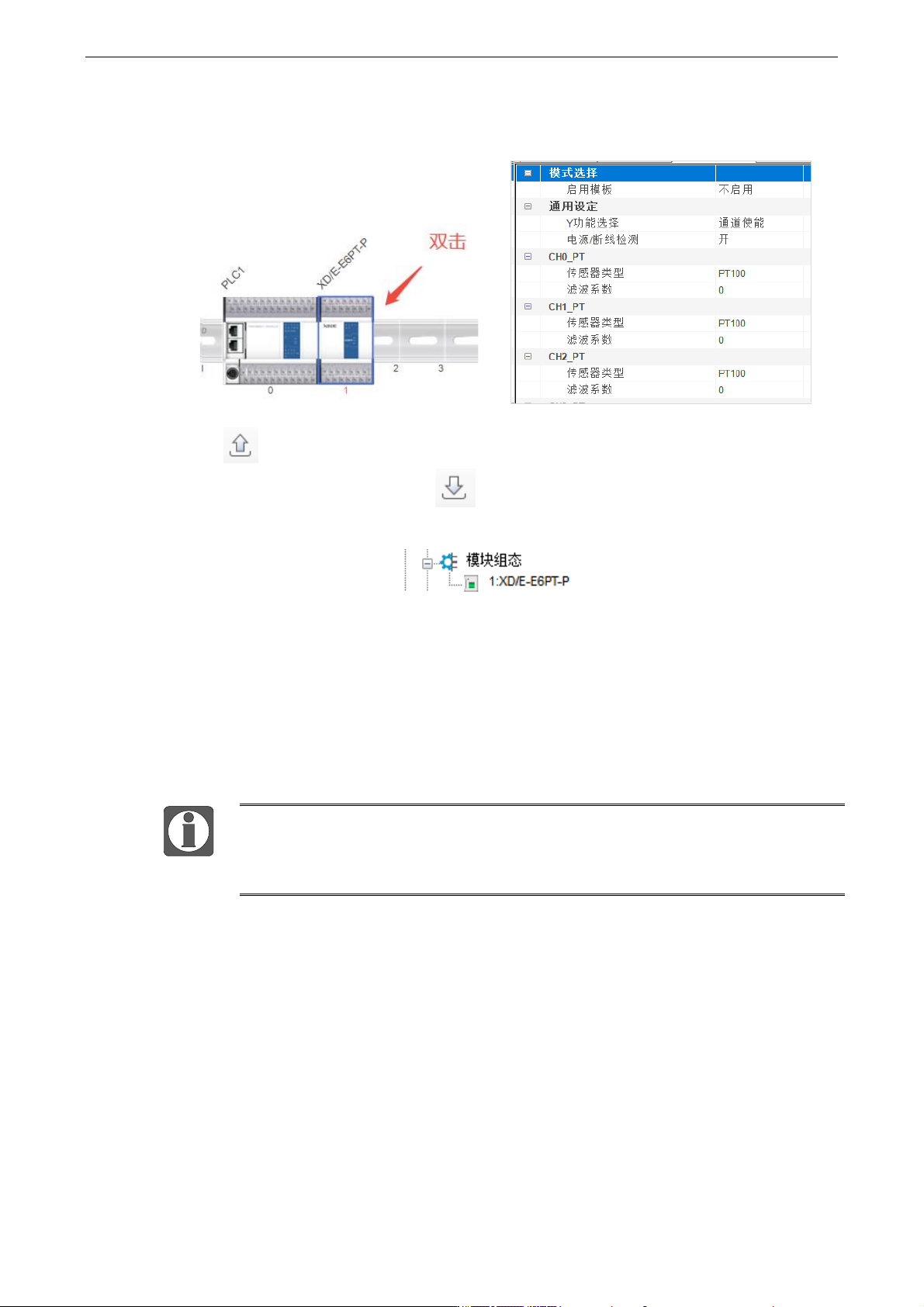

3
、
双击对应模块图标，可进入模块配置界面，选择对应通道的传感器类型、滤波系数、断线
检测开关和 Y 功能选择。
4
、
点击“ ”获取扩展模块的默认配置参数。
5
、
扩展模块参数设置完毕之后，点击“ ”将设定值写入 PLC 中，断电后再重新上电方生
效，模块组态节点下，挂载已组态模块，双击进入模块参数配置。
⚫ 温度输入通道滤波采用一阶低通滤波法，采用本次采样值与上次滤波输出值进行加权，得
到有效滤波值；滤波系数由用户设置为 0~254，数值越小数据越稳定，但可能导致数据滞
后；设置为 1 时滤波效果最强，254 时滤波效果最弱，默认为 0（不滤波）。
⚫ “Y 功能选择”用于指定 Y10000~Y10005（#1 模块为例）的功能，出厂默认为“通道使
能”，支持模块自身的 PID 控制功能；当设定为“立即输出”时，模块上的输出点 Y0~Y5
为普通开关量输出点，而模块仅保留温度采集功能，如需温度控制请使用 PLC 本体的 PID
指令实现。
⚫ PT1000 传感器类型，仅固件版本 V103 及以上温度模块支持，同时配合
V3.7.16 及以上版本 XDPPro 软件配置使用。
⚫ 模块 24V 供电检测功能，仅固件版本 V104 及以上温度模块支持。
