XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
87
第十三扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道
AD 信号
通道的使能开关
0CH
ID11200
Y11400
6CH
ID11206
Y11406
1CH
ID11201
Y11401
7CH
ID11207
Y11407
2CH
ID11202
Y11402
8CH
ID11208
Y11410
3CH
ID11203
Y11403
9CH
ID11209
Y11411
4CH
ID11204
Y11404
10CH
ID11210
Y11412
5CH
ID11205
Y11405
11CH
ID11211
Y11413
第十四扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道
AD 信号
通道的使能开关
0CH
ID11300
Y11500
6CH
ID11306
Y11506
1CH
ID11301
Y11501
7CH
ID11307
Y11507
2CH
ID11302
Y11502
8CH
ID11308
Y11510
3CH
ID11303
Y11503
9CH
ID11309
Y11511
4CH
ID11304
Y11504
10CH
ID11310
Y11512
5CH
ID11305
Y11505
11CH
ID11311
Y11513
第十五扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道
AD 信号
通道的使能开关
0CH
ID11400
Y11600
6CH
ID11406
Y11606
1CH
ID11401
Y11601
7CH
ID11407
Y11607
2CH
ID11402
Y11602
8CH
ID11408
Y11610
3CH
ID11403
Y11603
9CH
ID11409
Y11611
4CH
ID11404
Y11604
10CH
ID11410
Y11612
5CH
ID11405
Y11605
11CH
ID11411
Y11613
第十六扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道
AD 信号
通道的使能开关
0CH
ID11500
Y11700
6CH
ID11506
Y11706
1CH
ID11501
Y11701
7CH
ID11507
Y11707
2CH
ID11502
Y11702
8CH
ID11508
Y11710
3CH
ID11503
Y11703
9CH
ID11509
Y11711
4CH
ID11504
Y11704
10CH
ID11510
Y11712
5CH
ID11505
Y11705
11CH
ID11511
Y11713
当运行过程中关闭输入的使能开关，对应的输入通道将采集不到数据。（数据显示
为 0）
XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
88
3.6.5 工作模式设定
工作模式的设定有两种方法可选（这 2 种方式的效果是等价的）
⚫ 通过控制面板配置
⚫ 通过 Flash 寄存器设置
1）配置面板配置
1
、

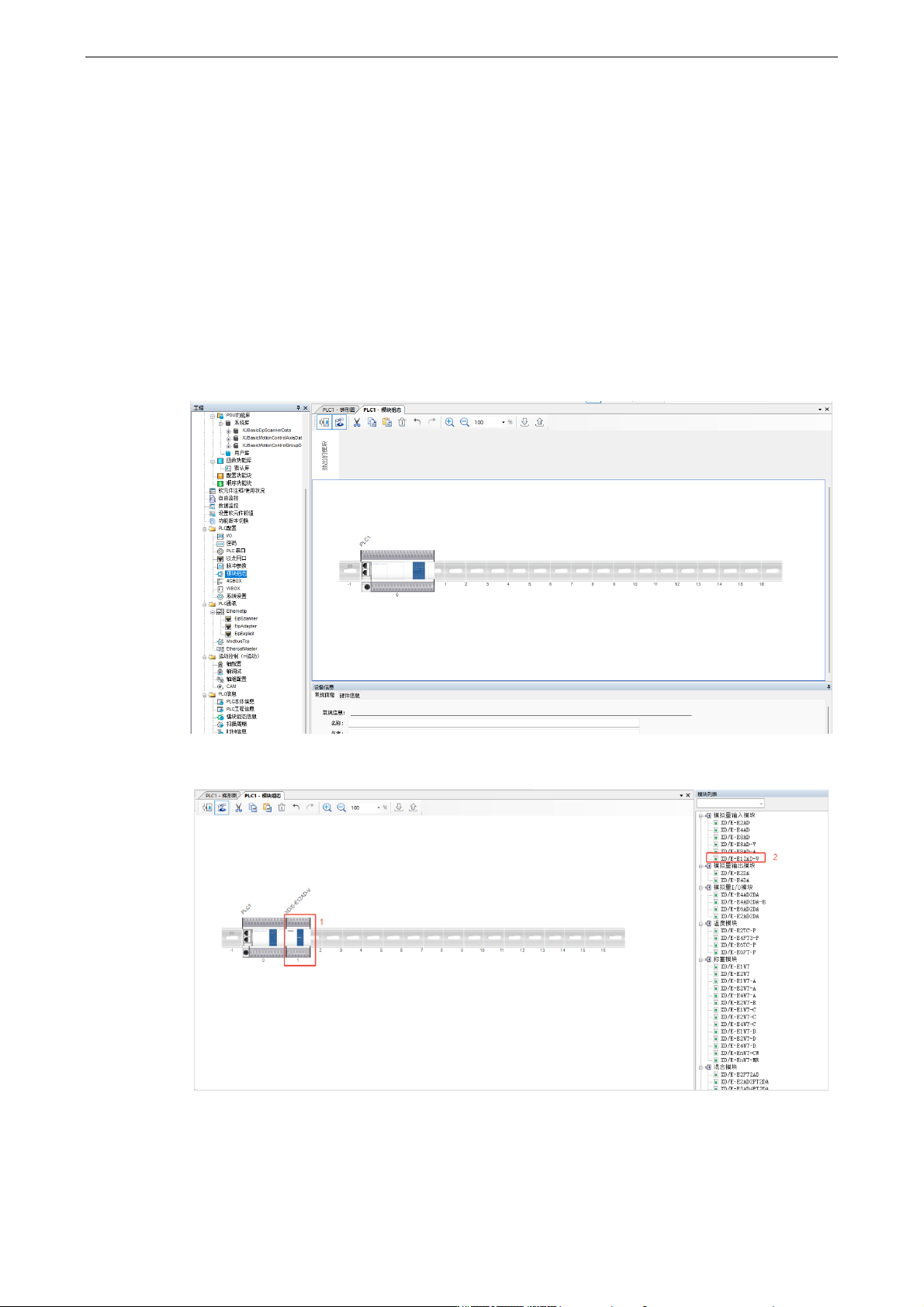

请使用 3.8.0a 及以上版本信捷 PLC 编程工具软件对模块进行配置，点击左侧工程栏【PLC
配置】-【模块组态】，弹出扩展模块设置窗口。3.8.0a 以下版本信捷 PLC 编程工具软件可
以点击左侧工程栏【PLC 配置】-【扩展模块】进行配置。
2
、
在右侧模块列表中选择模块拖动到对应位置，或者在右侧模块列表中双击选择模块：
XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
89
3
、
双击对应模块图标，可进入模块配置界面，选择 AD 的滤波系数和 AD 通道对应的电压输
入模式。
4
、
点击“ ”获取扩展模块的默认配置参数。
5
、
扩展模块参数设置完毕之后，点击“ ”将设定值写入 PLC 中，断电后再重新上电方生
效，模块组态节点下，挂载已组态模块，双击进入模块参数配置。
⚫ 一阶低通滤波法采用本次采样值与上次滤波输出值进行加权，得到有效滤波
值。
⚫ 滤波系数由用户设置为0~254，数值越小数据越稳定，但可能导致数据滞后；
设置为1时滤波效果最强，254时滤波效果最弱，默认为0（不滤波）。
2）Flash 寄存器设置
扩展模块输入输出通道为电压模式，有 0～5V、0～10V、-5～5V、-10～10V 可选，通过 PLC 内
部的特殊 FLASH 数据寄存器 SFD 进行设置。如下所示：
模块 ID
号
配置信息地址
模块 ID 号
配置信息地址
#1
SFD350~SFD359
#9
SFD430~SFD439
#2
SFD360~SFD369
#10
SFD440~SFD449
#3
SFD370~SFD379
#11
SFD450~SFD459
#4
SFD380~SFD389
#12
SFD460~SFD469
#5
SFD390~SFD399
#13
SFD470~SFD479
#6
SFD400~SFD409
#14
SFD480~SFD489
#7
SFD410~SFD419
#15
SFD490~SFD499
#8
SFD420~SFD429
#16
SFD500~SFD509
如上所示每个寄存器设定4个通道的模式，每个寄存器共有16个位，从低到高每4个
位依次设置4个通道的模式。
