XD 系列 PLC 扩展模块用户手册 7. 温度控制模块 201 通道端子名信号名 Y1 CH 1 输出端 COM2 CH 2~CH5 输出公共端 Y2 CH 2 输出端 Y3 CH 3 输出端 Y4 CH 4 输出端 Y5 CH 5 输出端 7.2. 3 输入输出接线示例 ⚫ 对于二线制铂热电阻，分别将传感器两根引线接到 A 端子和 C 端子，不区分正负。 ⚫ 对于三线制铂热电阻，请将颜色一样的两根引线接在 C …

XD 系列 PLC 扩展模块用户手册 7. 温度控制模块

200

2）模块规格

项目

内容

模拟量输入信号

Pt100、Pt1000 铂热电阻

测量温度范围

-100.0℃～500.0℃

数字输出范围

-1000～5000

分辨率

0.1℃

综合精确度

±0.5%（相对最大值）

转换速度

480ms/6 通道

模块供电电源

DC24V±10%，50mA

当模块处于异常状态时，ID1xxxx 寄存器会有相应的异常显示值，即使在模块配置中禁用了断线

检测，仍会显示异常值，不同类型报警时的异常值如下所示：

⚫ 模块 24V 供电断开时，所有通道数据为-2。

⚫ 热电阻温控模块，没有连接传感器时，其通道数据为数字输出范围最大值（5000）。

⚫ 传感器信号低于测量范围下限时，其通道数据为数字量输出范围最小值（-1000）。

⚫ 传感器信号高于测量范围上限时，其通道数据为数字量输出范围最大值（5000）。

⚫ 当传感器断线和 24V 供电断线同时出现时，显示 24V 供电断线的异常值（-2）。

7.2.2 端子说明

通道

端子名

信号名

电源端子

24V+

外部给模块供电 24V 电源正

24V-

外部给模块供电 24V 电源负

CH0

CH0 热电阻输入端

CH0 热电阻输入公共端

CH1

CH1 热电阻输入端

CH1 热电阻输入公共端

CH2

CH2 热电阻输入端

CH2 热电阻输入公共端

CH3

CH3 热电阻输入端

CH3 热电阻输入公共端

CH4

CH4 热电阻输入端

CH4 热电阻输入公共端

CH5

CH5 热电阻输入端

CH5 热电阻输入公共端

输出端子

COM0

CH0 输出公共端

CH0 输出端

COM1

CH1 输出公共端

24V+

24V-

C0M1 Y3

Y4Y2Y1Y0

COM2 Y5

COM0

A1 A3 A4

C4C3C2

XD 系列 PLC 扩展模块用户手册 7. 温度控制模块

201

通道

端子名

信号名

CH1 输出端

COM2

CH2~CH5 输出公共端

CH2 输出端

CH3 输出端

CH4 输出端

CH5 输出端

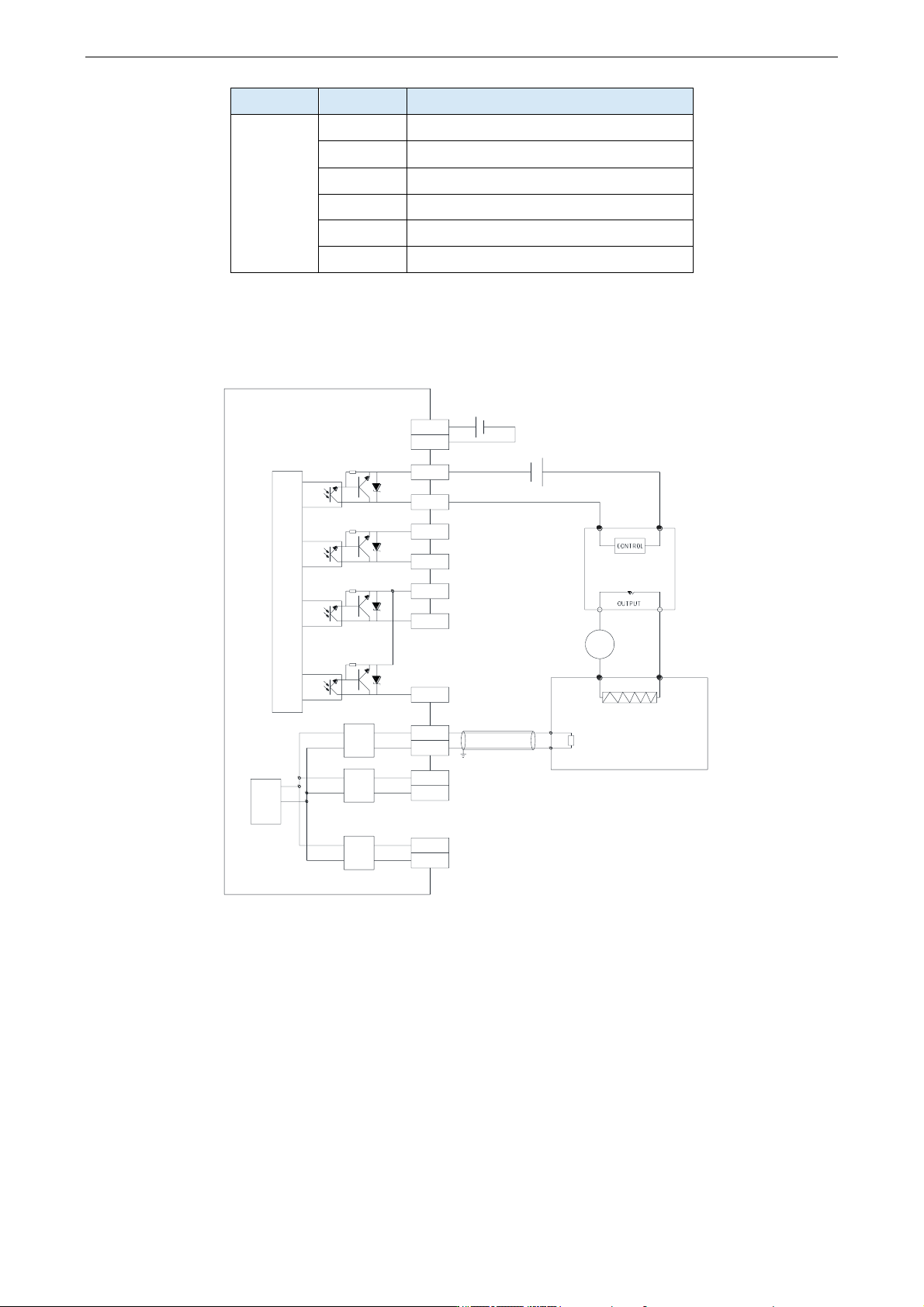

7.2.3 输入输出接线示例

⚫ 对于二线制铂热电阻，分别将传感器两根引线接到 A 端子和 C 端子，不区分正负。

⚫ 对于三线制铂热电阻，请将颜色一样的两根引线接在 C 端子，另一根引线接在 A 端子。

⚫ 输出端子：晶体管输出型端子，请选用 DC5V～30V 的平滑电源。

⚫ 电路绝缘：可编程序控制器内部电路和输出晶体管之间使用光耦合器进行光绝缘，各个公

共模块也是互相分开的。

⚫ 响应时间：从可编程序控制器驱动（或断路）光耦合器到晶体管 ON/OFF 的时间，不超过

0.2ms。

⚫ 输出电流：为了限制温度升高，最大支持 50mA 的输出负载。

⚫ 开路漏电流：0.1mA 以下。

24V+

24V-

COM0

XD-E6PT-P

光耦

驱动

电路

COM1

COM2

SSR

内部

电路

RTD

二线制

加热器

控制对象

滤波

电路

滤波

电路

滤波

电路

......

24V DC

5～30V DC

AC电源

固态继电器

XD 系列 PLC 扩展模块用户手册 7. 温度控制模块

202

⚫ 外接 24V 电源时，请使用 PLC 本体上的 24V 电源，避免干扰。

⚫ 温度传感器所安装设备的外壳须接地。

⚫ 为避免干扰，温度传感器应使用屏蔽线，并对屏蔽层单点接地。

⚫ “输出电流最大支持 50mA 的输出负载”，是指无论 Y 点作为普通开关量输出

点还是作为 PID 控制功能输出，输出负载最大均为 50mA。

7.2.4 输入输出定义号分配

XD 系列模拟量模块不占用 I/O 单元，转换的数值直接送入 PLC 寄存器，通道对应的 PLC 寄存

器定义号如下：
