XD 系列 PLC 扩展模块用户 手册 3. 模拟量输入模 块 85 第三扩展模块寄存器 定义号 通道 AD 信号 通道的使能开关 通道 AD 信号 通道的使能开关 0CH ID10200 Y10200 6CH ID10206 Y10206 1CH ID10201 Y10201 7CH ID10207 Y10207 2CH ID10202 Y10202 8CH ID10208 Y10210 3CH ID10203 Y10203 9CH …
XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
84

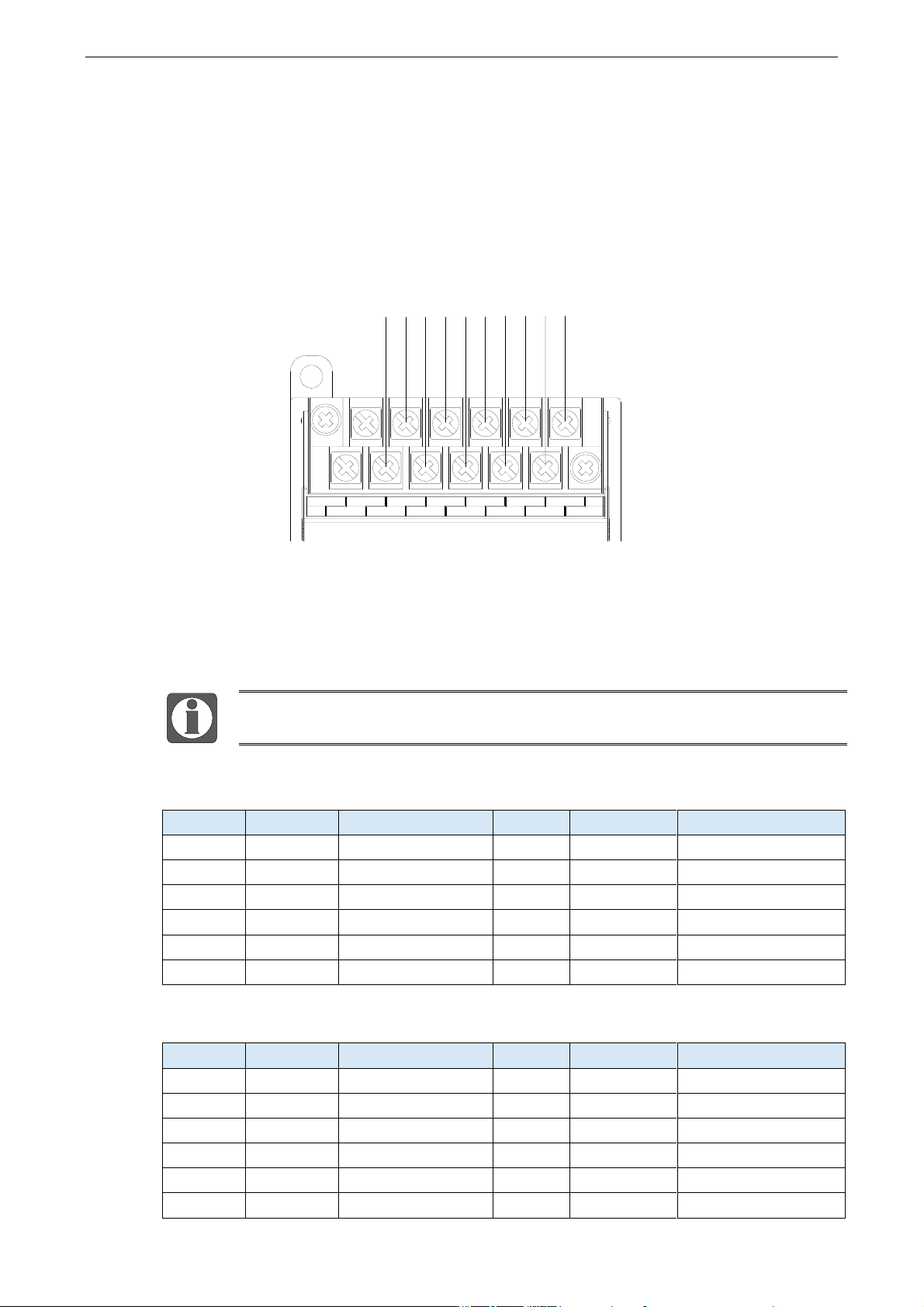

3.6.3 外部连接
外部连接时，注意以下几个方面：
⚫ 为避免干扰，请使用屏蔽线，并对屏蔽层单点接地。
⚫ XD-E12AD-V 外接＋24V 电源时，请使用 PLC 本体上的 24V 电源，避免干扰。
电压单端输入
3.6.4 输入定义号分配
XD 系列模拟量模块不占用 I/O 单元，转换的数值直接送入 PLC 寄存器，通道对应的 PLC 寄存
器定义号如下：
每一通道只有将使能开关开启才可以使用。
第一扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道
AD 信号
通道的使能开关
0CH
ID10000
Y10000
6CH
ID10006
Y10006
1CH
ID10001
Y10001
7CH
ID10007
Y10007
2CH
ID10002
Y10002
8CH
ID10008
Y10010
3CH
ID10003
Y10003
9CH
ID10009
Y10011
4CH
ID10004
Y10004
10CH
ID10010
Y10012
5CH
ID10005
Y10005
11CH
ID10011
Y10013
第二扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道
AD 信号
通道的使能开关
0CH
ID10100
Y10100
6CH
ID10106
Y10106
1CH
ID10101
Y10101
7CH
ID10107
Y10107
2CH
ID10102
Y10102
8CH
ID10108
Y10110
3CH
ID10103
Y10103
9CH
ID10109
Y10111
4CH
ID10104
Y10104
10CH
ID10110
Y10112
5CH
ID10105
Y10105
11CH
ID10111
Y10113
24V+
24V-
C1 C3
VI4VI3VI2VI1
C2 C4C0
VI0
0CH
1CH
VI0+
2CH
VI0-
VI1+
VI1-
VI2+
VI2-
3CH 4CH
VI3+
VI3-
VI4+
VI4-
XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
85
第三扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道
AD 信号
通道的使能开关
0CH
ID10200
Y10200
6CH
ID10206
Y10206
1CH
ID10201
Y10201
7CH
ID10207
Y10207
2CH
ID10202
Y10202
8CH
ID10208
Y10210
3CH
ID10203
Y10203
9CH
ID10209
Y10211
4CH
ID10204
Y10204
10CH
ID10210
Y10212
5CH
ID10205
Y10205
11CH
ID10211
Y10213
第四扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道
AD 信号
通道的使能开关
0CH
ID10300
Y10300
6CH
ID10306
Y10306
1CH
ID10301
Y10301
7CH
ID10307
Y10307
2CH
ID10302
Y10302
8CH
ID10308
Y10310
3CH
ID10303
Y10303
9CH
ID10309
Y10311
4CH
ID10304
Y10304
10CH
ID10310
Y10312
5CH
ID10305
Y10305
11CH
ID10311
Y10313
第五扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道
AD 信号
通道的使能开关
0CH
ID10400
Y10400
6CH
ID10406
Y10406
1CH
ID10401
Y10401
7CH
ID10407
Y10407
2CH
ID10402
Y10402
8CH
ID10408
Y10410
3CH
ID10403
Y10403
9CH
ID10409
Y10411
4CH
ID10404
Y10404
10CH
ID10410
Y10412
5CH
ID10405
Y10405
11CH
ID10411
Y10413
第六扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道
AD 信号
通道的使能开关
0CH
ID10500
Y10500
6CH
ID10506
Y10506
1CH
ID10501
Y10501
7CH
ID10507
Y10507
2CH
ID10502
Y10502
8CH
ID10508
Y10510
3CH
ID10503
Y10503
9CH
ID10509
Y10511
4CH
ID10504
Y10504
10CH
ID10510
Y10512
5CH
ID10505
Y10505
11CH
ID10511
Y10513
第七扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道
AD 信号
通道的使能开关
0CH
ID10600
Y10600
6CH
ID10606
Y10606
1CH
ID10601
Y10601
7CH
ID10607
Y10607
2CH
ID10602
Y10602
8CH
ID10608
Y10610
3CH
ID10603
Y10603
9CH
ID10609
Y10611
4CH
ID10604
Y10604
10CH
ID10610
Y10612
5CH
ID10605
Y10605
11CH
ID10611
Y10613
XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
86
第八扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道
AD 信号
通道的使能开关
0CH
ID10700
Y10700
6CH
ID10706
Y10706
1CH
ID10701
Y10701
7CH
ID10707
Y10707
2CH
ID10702
Y10702
8CH
ID10708
Y10710
3CH
ID10703
Y10703
9CH
ID10709
Y10711
4CH
ID10704
Y10704
10CH
ID10710
Y10712
5CH
ID10705
Y10705
11CH
ID10711
Y10713
第九扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道
AD 信号
通道的使能开关
0CH
ID10800
Y11000
6CH
ID10806
Y11006
1CH
ID10801
Y11001
7CH
ID10807
Y11007
2CH
ID10802
Y11002
8CH
ID10808
Y11010
3CH
ID10803
Y11003
9CH
ID10809
Y11011
4CH
ID10804
Y11004
10CH
ID10810
Y11012
5CH
ID10805
Y11005
11CH
ID10811
Y11013
第十扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道
AD 信号
通道的使能开关
0CH
ID10900
Y11100
6CH
ID10906
Y11106
1CH
ID10901
Y11101
7CH
ID10907
Y11107
2CH
ID10902
Y11102
8CH
ID10908
Y11110
3CH
ID10903
Y11103
9CH
ID10909
Y11111
4CH
ID10904
Y11104
10CH
ID10910
Y11112
5CH
ID10905
Y11105
11CH
ID10911
Y11113
第十一扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道
AD 信号
通道的使能开关
0CH
ID11000
Y11200
6CH
ID11006
Y11206
1CH
ID11001
Y11201
7CH
ID11007
Y11207
2CH
ID11002
Y11202
8CH
ID11008
Y11210
3CH
ID11003
Y11203
9CH
ID11009
Y11211
4CH
ID11004
Y11204
10CH
ID11010
Y11212
5CH
ID11005
Y11205
11CH
ID11011
Y11213
第十二扩展模块寄存器定义号
通道
AD 信号
通道的使能开关
通道
AD 信号
通道的使能开关
0CH
ID11100
Y11300
6CH
ID11106
Y11306
1CH
ID11101
Y11301
7CH
ID11107
Y11307
2CH
ID11102
Y11302
8CH
ID11108
Y11310
3CH
ID11103
Y11303
9CH
ID11109
Y11311
4CH
ID11104
Y11304
10CH
ID11110
Y11312
5CH
ID11105
Y11305
11CH
ID11111
Y11313
