XD 系列 PLC 扩展模块用户 手册 6. 压力测量模 块 169 6.4. 7 工作模式 设定 工作模式的设定有两 种方法可选（这 2 种方式的 效果是等价的） ⚫ 通过控制面板配置 ⚫ 通过 Flash 寄存器设置 1 ）配置面板配置 1 、 请使用 3.8.0a 及以上版 本信捷 PLC 编程工具软 件对模块进行 配置， 点 击左侧工程栏【 PLC 配置】 - 【模块组态 】 ，弹出扩展模块 设置窗口。 3.8.0a 以下版 本…
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
168
软元件
地址
说明
备注
X11703
标定失败标志
CH2
X11704
稳定标志
X11705
溢出标志
X11706
标定成功标志
X11707
标定失败标志
CH3
X11710
稳定标志
X11711
溢出标志
X11712
标定成功标志
X11713
标定失败标志
CH4
X11714
稳定标志
X11715
溢出标志
X11716
标定成功标志
X11717
标定失败标志
输入寄存器
CH1
ID11500
当前重量
双字
ID11502
当前数字量/ 当前输入电压
双字
CH2
ID11504
当前重量
双字
ID11506
当前数字量/ 当前输入电压
双字
CH3
ID11508
当前重量
双字
ID11510
当前数字量/ 当前输入电压
双字
CH4
ID11512
当前重量
双字
ID11514
当前数字量/ 当前输入电压
双字
XD-E1WT-C 无 CH2~CH3；XD-E2WT-C 无 CH3~CH4。
地址说明
参数名称
功能说明
1：滤波等级切换
ON：滤波等级 A，OFF：滤波等级 B；
2：清零
在清零范围之内清零有效，零点不保存；
3：零点标定
用于校正系统零点；
4：增益标定
用于校正系统线性；
5：稳定标志
当满足判稳范围和判稳时间条件时，此信号输出有效；
6：溢出标志
当信号电压大于 10mv 时，此信号输出有效；
7：标定成功标志
当零点标定和增益标定成功时，此信号输出有效；
8：标定失败标志
当零点标定和增益标定失败时，此信号输出有效；（具体原因可
查看模块应用错误信息）
9：当前数字量/当前输入电压
可通过上位机配置切换，当切换为当前输入电压时，单位为 mv，
小数点为 4 位；
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
169

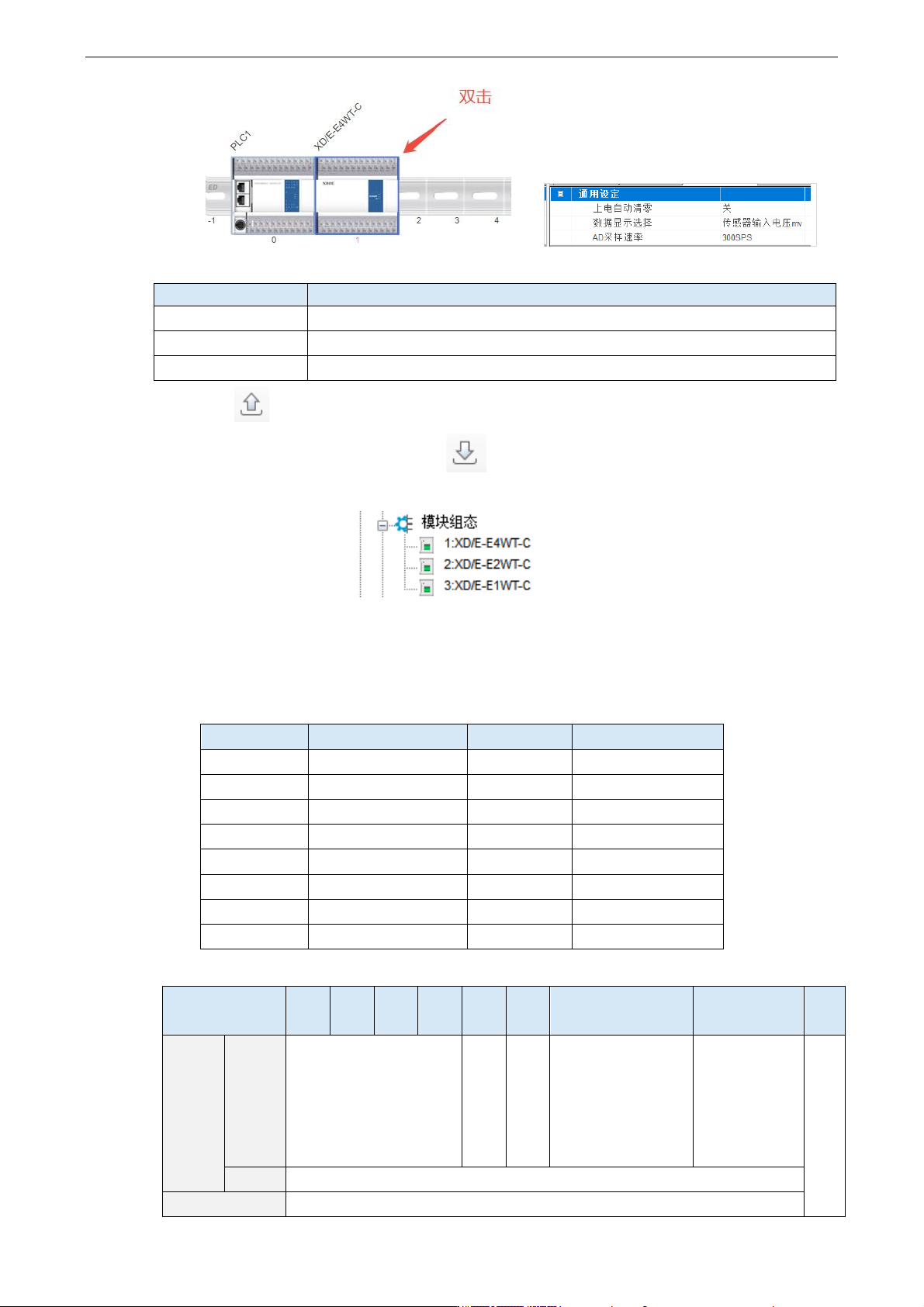

6.4.7 工作模式设定
工作模式的设定有两种方法可选（这 2 种方式的效果是等价的）
⚫ 通过控制面板配置
⚫ 通过 Flash 寄存器设置
1）配置面板配置
1
、
请使用 3.8.0a 及以上版本信捷 PLC 编程工具软件对模块进行配置，点击左侧工程栏【PLC
配置】-【模块组态】，弹出扩展模块设置窗口。3.8.0a 以下版本信捷 PLC 编程工具软件可以
点击左侧工程栏【PLC 配置】-【扩展模块】进行配置。
2
、
在右侧模块列表中选择模块拖动到对应位置，或者在右侧模块列表中双击选择模块：
3
、
双击对应模块图标，可进入模块配置界面，选择是否上电自动清零、数据显示选择和 AD
采样速率。
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
170
参数说明：
参数名称
功能说明
1：上电自动清零
开启后每次上电时模块会自动清零；
2：数据显示选择
可进行配置切换，当切换为当前输入电压时，单位为 mv，小数点为 4 位；
3：AD 采样速率
选择 AD 采样的速率。
4
、
点击“ ”获取扩展模块的默认配置参数。
5
、
扩展模块参数设置完毕之后，点击“ ”将设定值写入 PLC 中，断电后再重新上电方生
效，模块组态节点下，挂载已组态模块，双击进入模块参数配置。
2）Flash 寄存器配置
扩展模块可设定档位和自定义快采样频率，通过 PLC 内部的特殊 FLASH 数据寄存器 SFD 进行
设置。如下所示：
模块 ID 号
配置信息地址
模块 ID 号
配置信息地址
#1
SFD350~SFD359
#9
SFD430~SFD439
#2
SFD360~SFD369
#10
SFD440~SFD449
#3
SFD370~SFD379
#11
SFD450~SFD459
#4
SFD380~SFD389
#12
SFD460~SFD469
#5
SFD390~SFD399
#13
SFD470~SFD479
#6
SFD400~SFD409
#14
SFD480~SFD489
#7
SFD410~SFD419
#15
SFD490~SFD499
#8
SFD420~SFD429
#16
SFD500~SFD509
SFD350~SFD359 寄存器说明
寄存器
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
说
明
SFD350
Byte0
AD 采样速率
范围 0~2
初始值：1
0：150 次/秒
1：300 次/秒
2：450 次/秒
采样数据模式
初始值：0
0：传感器输入
电压（mv）
1：AD 采样数字量
上电自动清零
初始值：0
0：关
1：开
全
部
通
道
Byte1
保留
SFD351~SFD359
保留
