XD 系列 PLC 扩展模块用户手册 7. 温度控制模块
215
7.3.4 输入输出定义号分配
XD 系列模拟量模块不占用 I/O 单元，转换的数值直接送入 PLC 寄存器，通道对应的 PLC 寄存
器定义号如下：
相关参数
说明
模块 ID
CH0
CH1
CH2
CH3
温度显示
（单位
0.1℃）
模块 1
ID10000
ID10001
ID10002
ID10003
模块 2
ID10100
ID10101
ID10102
ID10103

ID1xx00
ID1xx01
ID1xx02
ID1xx03
模块 16
ID11500
ID11501
ID11502
ID11503
PID 使能信号
（0：关闭；
1：开启）
模块 1
Y10000
Y10001
Y10002
Y10003
模块 2
Y10100
Y10101
Y10102
Y10103

Y1xx00
Y1xx01
Y1xx02
Y1xx03
模块 16
Y11700
Y11701
Y11702
Y11703
当“Y 功能选择”设为“立即输出”时，Y0~Y3 为普通开关量输出端子，可
使用 Y10000~Y10003（以#1 模块为例）直接控制模块的 Y0~Y3 输出；
当“Y 功能选择”设为“通道使能”时，Y0~Y3 为 PID 输出端子，可使用
Y10000~Y10003（以#1 模块为例）使能对应通道的 PID 控制，模块的
Y0~Y3 输出由 PID 自动计算控制。
PID 触点输出
（返回本体
的 X 输入）
模块 1
X10000
X10001
X10002
X10003
模块 2
X10100
X10101
X10102
X10103

X1xx00
X1xx01
X1xx02
X1xx03
模块 16
X11700
X11701
X11702
X11703
当“Y 功能选择”设为“通道使能”时，Y10000~Y10003（以#1 模块为例）
为 PID 使能位，PID 占空比输出要监控 X10000~X10003（以#1 模块为例）。
通道断线/电
源检测（0：
接线，1：断
线）
模块 1
X10010
X10011
X10012
X10013
模块 2
X10110
X10111
X10112
X10113

X1xx10
X1xx11
X1xx12
X1xx13
模块 16
X11710
X11711
X11712
X11713
PID 自整定错
误（0：正
常，1：自整
定参数错
误）
模块 1
X10020
X10021
X10022
X10023
模块 2
X10120
X10121
X10122
X10123

X1xx20
X1xx21
X1xx22
X1xx23
模块 16
X11720
X11721
X11722
X11723
XD 系列 PLC 扩展模块用户手册 7. 温度控制模块
216
7.3.5 工作模式设定
工作模式的设定有以下两种方法可选（这 2 种方式的效果是等价的）：
⚫ 通过设置面板配置
⚫ 通过 Flash 寄存器（SFD）设置
1）配置面板配置
1
、

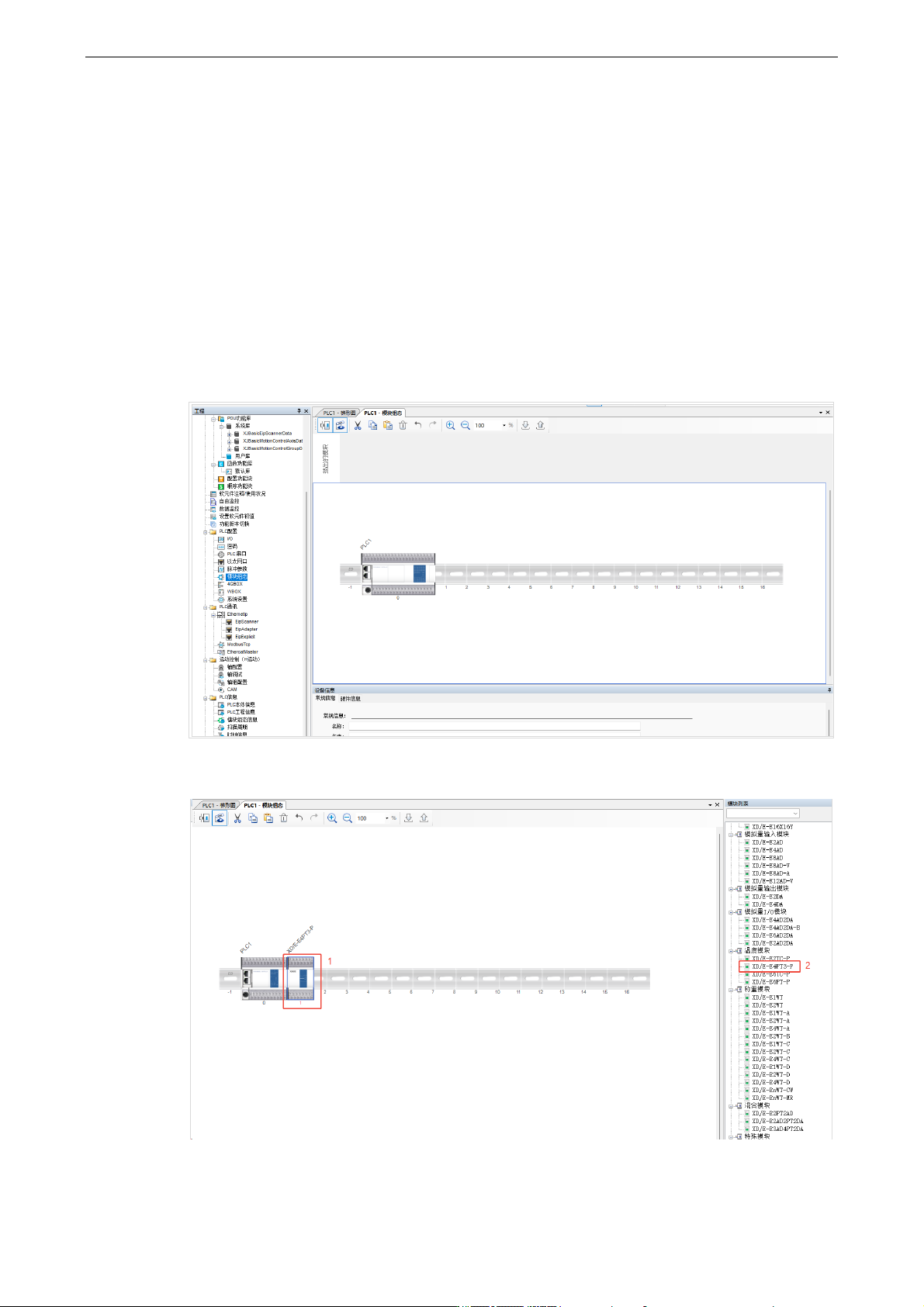

请使用 3.8.0a 及以上版本信捷 PLC 编程工具软件对模块进行配置，点击左侧工程栏【PLC
配置】-【模块组态】，弹出扩展模块设置窗口。3.8.0a 以下版本信捷 PLC 编程工具软件可以
点击左侧工程栏【PLC 配置】-【扩展模块】进行配置。
2
、
在右侧模块列表中选择模块拖动到对应位置，或者在右侧模块列表中双击选择模块：
XD 系列 PLC 扩展模块用户手册 7. 温度控制模块
217
3
、

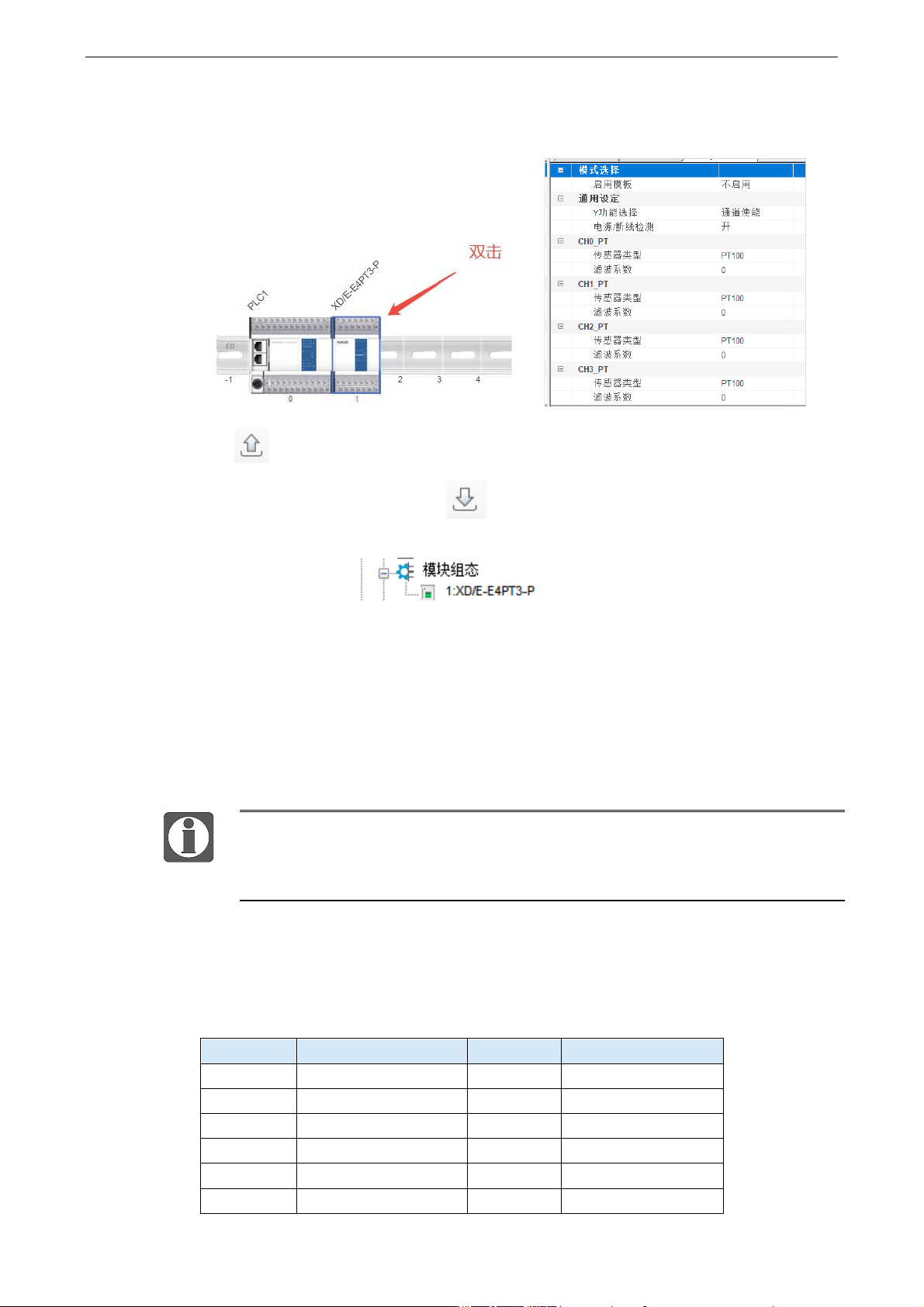

双击对应模块图标，可进入模块配置界面，选择对应通道的传感器类型、滤波系数、断线
检测开关和 Y 功能选择。
4
、
点击“ ”获取扩展模块的默认配置参数。
5
、
扩展模块参数设置完毕之后，点击“ ”将设定值写入 PLC 中，断电后再重新上电方生
效，模块组态节点下，挂载已组态模块，双击进入模块参数配置。
⚫ 温度输入通道滤波采用一阶低通滤波法，采用本次采样值与上次滤波输出值进行加权，得
到有效滤波值；滤波系数由用户设置为 0~254，数值越小数据越稳定，但可能导致数据滞
后；设置为 1 时滤波效果最强，254 时滤波效果最弱，默认为 0（不滤波）。
⚫ “Y 功能选择”用于指定 Y10000~Y10005（#1 模块为例）的功能，出厂默认为“通道使
能”，支持模块自身的 PID 控制功能；当设定为“立即输出”时，模块上的输出点 Y0~Y5
为普通开关量输出点，而模块仅保留温度采集功能，如需温度控制请使用 PLC 本体的 PID
指令实现。
⚫ PT1000 传感器类型，仅固件版本 V103 及以上温度模块支持，同时配合
V3.7.16 及以上版本 XDPPro 软件配置使用。
⚫ 模块 24V 供电检测功能，仅固件版本 V104 及以上温度模块支持。
2）Flash 寄存器设置
扩展模块 CH0~CH3 通道可设定传感器类型、滤波系数和 Y 功能选择，通过 PLC 内部的特殊
FLASH 数据寄存器 SFD 进行设置。如下所示：
模块 ID 号
配置信息地址
模块 ID 号
配置信息地址
#1
SFD350~SFD359
#9
SFD430~SFD439
#2
SFD360~SFD369
#10
SFD440~SFD449
#3
SFD370~SFD379
#11
SFD450~SFD459
#4
SFD380~SFD389
#12
SFD460~SFD469
#5
SFD390~SFD399
#13
SFD470~SFD479
#6
SFD400~SFD409
#14
SFD480~SFD489
