XD 系列 PLC 扩展模块用户手册 7. 温度控制模块
223
7.3.8 编程举例
在需要进行温度控制时，有两种编程方式可供选择：
⚫ 使用 PLC 本体的 PID 进行温度控制，此时需要将 Y 功能选择切换至‘立即输出’，编程案
例详见《XD、XL 系列可编程控制器用户手册(基本指令篇)》中第 7 章 PID 控制功能。
⚫ 使用模块内置的 PID 进行温度控制，此时需要将 Y 功能选择切换至‘通道使能’，编程案例
如例 1 所示。
例：以#1 模块为例，对其 CH0 进行 PID 控制。
程序：
MOV HD0 D0
SBLOCKE
TO K10000 K5 K1 D0
SBLOCK 写入目标值、控温周期
SM0
M0
MOV HD1 D10
TO K10000 K25 K1 D10
SBLOCKE
TO K10000 K0 K1 M10
SBLOCK 写入自整定位
MOV HD11 D51
MOV HD10 D50
MOV HD12 D52
MOV HD13 D53
M20
（ ）
Y10000
M10
SBLOCKE
FROM K10000 K0 K1 M100
SBLOCK 读取PID参数等
M10 SM13
FROM K10000 K1 K1 D100
FROM K10000 K9 K4 D110
M100
TMR T0 K5 K100
T0
（ R ）
M10
Y10000 SM13
// 打开 PID 使能位
// 设定目标值（单位 0.1℃）
// 设定控温周期（单位 0.1 秒）
// 写入目标值、控温周期
// 定时写入自整定启动标志位
// 定时读取自整定位及 PID 参数
// 读取自整定位
// 读取 PID 输出值
// 设定 P、I、D 值
// 自整位复位 0.5s 后，将自整定开始标志复位
// 设置 P 值
// 设置 I 值
// 设置 D 值
// 设置 Diff 值（运算范围，单位 0.1℃）
XD 系列 PLC 扩展模块用户手册 7. 温度控制模块
224
TO K10000 K9 K4 D50
SBLOCK 手动PID参数
M21
SBLOCKE
TO K10000 K41 K1 D20
SBLOCK 初始化温控模块
M50
SBLOCKE
SM0
MOV K1 D20
说明：
⚫ 开启自整定使能后，该指令会立即占用 M10-M17 共 8 个位，M10-M13 分别对应每一路通
道的自整定使能，需要整定哪一路，将对应线圈置 ON 即可。M14~M17 暂无含义，需空出
来。
⚫ 若输出为固态继电器，控温周期推荐设置为 1~3s；若输出为继电器，控温周期推荐设置为
3~15s。
⚫ 由于单位不一致，本体 PID 与模块 PID 参数无法通用。本体 PID 参数为大写，模块 pid 参
数为小写。具体转换关系如下：p=P/100；i=I/10；d=D/100。
软元件功能：
M0
启动 PID 使能
SM0
设定目标值、控温周期
M1
写入目标值、控温周期
M3
设定手动 P、I、D 参数
M4
写入手动 P、I、D 参数
M10
读取自整定位、PID 参数、PID 输出值
M50
初始化模块
Y10000
通道 0 的 PID 使能位
D0
设定目标值
D10
控温周期
D80
P
D81
I
D82
D
D83
DIFF
// 进行手动 PID 控制，写入 P、I、D、Diff 参数
// 将模块参数初始化
XD 系列 PLC 扩展模块用户手册 7. 温度控制模块
225

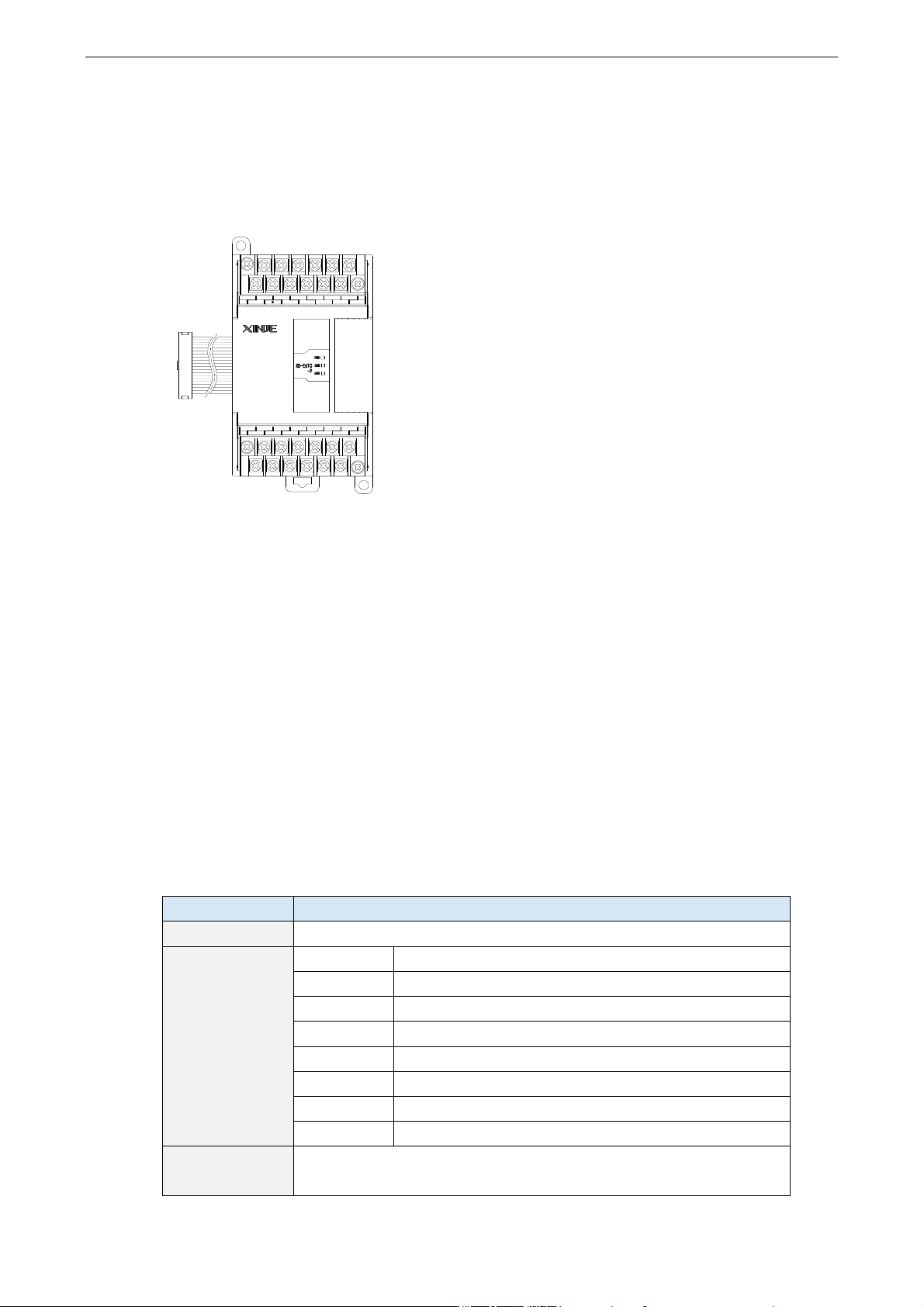

7.4 热电偶温度控制模块 XD-E6TC-P(-H)、XD-E2TC-P
7.4.1 模块特点及规格
XD-E6TC-P/XD-E6TC-P-H/XD-E2TC-P 温度 PID 控制模
块，对 6/2 点热电偶温度信号进行处理，并把它们传输到
PLC 主单元。
1）模块特点
⚫ 热电偶温度传感器用模拟输入。
⚫ XD-E6TC-P 模块：6 通道输入，6 通道输出，6 组独立 PID 参数，支持自整定功能。
⚫ XD-E6TC-P-H 模块：6 通道输入，6 通道输出，6 组独立 PID 参数，支持自整定功能，各通
道隔离处理，抗干扰能力更强，采样范围更广，采样速率更快。
⚫ XD-E2TC-P 模块：2 通道输入，2 通道输出，2 组独立 PID 参数，支持自整定功能。
⚫ 内藏冷端补偿电路。
⚫ 分辨率精度为 0.1℃。
⚫ 作为 XD 系列的特殊功能模块，XD3/XD3E 最多可在 PLC 主单元右边连接 10 台模块，
XD5/XDM/XDC/ XD5E/XDME/XDH 可扩展 16 台模块，XD1/XD2 不支持扩展模块。
2）模块规格
⚫ XD-E6TC-P、XD-E2TC-P
项目
内容
模拟量输入信号
K、S、E、N、B、T、J、R 型热电偶
测量温度范围
K 型
-200.0℃～1300.0℃
S 型
0.0℃～1700.0℃
E 型
-200.0℃～600.0℃
N 型
-200.0℃～1200.0℃
B 型
250.0℃～1700.0℃
T 型
-200.0℃～400.0℃
J 型
-200.0℃～800.0℃
R 型
0.0℃～1700.0℃
数字输出范围
最小测温值×10～最大测温值×10
（以 K 型为例，数字输出范围为-2000~13000）
TC5-
TC5+
TC0-
TC0+ TC2+
TC1-
TC2- TC3- TC4-
TC4+TC3+TC1+
24V+
24V-
COM1 Y3
Y4Y1
COM2 Y5
Y2
COM0
Y0
AI
Y
3210
54
