XD 系列 PLC 扩展模块用户 手册 6. 压力测量模 块 146 6.2. 12 编程举例 例： 以 1# 模块 通道 1 为例： 程序： M0 SBLOCK 顺序功能块 1 M11 OUT Y10002 K10000 K0 K2 HD0 Y10003 TMR T3 K50 K100 T3 RST Y10003 RST M0 M90 OUT Y10000 TO SBLOCKE 置零 通道 1 清零 通道 1 砝码写入 HD0 ：左秤…
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
145
From/ToData
说明
备注
K30
CH4 低通截止频率
字
K31
CH4 共振频率（0.1Hz）
字
3）参数说明
参数名称
说明
标定砝码重量
标定时写入的相应砝码值；
快采样滤波宽度
快速采样时滤波的平均次数；
衰减比系数
数值设置越大越稳定，不易过大，过大容易导致采样值失真而且灵敏度降
低；
带宽系数
同上；
共振频率
秤体本身的固有频率，可通过内部测量得到，数据越准，滤波效果越好；
滤波深度
数值设置越大越稳定，灵敏度越低。
6.2.10 模数转换图
输入电压模拟量与转换的数字量关系如下图所示：
0~39.06mV 电压模拟量输入
模拟量
数
字
量
-39.06mv 39.06mv
0
16777215
8388607
6.2.11 外观尺寸图
（单位：mm）
63.0
100.0
108.0
55.0
2-
∅
4.3
XD-E2WT-A
AI
24V+
24V-
89.9
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
146
6.2.12 编程举例
例：以 1#模块通道 1 为例：
程序：
M0
SBLOCK
顺序功能块1
M11
OUT Y10002
K10000 K0 K2 HD0
Y10003
TMR T3 K50 K100
T3
RST Y10003
RST M0
M90
OUT Y10000
TO
SBLOCKE
置零
通道1清零
通道1砝码写入
HD0：左秤砝码输入值
通道1标定
通道1标定
通道1砝码
开启快采样
通道1快采样使能
说明：
通过 Y10002 进行清零。
通过 FORM/TO 指令进行砝码值写入，首先将砝码值输入到数据寄存器 HD0 中，置位 M0，将
数据寄存器 HD0 写入到#1 模块的通道 1；
先放置砝码，然后通过 Y10003 进行标定，当重量显示值与砝码值相同时，标定完成。
通过 Y10000 进行快慢采样切换，当 Y10000 被打开时，通道 1 以当前设定的快采样频率采集数
据，被关闭时，以当前设定的慢采样频率采集数据。
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
147

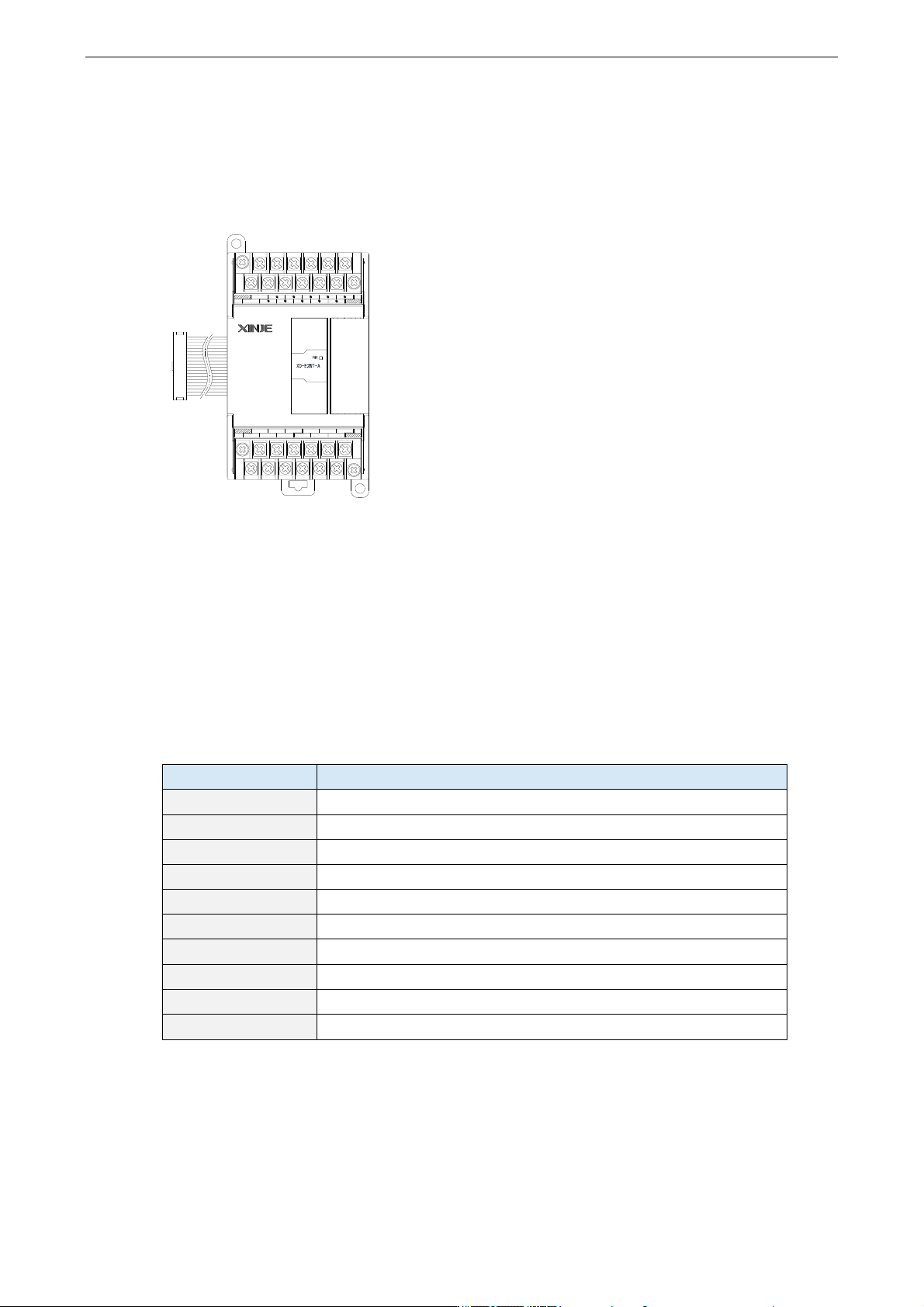

6.3 2 路压力测量模块 XD-E2WT-B
6.3.1 模块特点及规格
两路压力测量模块 XD-E2WT-B 作为 XD 系列 PLC 的扩展
模块，可用于检测 0～10mV 的电压信号或采集压力传感
器的电压信号，并将模拟量电压值通过 A/D 转换成数字
值并进行运算。
1）模块特点
⚫ 可采集 2 路压力传感器的模拟量电压信号；
⚫ 可检测 0～10mV 的电压信号；
⚫ 24 位的高精度 A/D 转换；
⚫ 作为 XD 系列的特殊功能模块，XD3/XD3E 最多可在 PLC 主单元右边连接 10 台模块，
XD5/XDM/XDC/XD5E/XDME/XDH 可扩展 16 个模块，XD1/XD2 不支持扩展模块。
2）模块规格
项目
说明
模拟量输入范围
DC0～10mV
分辨率
1/16777216（24Bit）
综合精确度
>0.01%
转换速度
10-200 次/秒可选
模块供电电源
DC24V±10%，100mA
传感器激励电源
5VDC/120mA，可并联 4 只 350Ω称重传感器；
使用环境
无腐蚀性气体
环境温度
-10℃~50℃
环境湿度
5~95%RH（不可结露）
软件版本
V3.4 及以上
24V+
24V-
SIG1-
SEN1+
SIG1+
SEN1-
AI
EXC1-
EXC1+
SH1
SIG2-
SEN2+
SIG2+
SEN2-
