XD 系列 PLC 扩展模块用户手册 7. 温度控制模块
212

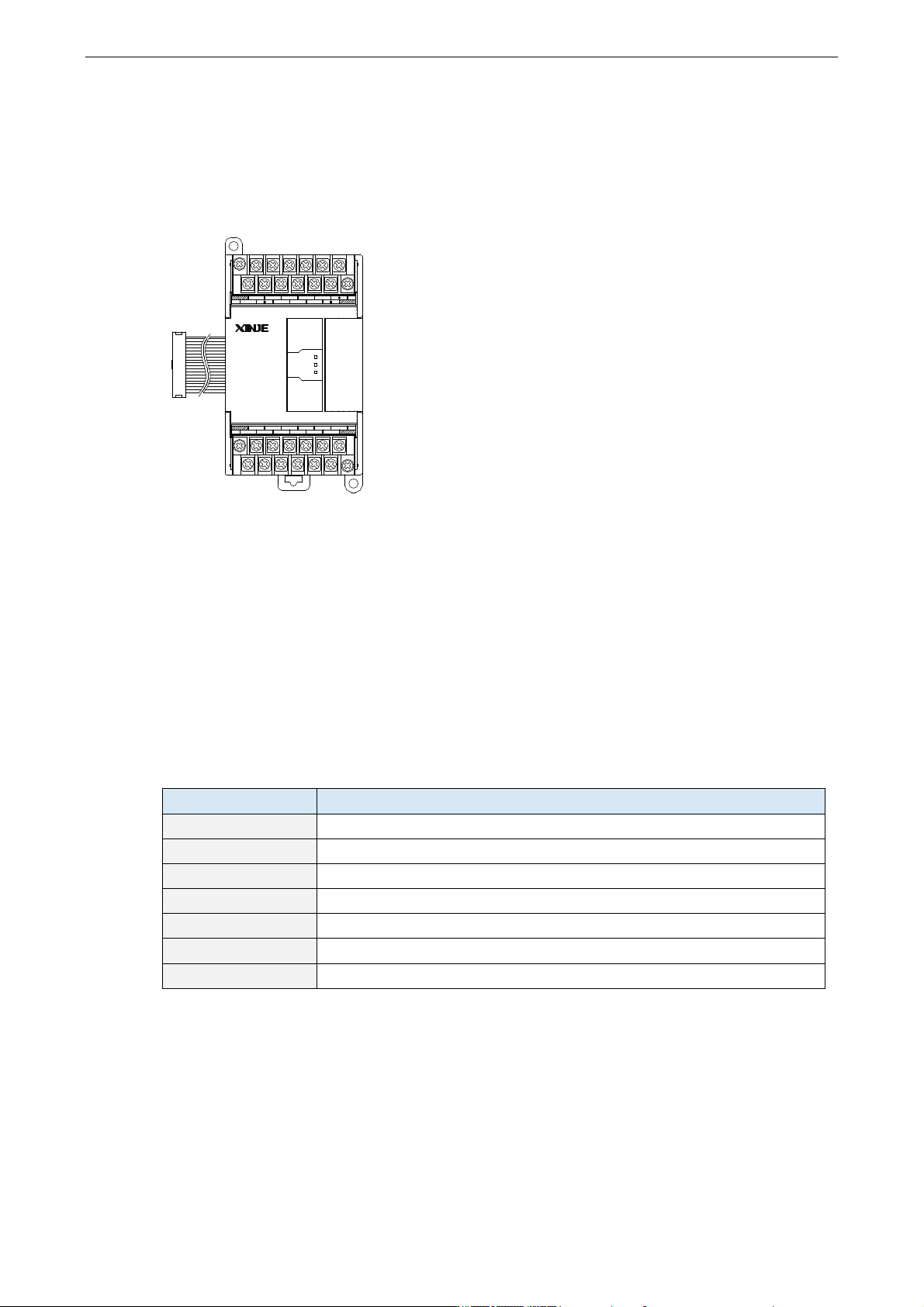

7.3 4 路三线制热电阻温度控制模块 XD-E4PT3-P
7.3.1 模块特点及规格
XD-E4PT3-P 温度 PID 控制模块，对 4 路热电阻温度信号进
行处理，并把它们传输到 PLC 主单元。
1）模块特点
⚫ 三线制铂热电阻输入，分度号 Pt100、Pt1000。
⚫ 4 通道输入，4 通道输出，4 组独立 PID 参数，支持自整定功能。
⚫ 1mA 恒流输出，不受外界环境变化影响。
⚫ 分辨率精度为 0.1℃。
⚫ 作为 XD 系列的特殊功能模块，XD3/XD3E 最多可在 PLC 主单元右边连接 10 台模块，
XD5/XDM/XDC/XD5E/XDME/XDH 可扩展 16 台模块，XD1/XD2 不支持扩展模块。
2）模块规格
项目
内容
模拟量输入信号
Pt100、Pt1000 铂热电阻
测量温度范围
-100.0℃～500.0℃
数字输出范围
-1000～5000
分辨率
0.1℃
综合精确度
±0.5%（相对最大值）
转换速度
450ms/4 通道
模块供电电源
DC24V±10%，50mA
当模块处于异常状态时，ID1xxxx 寄存器会有相应的异常显示值，即使在模块配置中禁用了断线
检测，仍会显示异常值，不同类型报警时的异常值如下所示：
⚫ 模块 24V 供电断开时，所有通道数据为-2。
⚫ 热电阻温控模块，没有连接传感器时，其通道数据为数字输出范围最大值（5000）。
⚫ 传感器信号低于测量范围下限时，其通道数据为数字量输出范围最小值（-1000）。
⚫ 传感器信号高于测量范围上限时，其通道数据为数字量输出范围最大值（5000）。
⚫ 当传感器断线和 24V 供电断线同时出现时，显示 24V 供电断线的异常值（-2）。
89.90
2-Ø4.3
108.00
100.00
63.00
55.00
B3
A3C1B0
A0
A2B1
C0
A1 B2 C3
C2
COM1COM0
Y0
COM2
Y1
Y3
Y224V+
24V-
Y
XD-E4PT3
-P
20
COM
1 3
AI
PWR
ERR
COM1COM0
Y0
COM2
Y1
Y3
Y224V+
24V-
B3
A3C1B0
A0
A2B1
C0
A1 B2 C3
C2
B3
A3C1B0
A0
A2B1
C0
A1 B2 C3
C2
COM1COM0
Y0
COM2
Y1
Y3
Y224V+
24V-
Y
XD-E4PT3
-P
20
COM
1 3
AI
PWR
ERR
XD 系列 PLC 扩展模块用户手册 7. 温度控制模块
213

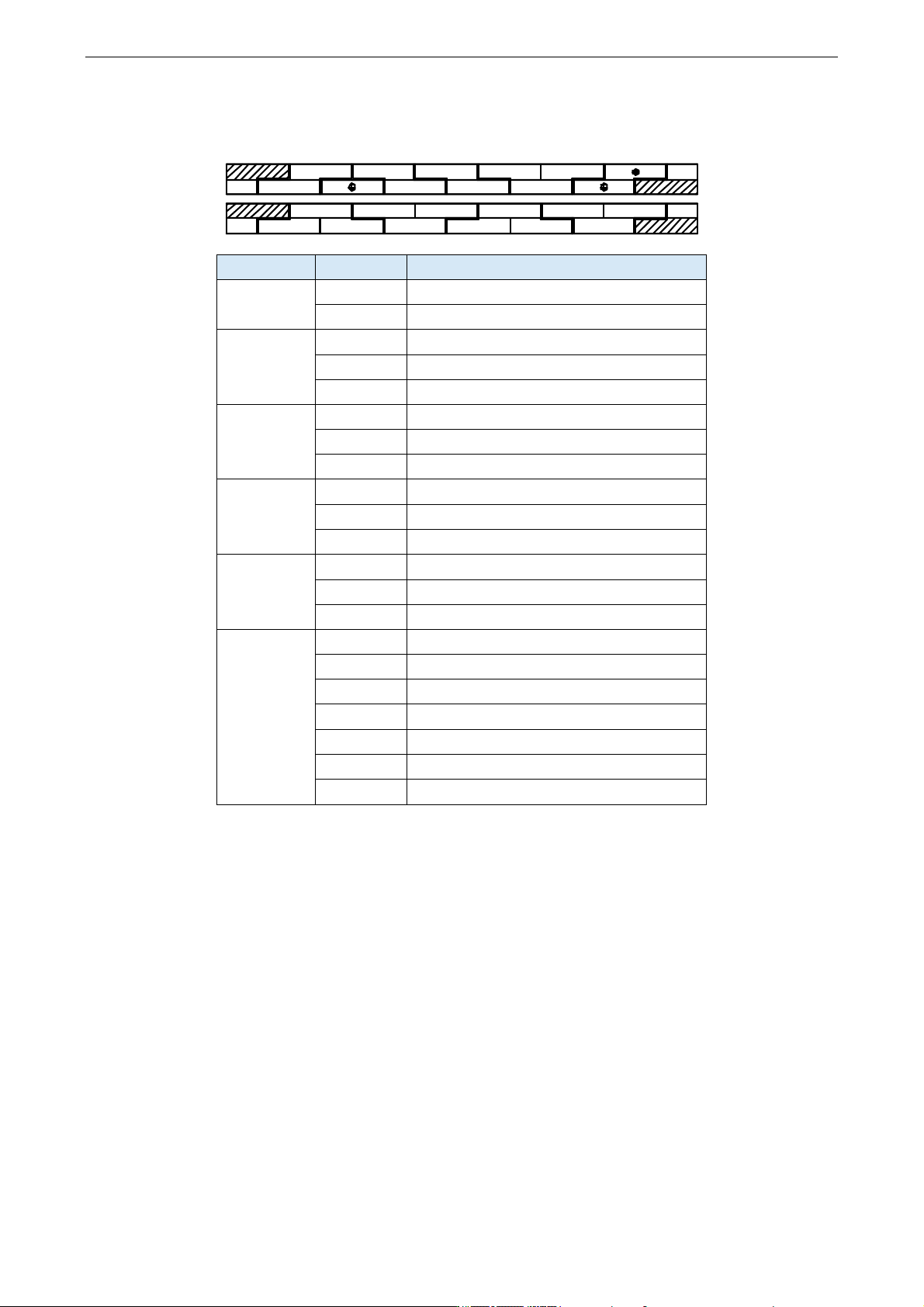

7.3.2 端子说明
通道
端子名
功能
电源端子
24V+
外部给模块供电 24V 电源正
24V-
外部给模块供电 24V 电源负
CH0
A0
CH0 热电阻输入端
B0
CH0 热电阻输入公共端
C0
CH0 热电阻输入公共端
CH1
A1
CH1 热电阻输入端
B1
CH1 热电阻输入公共端
C1
CH1 热电阻输入公共端
CH2
A2
CH2 热电阻输入端
B2
CH2 热电阻输入公共端
C2
CH2 热电阻输入公共端
CH3
A3
CH3 热电阻输入端
B3
CH3 热电阻输入公共端
C3
CH3 热电阻输入公共端
输出端子
COM0
CH0 输出公共端
Y0
CH0 输出端
COM1
CH1 输出公共端
Y1
CH1 输出端
COM2
CH2、CH3 输出公共端
Y2
CH2 输出端
Y3
CH3 输出端
89.90
2-Ø4.3
108.00
100.00
63.00
55.00
B3
A3C1B0
A0
A2B1
C0
A1 B2 C3
C2
COM1COM0
Y0
COM2
Y1
Y3
Y224V+
24V-
Y
XD-E4PT3
-P
20
COM
1 3
AI
PWR
ERR
COM1COM0
Y0
COM2
Y1
Y3
Y224V+
24V-
B3
A3C1B0
A0
A2B1
C0
A1 B2 C3
C2
B3
A3C1B0
A0
A2B1
C0
A1 B2 C3
C2
COM1COM0
Y0
COM2
Y1
Y3
Y224V+
24V-
Y
XD-E4PT3
-P
20
COM
1 3
AI
PWR
ERR
XD 系列 PLC 扩展模块用户手册 7. 温度控制模块
214

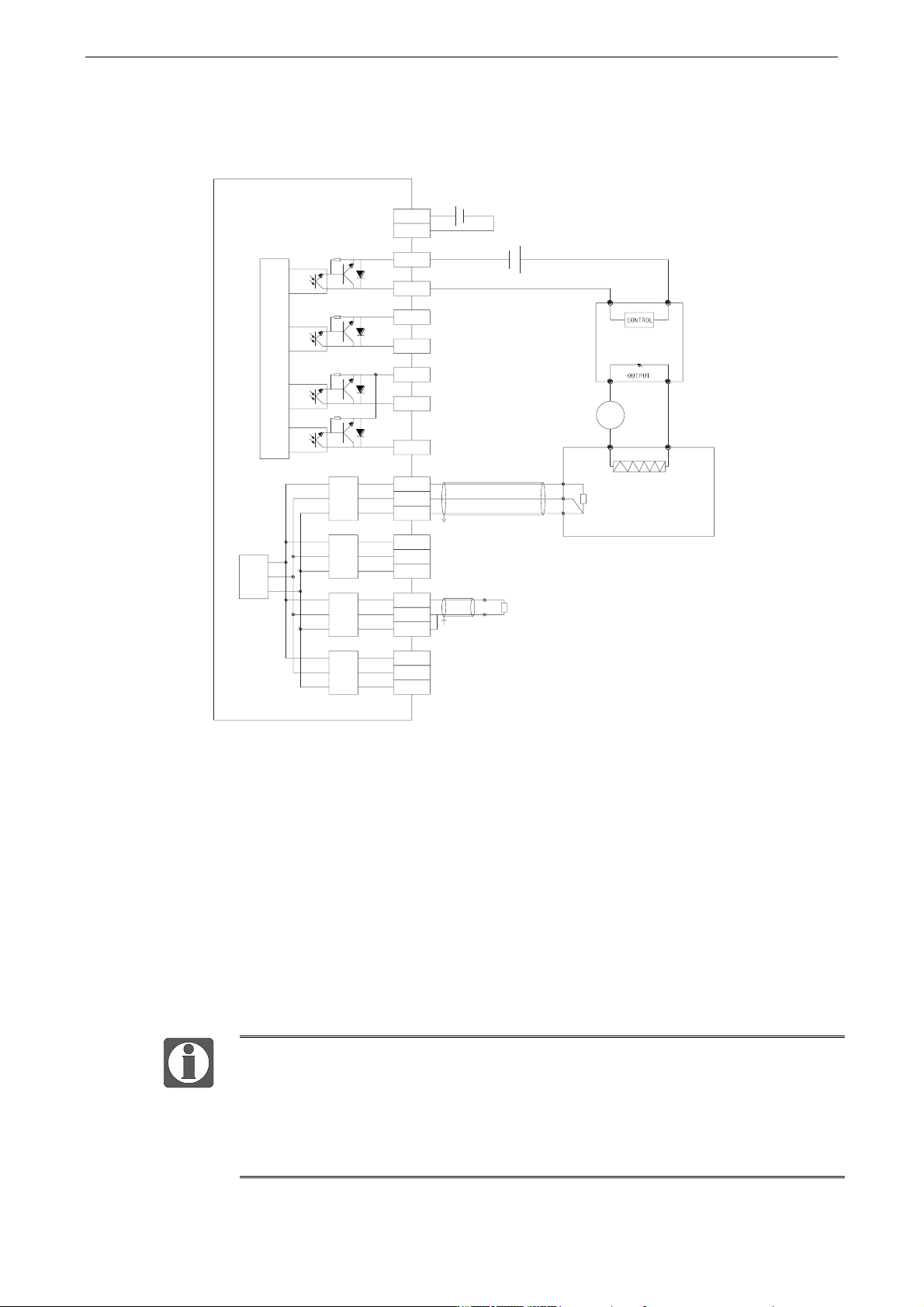

7.3.3 输入输出接线示例
⚫ 对于二线制热电阻，需将传感器一端连接在 A 端子，另一端连接在 C 端子，并使用导线将
B 端子和 C 端子短接。
⚫ 对于三线制热电阻，需将传感器相同颜色的两根线分别连接到 B 端子和 C 端子，另外一根
线连接到 A 端子。
⚫ 输出端子：晶体管输出型端子，请选用 DC5V～30V 的平滑电源。
⚫ 电路绝缘：可编程序控制器内部电路和输出晶体管之间使用光耦合器进行光绝缘，各个公
共模块也是互相分开的。
⚫ 响应时间：从可编程序控制器驱动（或断路）光耦合器到晶体管 ON/OFF 的时间，不超过
0.2ms。
⚫ 输出电流：为了限制温度升高，最大支持 50mA 的输出负载。
⚫ 开路漏电流：0.1mA 以下。
⚫ 外接 24V 电源时，请使用 PLC 本体上的 24V 电源，避免干扰。
⚫ 温度传感器所安装设备的外壳须接地。
⚫ 为避免干扰，温度传感器应使用屏蔽线，并对屏蔽层单点接地。
⚫ “输出电流最大支持 50mA 的输出负载”，是指无论 Y 点作为普通开关量输出
点还是作为 PID 控制功能输出，输出负载最大均为 50mA。
A0
B0
C0
24V+
24V-
A1
B1
C1
A2
B2
C2
A3
B3
C3
COM0
Y0
滤波
电路
内部
电路
滤波
电路
滤波
电路
滤波
电路
XD-E4PT3-P
光耦
驱动
电路
COM1
Y1
COM2
Y2
Y3
_
+
~
~
SSR
RTD
RTD
二线制
三线制
加热器
控制对象
AC
~
+
_
+
_
24V DC
5～30V DC
AC电源
固态继电器
