XD 系列 PLC 扩展模块用户手册 2. 数字量扩展模块
14
2.3.2 PNP 输入规格及接线
1）PNP 输入规格
项目
说明
输入信号电压
DC24V±10%
输入信号电流
7mA/DC24V
输入 ON 电流
4.5mA 以上
输入 OFF 电流
1.5mA 以下
输入响应时间
约 10ms
输入信号形式
接点输入或 PNP 开集电极晶体管
电路绝缘
光电耦合绝缘
输入动作显示
输入 ON 时 LED 灯亮
2）PNP 输入接线示例
24V+
DC电源
R2
R1
24V-
COM
X 0
X 7
DC24V
传感器供给电源
R4
R3
I=7mA
传感器
开关
XD 系列 PLC 扩展模块用户手册 2. 数字量扩展模块
15
2.4 输出规格及接线
2.4.1 输出规格
1）继电器输出
项目
说明
外部电源
AC250V、DC30V 以下
电路绝缘
机械绝缘
动作指示
LED 指示灯
最大
负载
阻性负载
3A
感性负载
80VA
灯负载
100W
最小负载
DC5V 2mA
响应
时间
OFF→ON
10ms
ON→OFF
10ms
2）普通晶体管输出
项目
说明
外部电源
DC5~30V 以下
电路绝缘
光耦绝缘
动作指示
LED 指示灯
最大
负载
阻性负载
0.3A
感性负载
7.2W/DC24V
灯负载
1.5W/DC24V
最小负载
DC5V 2mA
开路漏电流
0.1mA 以下
响应
时间
OFF→ON
0.2ms 以下
ON→OFF
0.2ms 以下
Y*0
Y*1
Y*2
Y*3
继
电
器
动
驱
路
电
+24V
电
路
驱
动
耦
光
Y*0
Y*1
Y*2
Y*3
XD 系列 PLC 扩展模块用户手册 2. 数字量扩展模块
16

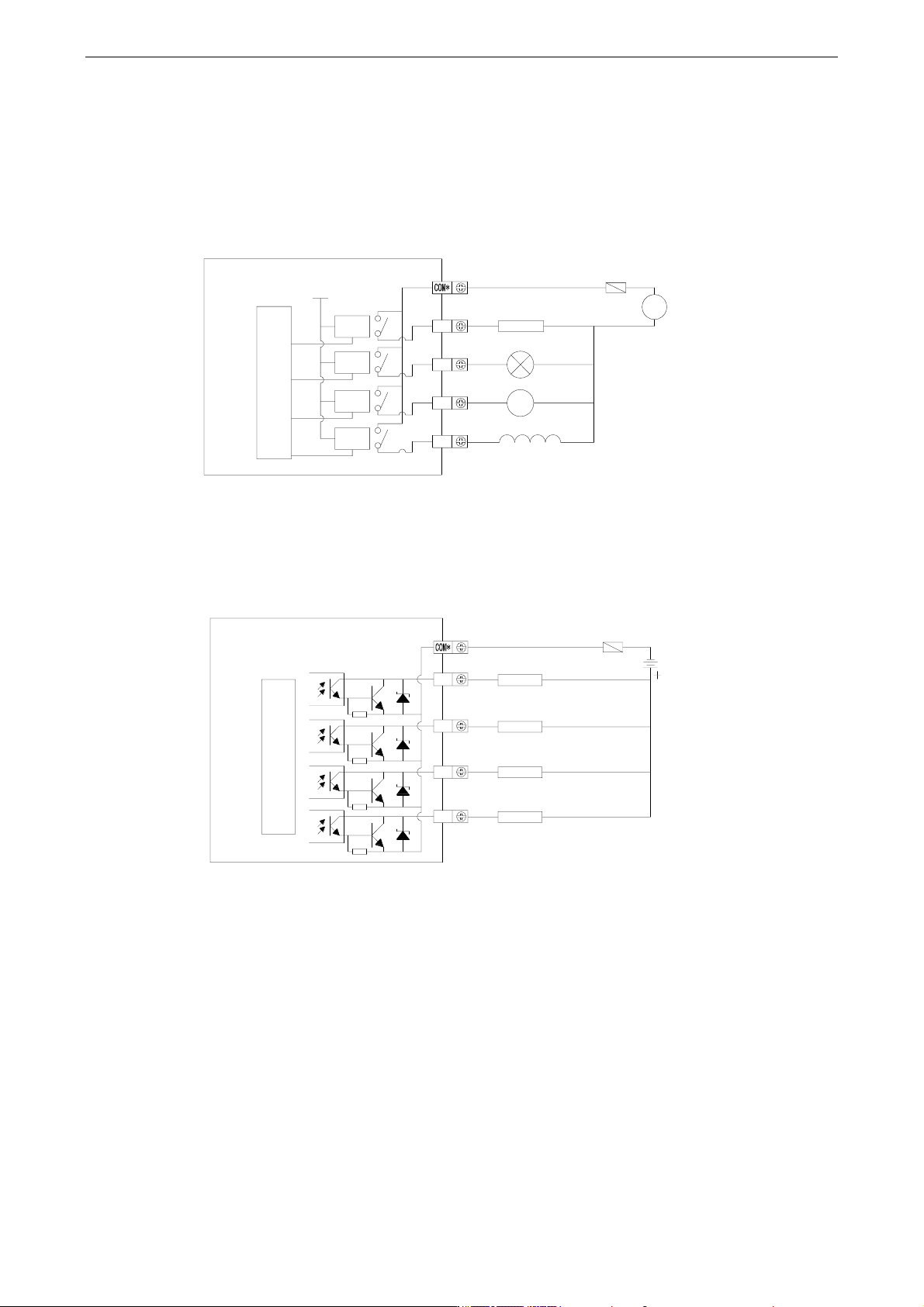

2.4.2 输出接线
1）继电器型输出接线
2）晶体管型输出接线
输出继电器
5A～10A的熔断器
的基板配线，每四点设置
防止负载短路等故障烧坏模块
<AC250V
AC电源
～
负载
5A～10A
M
Y*0
Y*1
Y*2
Y*3
继
电
器
动
驱
路
电
+24V
Y*0
光
耦
动
驱
路
电
1A
负载
负载
负载
负载
DC5~30V
DC电源
为防止负载短路等故障烧坏
输出单元，烧坏模块的基本
配线，请选用合适各负载的
的保险。
Y*3
Y*2
Y*1
