XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
149

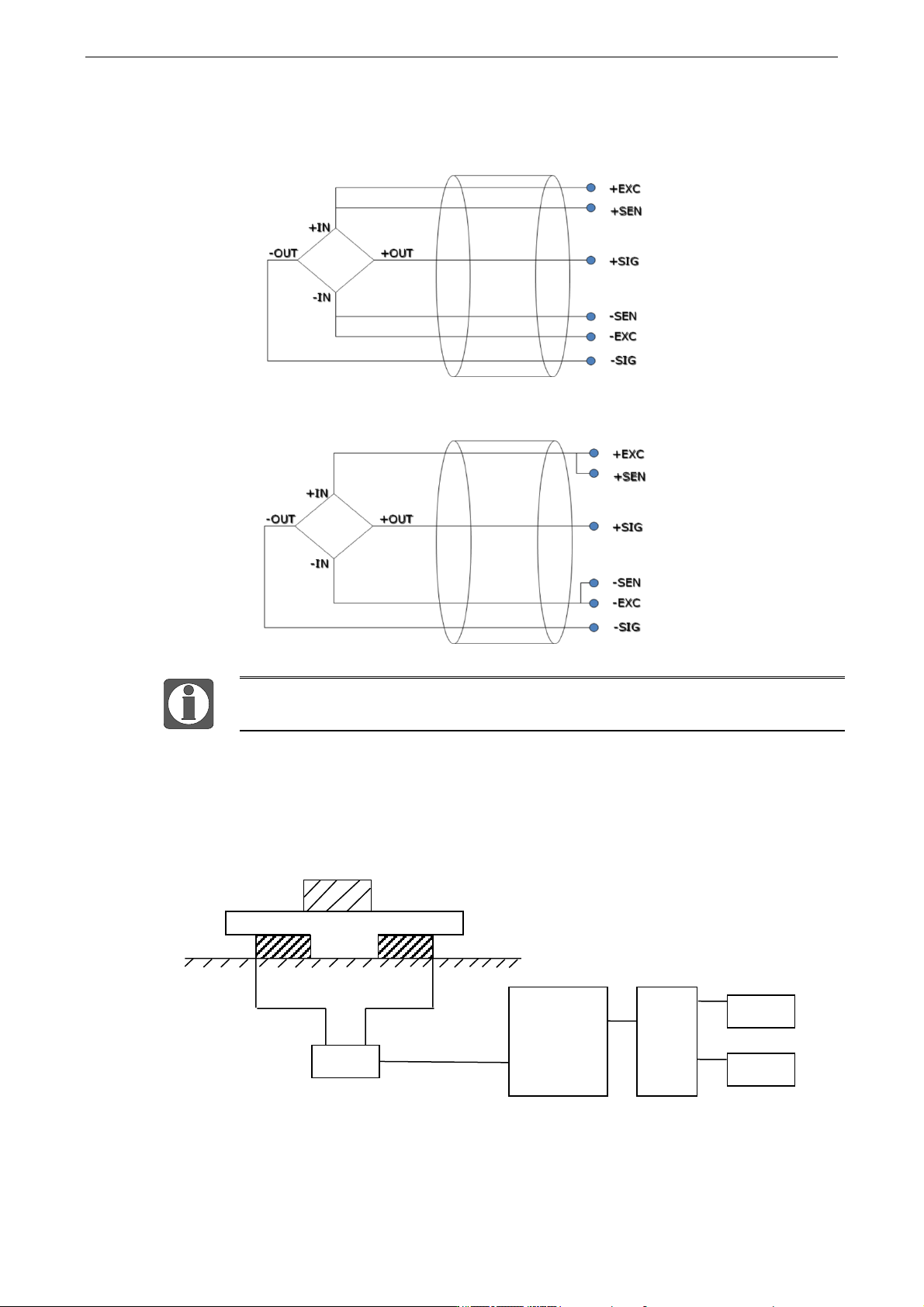

2）与传感器连接
⚫ 六线式的连接方式
⚫ 四线式的连接方式
如果传感器是四线制，将 EXC1-与 SEN1-短接，EXC1+与 SEN1+短接。
6.3.4 称重系统组成
成套工业称重系统（称）主要包括下列部件：
承重元件
JB
压力传感
器
压力传感
器
基础
XD-
E2WT-B
PLC
PC
显示
负荷
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
150
上图为带一个 XD-E2WT-B 模块的称重系统的设置。
名称
说明
承重元件
承重元件用来支撑要称重的负荷。包括平台、料斗、空中调运车，容器等等。
压力传感器
压力传感器是能将物理值（即重量）转换为一个成比例的电信号的测量传感
器。
装配元件
装配元件可确保称重传感器正确的运行，装配元件和导向元件可防止载荷超
重，载荷超重会引起测量错误并损坏称重传感器。载荷超重是由未设计的称重
传感器弹簧作用方向上的力（侧向力）而引起的。
接线盒
接线盒（JB）用来将来自几个并行转换的称重传感器的信号线汇集在一起。
XD-E2WT-B
XD-E2WT-B 模块可用作一个电子评价装置，它获取来自压力传感器的信号，并
进一步做出评价。
6.3.5 模块功能描述
2 路压力测量模块 XD-E2WT-B 可提供下列功能：
⚫ 压力传感器的校正
⚫ 压力传感器信号的采集
⚫ 重量值的计算
⚫ 0～10mV 电压信号检测
1）压力传感器介绍

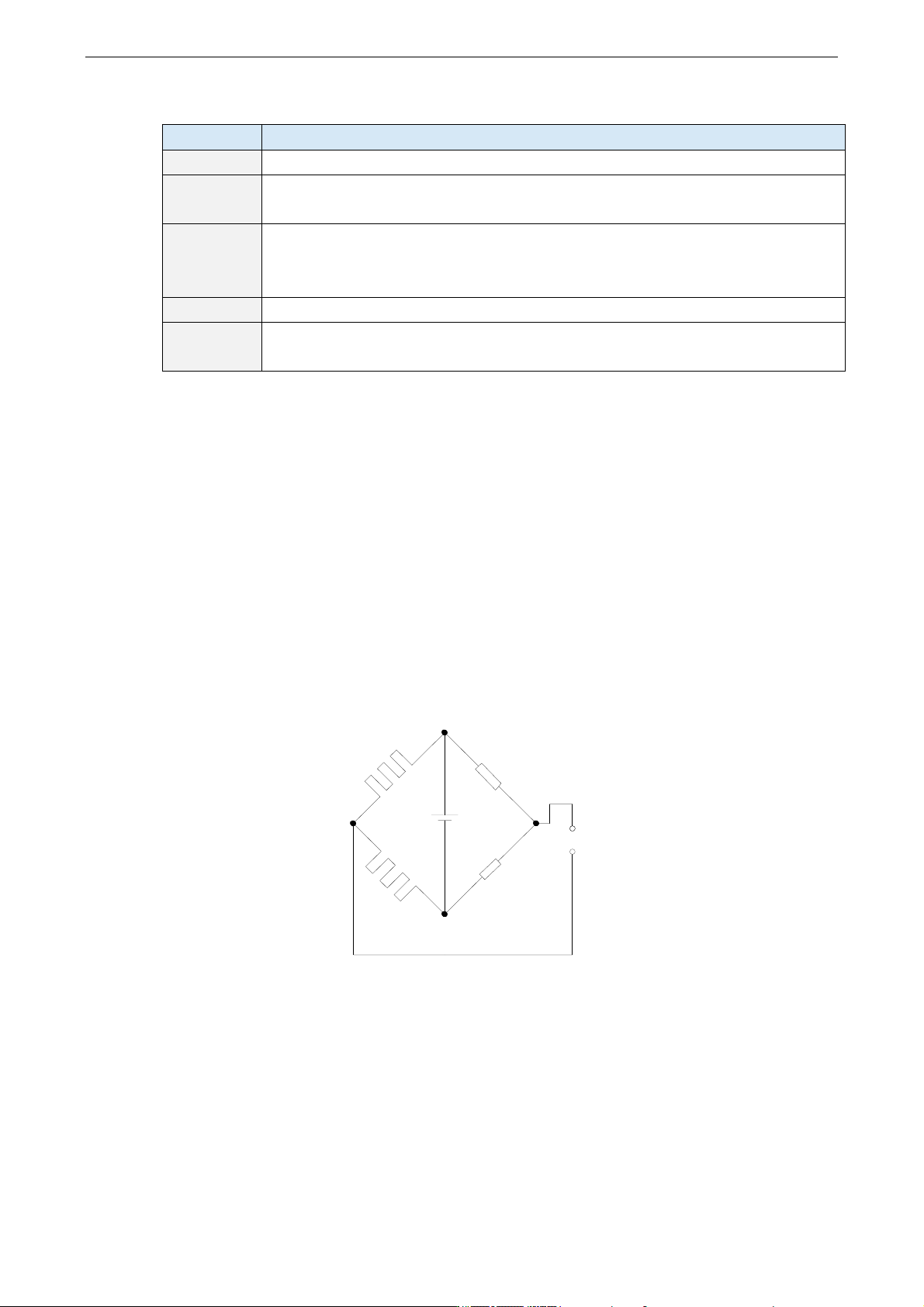

压力传感器是基于电阻应变效应原理工作的。其原理图如下：
r1 和 r2 为应变电阻，与两个固定电阻 R3 和 R4 组成桥式电路。由于 r1 和 r2 的阻值变化使电桥
失去平衡，从而获得不平衡电压 Uo 作为传感器的输出信号。
U+和 U-分别为传感器电源正端和负端，供给电源可以选择本模块提供的 5V 电源或者外接电源
供电。
S+和 S-分别为传感器输出信号正端和负端，将此输出毫伏电压信号与本模块连接，即可以检测
压力大小。
r2
R3
R4
S-
S+
E
Uo
U-
U+
r1
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
151
6.3.6 输入输出定义号分配
第一扩展模块寄存器定义号
软元件
通道
地址
说明
备注
输出线圈
CH1
Y10000
共振测定
Y10001
写入自定义参数
Y10002
清零
Y10003
标定
CH2
Y10004
共振测定
Y10005
写入自定义参数
Y10006
清零
Y10007
标定
输入线圈
CH1
X10000
CH1 错误
CH1
X10001
CH1 陷波使能
CH2
X10002
CH2 错误
CH2
X10003
CH2 陷波使能
输入寄存器
CH1
ID10000
当前数字量/CH1 共振频率显示
双字
ID10002
当前重量
双字
CH2
ID10004
当前数字量/ CH2 共振频率显示
双字
ID10006
当前重量
双字
第二扩展模块寄存器定义号
软元件
通道
地址
说明
备注
输出线圈
CH1
Y10100
共振测定
Y10101
写入自定义参数
Y10102
清零
Y10103
标定
CH2
Y10104
共振测定
Y10105
写入自定义参数
Y10106
清零
Y10107
标定
输入线圈
CH1
X10100
CH1 错误
CH1
X10101
CH1 陷波使能
CH2
X10102
CH2 错误
CH2
X10103
CH2 陷波使能
输入寄存器
CH1
ID10100
当前数字量/CH1 共振频率显示
双字
ID10102
当前重量
双字
CH2
ID10104
当前数字量/ CH2 共振频率显示
双字
ID10106
当前重量
双字
。。。。。。
