XD 系列 PLC 扩展模块用户手册 4. 模拟量输出模块
105

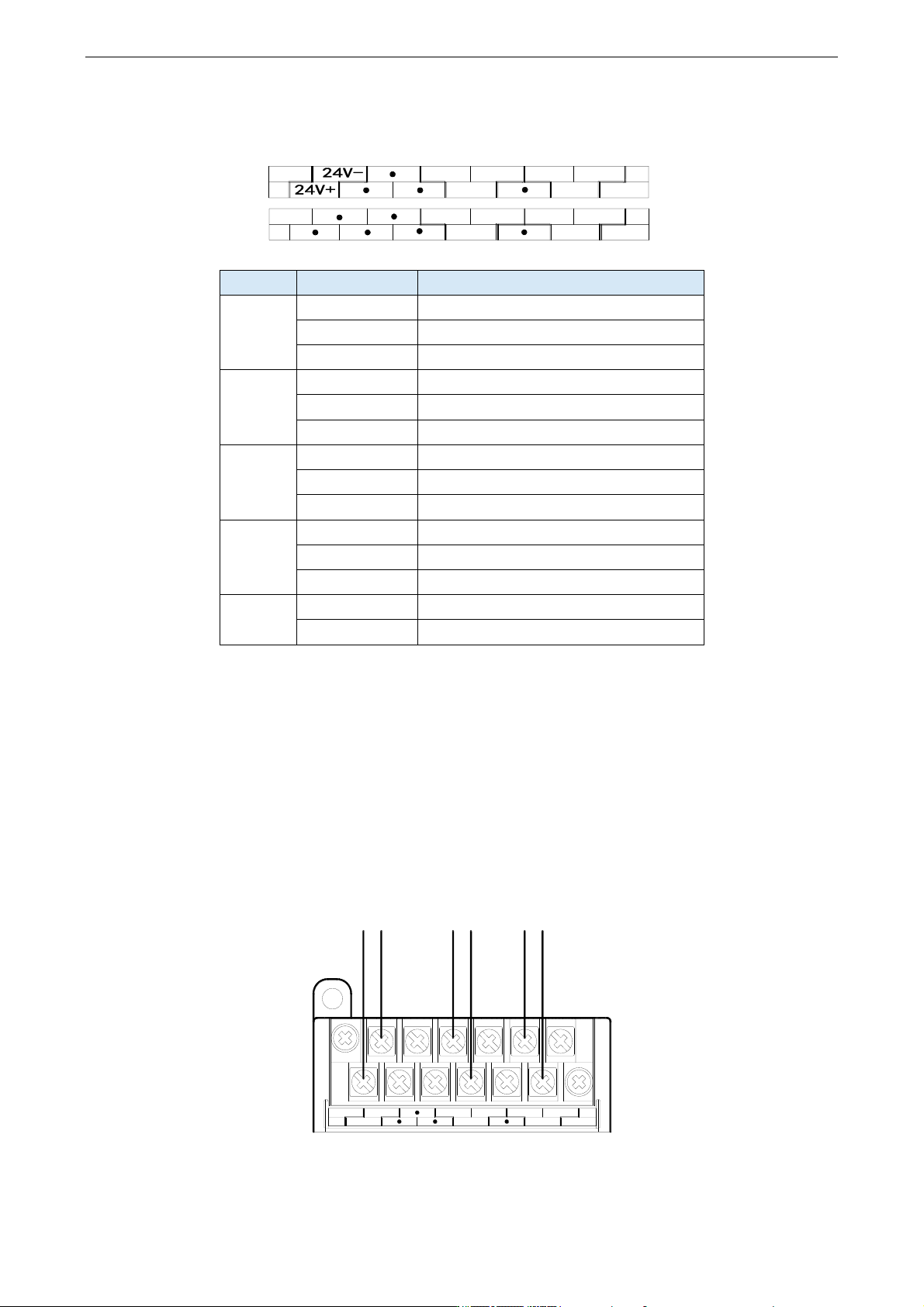

4.3.2 端子说明
通道
端子名
信号名
CH0
AO0
电流模拟量输出
VO0
电压模拟量输出
C0
CH0 模拟量输出公共端
CH1
AO1
电流模拟量输出
VO1
电压模拟量输出
C1
CH1 模拟量输出公共端
CH2
AO2
电流模拟量输出
VO2
电压模拟量输出
C2
CH2 模拟量输出公共端
CH3
AO3
电流模拟量输出
VO3
电压模拟量输出
C3
CH3 模拟量输出公共端
-
24V+
+24V 电源
24V-
电源公共端
4.3.3 外部连接
外部连接时，注意以下几个方面：
⚫ 为避免干扰，请使用屏蔽线，并对屏蔽层单点接地。
⚫ XD-E4DA 外接＋24V 电源时，请使用 PLC 本体上的 24V 电源，避免干扰。
1）电压单端输出
AO1
AO0
VO0
VO1
C1
C0
AO2 C3
VO2
C2 AO3
VO3
C0
VO0
AO0 C1
VO1
AO1
24V+
24V-
24V
0V
VO0-
VO0+
VO1-
VO1+
0CH
1CH
XD 系列 PLC 扩展模块用户手册 4. 模拟量输出模块
106
2）电流单端输出
XD-E4DA 电流输出侧接线如下图所示：
R<500Ω
i
AO_+
C_
4.3.4 输入输出定义号分配
XD 系列模拟量模块不占用 I/O 单元，转换的数值直接送入 PLC 寄存器，通道对应的 PLC 寄存
器定义号如下：
每一通道只有将使能开关开启才可以使用。
第一扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10000
Y10000
1CH
QD10001
Y10001
2CH
QD10002
Y10002
3CH
QD10003
Y10003
第二扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10100
Y10100
1CH
QD10101
Y10101
2CH
QD10102
Y10102
3CH
QD10103
Y10103
C0
VO0
AO0 C1
VO1
AO1
24V+
24V-
24V
0V
AO0-
AO0+
AO1-
AO1+
0CH
1CH
XD 系列 PLC 扩展模块用户手册 4. 模拟量输出模块
107
第三扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10200
Y10200
1CH
QD10201
Y10201
2CH
QD10202
Y10202
3CH
QD10203
Y10203
第四扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10300
Y10300
1CH
QD10301
Y10301
2CH
QD10302
Y10302
3CH
QD10303
Y10303
第五扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10400
Y10400
1CH
QD10401
Y10401
2CH
QD10402
Y10402
3CH
QD10403
Y10403
第六扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10500
Y10500
1CH
QD10501
Y10501
2CH
QD10502
Y10502
3CH
QD10503
Y10503
第七扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10600
Y10600
1CH
QD10601
Y10601
2CH
QD10602
Y10602
3CH
QD10603
Y10603
第八扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10700
Y10700
1CH
QD10701
Y10701
2CH
QD10702
Y10702
3CH
QD10703
Y10703
