XD 系列 PLC 扩展模块用户手册 4. 模拟量输出模块
107
第三扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10200
Y10200
1CH
QD10201
Y10201
2CH
QD10202
Y10202
3CH
QD10203
Y10203
第四扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10300
Y10300
1CH
QD10301
Y10301
2CH
QD10302
Y10302
3CH
QD10303
Y10303
第五扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10400
Y10400
1CH
QD10401
Y10401
2CH
QD10402
Y10402
3CH
QD10403
Y10403
第六扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10500
Y10500
1CH
QD10501
Y10501
2CH
QD10502
Y10502
3CH
QD10503
Y10503
第七扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10600
Y10600
1CH
QD10601
Y10601
2CH
QD10602
Y10602
3CH
QD10603
Y10603
第八扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10700
Y10700
1CH
QD10701
Y10701
2CH
QD10702
Y10702
3CH
QD10703
Y10703
XD 系列 PLC 扩展模块用户手册 4. 模拟量输出模块
108
第九扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10800
Y11000
1CH
QD10801
Y11001
2CH
QD10802
Y11002
3CH
QD10803
Y11003
第十扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD10900
Y11100
1CH
QD10901
Y11101
2CH
QD10902
Y11102
3CH
QD10903
Y11103
第十一扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD11000
Y11200
1CH
QD11001
Y11201
2CH
QD11002
Y11202
3CH
QD11003
Y11203
第十二扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD11100
Y11300
1CH
QD11101
Y11301
2CH
QD11102
Y11302
3CH
QD11103
Y11303
第十三扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD11200
Y11400
1CH
QD11201
Y11401
2CH
QD11202
Y11402
3CH
QD11203
Y11403
第十四扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD11300
Y11500
1CH
QD11301
Y11501
2CH
QD11302
Y11502
3CH
QD11303
Y11503
XD 系列 PLC 扩展模块用户手册 4. 模拟量输出模块
109
第十五扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD11400
Y11600
1CH
QD11401
Y11601
2CH
QD11402
Y11602
3CH
QD11403
Y11603
第十六扩展模块寄存器定义号
通道
DA 信号
通道的使能开关
0CH
QD11500
Y11700
1CH
QD11501
Y11701
2CH
QD11502
Y11702
3CH
QD11503
Y11703
⚫ 将不用的通道禁止可以提高输入/输出的扫描速度。
⚫ 当运行过程中关闭输出的使能开关，对应的输出通道保持原来输出不变。
4.3.5 工作模式设定
工作模式的设定有两种方法可选（这 2 种方式的效果是等价的）
⚫ 通过控制面板配置
⚫ 通过 Flash 寄存器设置

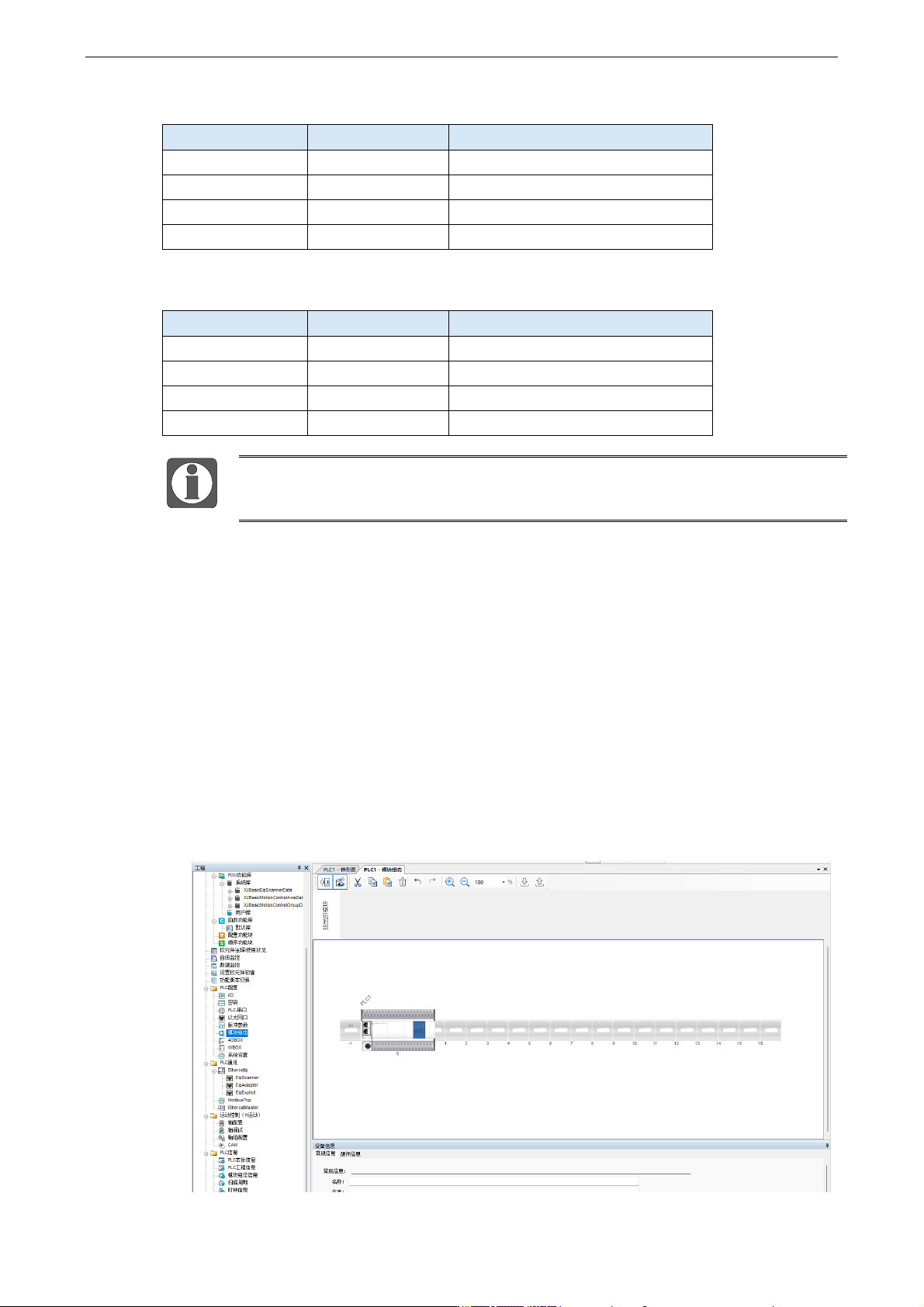

1）配置面板配置
1
、
请使用 3.8.0a 及以上版本信捷 PLC 编程工具软件对模块进行配置，点击左侧工程栏【PLC
配置】-【模块组态】，弹出扩展模块设置窗口。3.8.0a 以下版本信捷 PLC 编程工具软件可
以点击左侧工程栏【PLC 配置】-【扩展模块】进行配置。
