XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
130
6 压力测量模块
6.1 压力测量模块概述
XD 系列压力测量模块，支持 1~4 路压力信号输入。
6.1.1 命名规则
XD
E
WT
①
系列名称
XD：XD 系列扩展模块
②
指代扩展模块
E：表示扩展模块
③
输入路数
1 或 2 或 4
④
模块类型
WT：表示压力测量
⑤
开发序号
A 或 B 或 C 或 D
6.1.2 型号一览
型号
描述
压力测量
XD-E1WT-A
1 路压力测量模块，检测范围 DC -39.06mV～39.06mV
XD-E2WT-A
2 路压力测量模块，检测范围 DC -39.06mV～39.06mV
XD-E4WT-A
4 路压力测量模块，检测范围 DC -39.06mV～39.06mV
XD-E2WT-B
2 路压力测量模块，检测范围 DC 0mV～10mV
XD-E1WT-C
1 路压力测量模块，检测范围 DC 0mV～10mV
XD-E2WT-C
2 路压力测量模块，检测范围 DC 0mV～10mV
XD-E4WT-C
4 路压力测量模块，检测范围 DC 0mV～10mV
XD-E1WT-D
1 路压力测量模块，检测范围 DC -20mV～20mV
XD-E2WT-D
2 路压力测量模块，检测范围 DC -20mV～20mV
XD-E4WT-D
4 路压力测量模块，检测范围 DC -20mV～20mV
6.1.3 一般规格
项目
规格
使用环境
无腐蚀性气体
环境温度
0~60℃
保存环境温度
-20~70℃
环境湿度
5~95%RH
保存环境湿度
5~95%RH
安装
可用 M3 的螺丝固定或直接安装在 DIN46277（宽 35mm）的导轨上
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
131

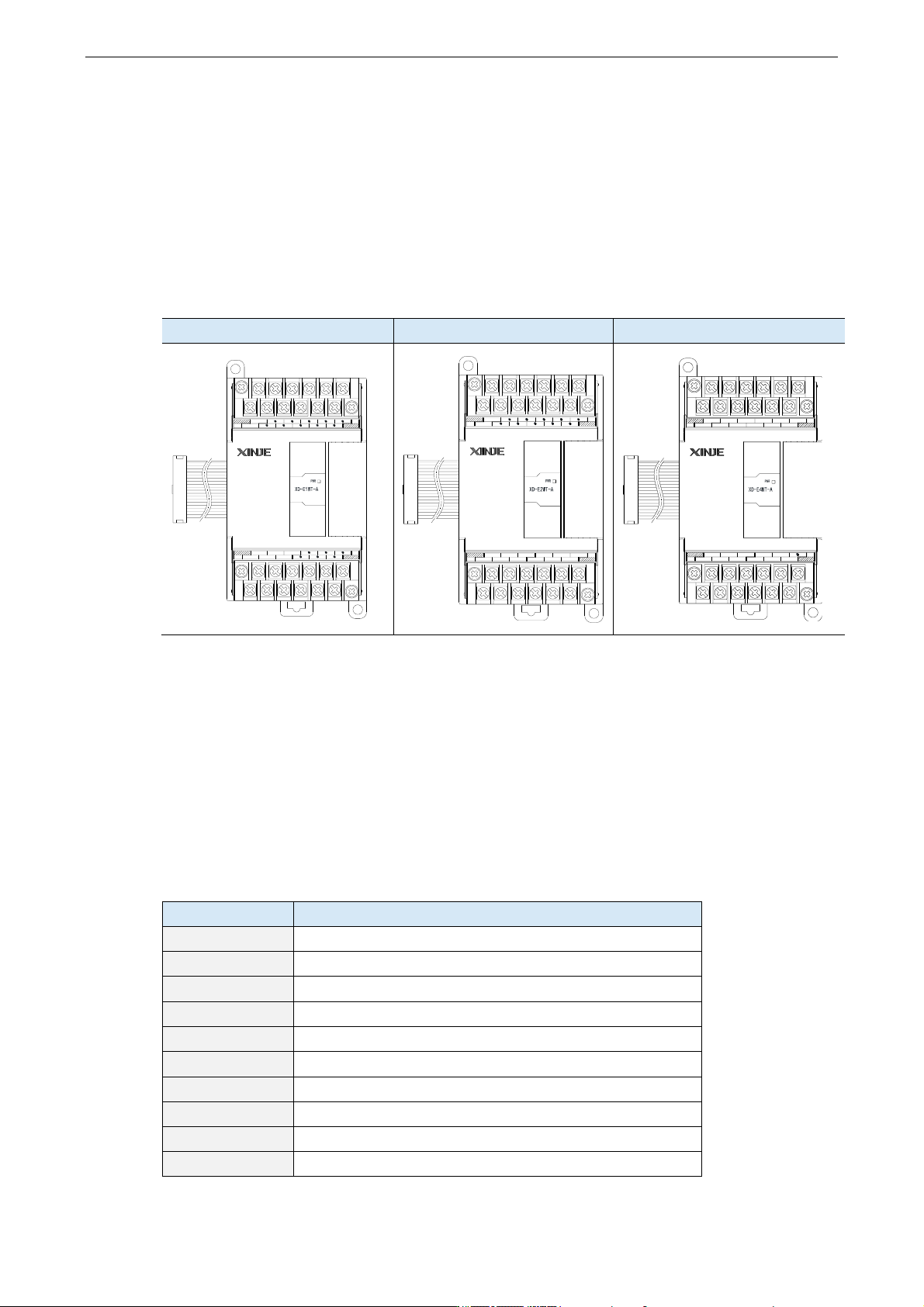

6.2 1~4 路压力测量模块 XD-EnWT-A
6.2.1 模块特点及规格
n 路压力测量模块 XD-EnWT-A 作为 XD 系列 PLC 的扩展模块，可用于检测-39.06mV～39.06mV
的电压信号或采集压力传感器的电压信号，并将模拟量电压值通过 A/D 转换成数字值并进行运
算。
XD-E1WT-A
XD-E2WT-A
XD-E4WT-A
1）模块特点
⚫ 可采集 1/2/4 路压力传感器的模拟量电压信号；
⚫ 可检测-39.06mV～39.06mV 的电压信号；
⚫ 24 位的高精度 A/D 转换；
⚫ 作为 XD 系列的特殊功能模块，XD3/XD3E 最多可在 PLC 主单元右边连接 10 台模块，
XD5/XDM/XDC/XD5E/XDME/XDH 可扩展 16 个模块，XD1/XD2 不支持扩展模块。
2）模块规格
项目
内容
模拟量输入范围
DC -39.06mV～39.06mV
分辨率
1/16777216（24Bit）
综合精确度
±0.1%
转换速度
0-250 次/秒
模块供电电源
DC24V±10%，100mA
传感器激励电源
5VDC/120mA，可并联 4 只 350Ω称重传感器
使用环境
无腐蚀性气体
环境温度
0℃~60℃
环境湿度
5~95%RH（不可结露）
软件版本
V3.2 及以上
24V+
24V-
SIG1-
SEN1+
SIG1+
SEN1-
AI
EXC1-
EXC1+
24V+
24V-
SIG1-
SEN1+
SIG1+
SEN1-
AI
EXC1-
EXC1+
SH1
SIG2-
SEN2+
SIG2+
SEN2-
24V+
24V-
SIG1-
SEN1+
SIG1+
SEN1-
AI
EXC1-
EXC1+
SH1
SIG2-
SEN2+
SIG2+
SEN2-
EXC2+
EXC2-
SIG3+
SIG3-
SEN3+
SEN3-
SIG4+
SIG4-
SEN4+
SEN4-
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
132

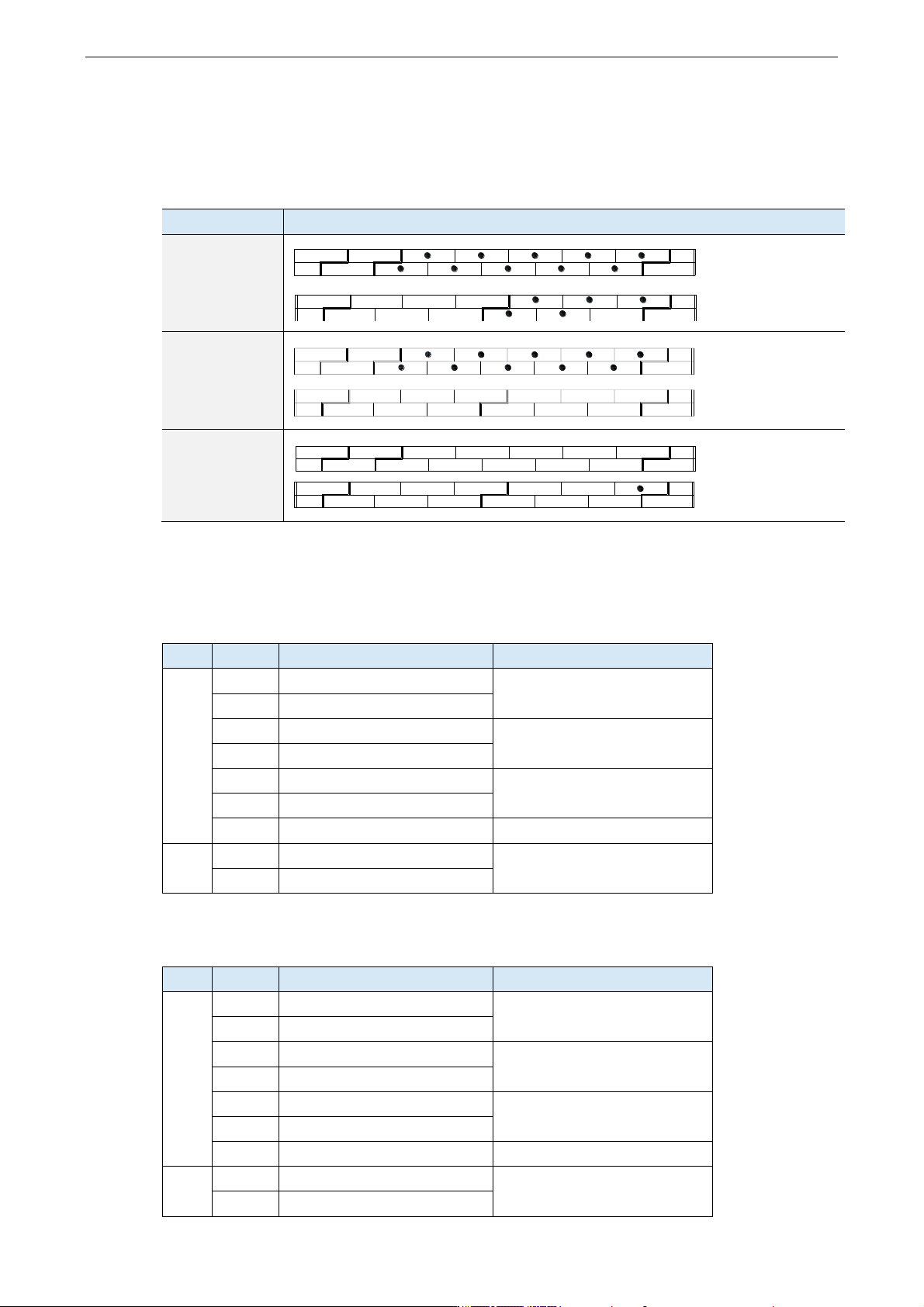

6.2.2 端子说明
1）端子排布
模块型号
端子排列
XD-E1WT-A
XD-E2WT-A
XD-E4WT-A
2）端子信号
⚫ XD-E1WT-A
通道
端子名
信号名
含义
CH1
EXC1+
激励电压输出正端
供给传感器 5V 电源
EXC1-
激励电压输出负端
SIG1+
信号输入正端
接传感器信号输出端
SIG1-
信号输入负端
SEN1+
激励反馈电压输入正端
激励电压反馈信号
SEN1-
激励反馈电压输入负端
SH1
屏蔽线
-
24V+
+24V 电源
模块电源
24V-
电源公共端
⚫ XD-E2WT-A
通道
端子名
信号名
含义
CH1
EXC1+
激励正
接传感器的电源输入端
EXC1-
激励负
SIG1+
信号正
接传感器信号输出端
SIG1-
信号负
SEN1+
反馈正
接传感器反馈电压输出端
SEN1-
反馈负
SH1
屏蔽
接传感器接地端
CH2
EXC1+
激励正
接传感器的电源输入端
EXC1-
激励负
SIG1-
SEN1+
SIG1+
SEN1-EXC1-
EXC1+
SH1
24V+
24V-
24V+
24V-
SIG1-
SEN1+
SIG1+
SEN1-EXC1-
EXC1+
SH1
SIG2-
SEN2+
SIG2+
SEN2-
24V+
24V-
EXC2+
EXC2-
SIG3+
SIG3-
SEN3+
SEN3-
SIG4+
SIG4-
SEN4+
SEN4-
SIG1-
SEN1+
SIG1+
SEN1-EXC1-
EXC1+
SH1
SIG2-
SEN2+
SIG2+
SEN2-
