XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
157

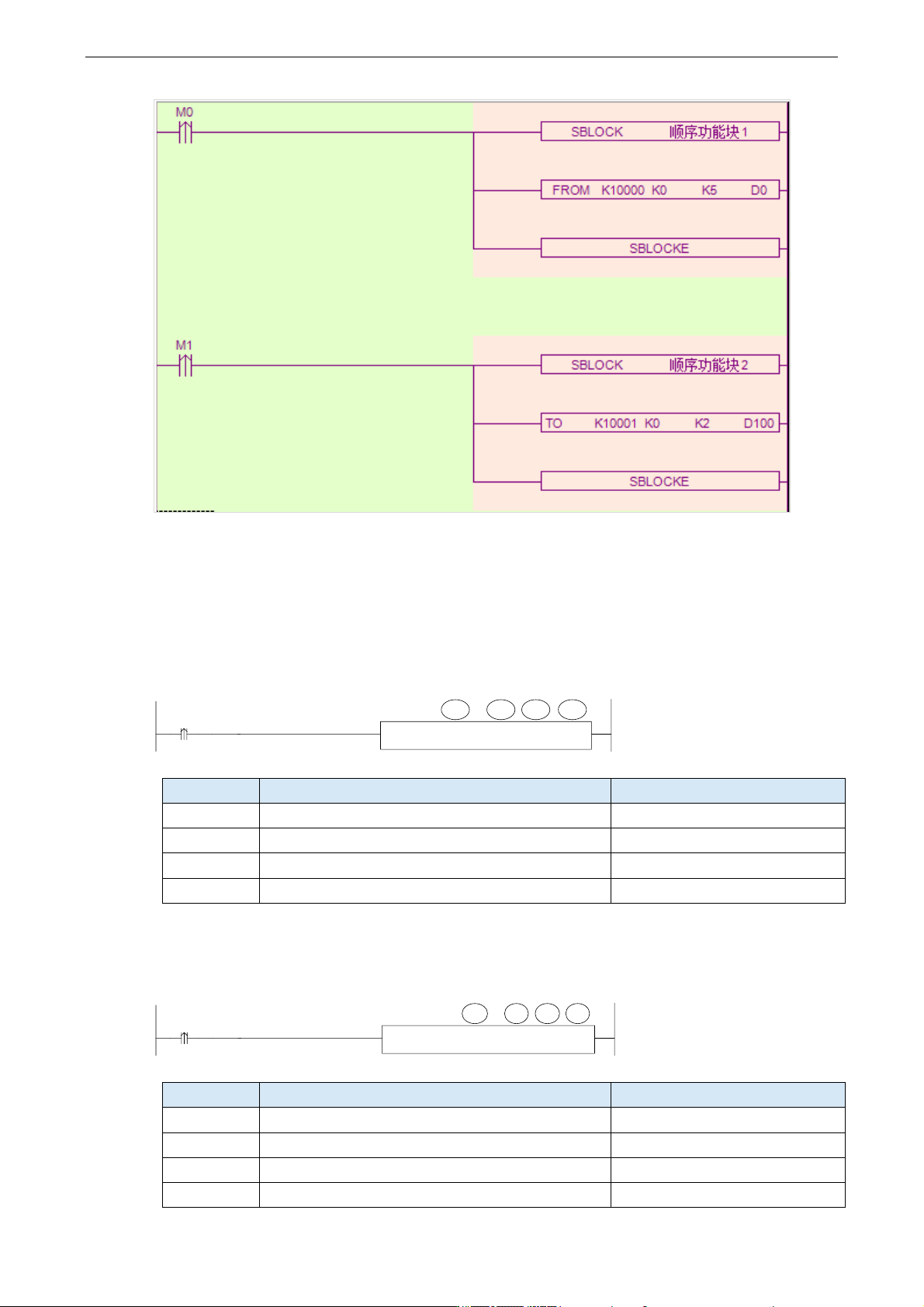

（d）转化为梯形图
指令解析
⚫ 写入模块指令 TO
将本体指定寄存器数据信息写入至指定模块地址中，以字为操作单位。
M1
TO K10000 K0 K2 D0
S1
S2 S3 D1
操作数
功能
可用操作数
S1
目标模块号，范围：10000~10015。
K、TD，CD，D，HD，FD
S2
写模块的首地址。
K、TD，CD，D，HD，FD
S3
写入寄存器个数（字数）。
K、TD，CD，D，HD，FD
D1
本体内存放写入数据的寄存器首地址。
TD，CD，D，HD，FD
⚫
⚫ 读取模块指令 FROM
将指定模块地址中数据信息读取至本体指定寄存器中，以字为操作单位。
M1
FROM K10000 K0 K2 D0
S1
S2 S3 D1
操作数
功能
可用操作数
S1
目标模块号，范围：10000~10015。
K、TD，CD，D，HD，FD
S2
读模块的首地址。
K、TD，CD，D，HD，FD
S3
读取寄存器个数（字数）。
K、TD，CD，D，HD，FD
D1
本体接收寄存器首地址。
TD，CD，D，HD，FD
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
158
⚫ FROM/TO 指令只能写在 BLOCK 顺序功能块里，固件版本 V3.4.5 以下的 XD
系列 PLC 仅允许最多 8 个 BLOCK 功能块；固件版本 V3.4.5 及以上的 XD/XL
系列 PLC，程序里最多可写 100 个 BLOCK，但同时最多只能运行 8 个。
⚫ 模块起始编号从 K10000 开始，#1 模块为 K10000，#2 模块为 K10001……以
此类推，#16 模块为 K10015。

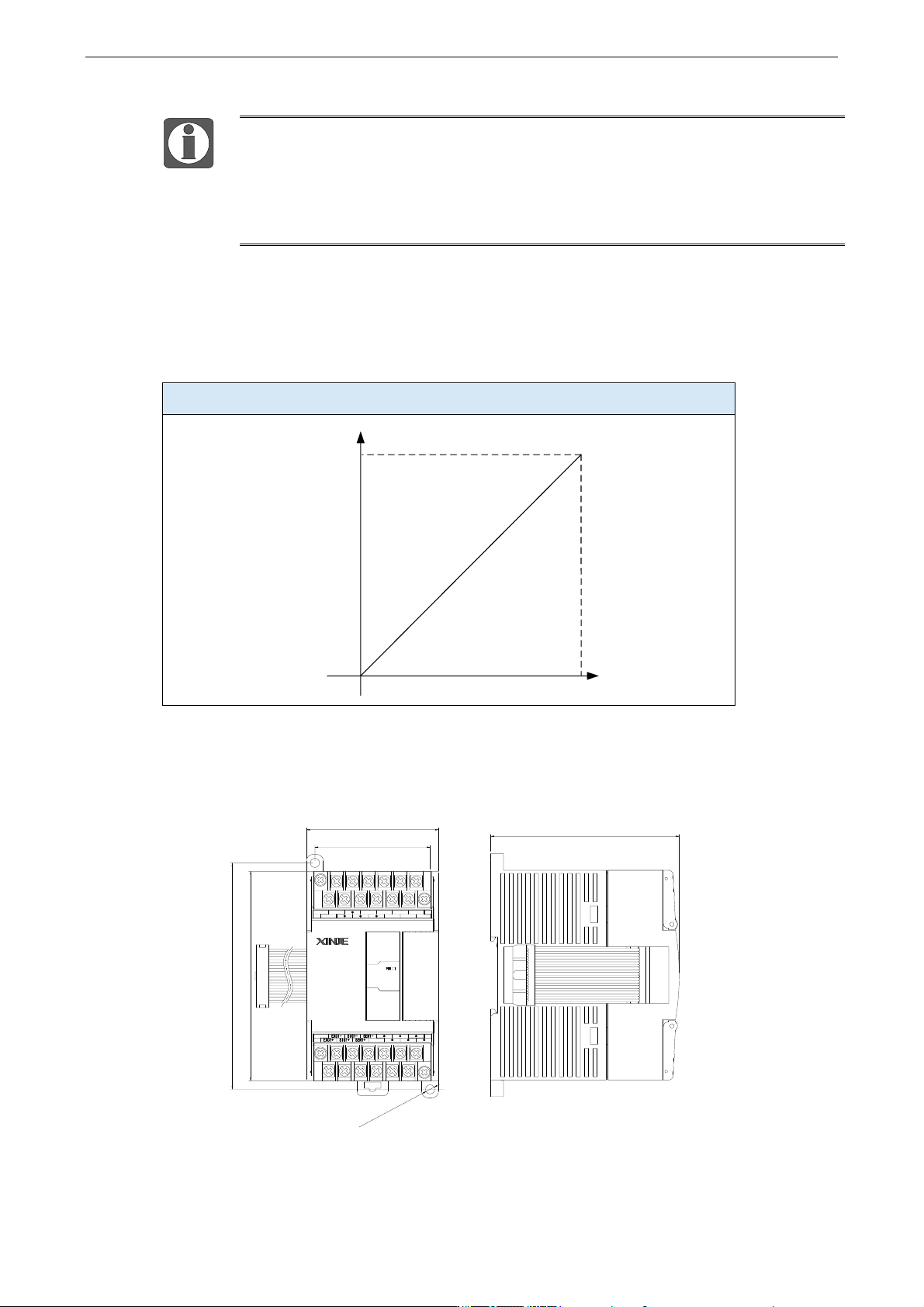

6.3.10 模数转换图
输入电压模拟量与转换的数字量关系如下图所示：
0~10mV 电压模拟量输入
模拟量
数
字
量
10mv
0
16777215
6.3.11 外观尺寸图
（单位：mm）
63.0
100.0
108.0
55.0
2-
∅
4.3
XD-E2WT-B
AI
24V+
24V-
SH2
SEN2+ SIG2+ EXC2+
SEN2-
SIG2- EXC2-
SH1
89.9
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
159
6.3.12 编程举例
例：以 1#模块通道 1 为例：
程序：
M0
SBLOCK
顺序功能块1
M11
OUT Y10002
K10000 K0 K2 HD0
Y10003
TMR T3 K50 K100
T3
RST Y10003
RST M0
TO
SBLOCKE
置零
通道1清零
通道1砝码写入
HD0：砝码值写入
通道1标定
通道1标定
通道1砝码写入
说明：
通过 Y10002 进行清零。
通过 FORM/TO 指令进行砝码值写入，首先将砝码值输入到数据寄存器 HD0 中，置位 M0，将
数据寄存器 HD0 写入到#1 模块的通道 1；
先放置砝码，然后通过 Y10003 进行标定，当重量显示值与砝码值相同时，标定完成。
