XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
197
说明：
通过 FORM/TO 指令进行所有参数的读取和通用工作参数的写入；
置位 M1 写入通道 1 所有参数；
零点标定：置位 M2，进行零点标定，若零点标定成功，则 X10002 置 ON；
增益标定：增益标定之前先写入砝码值，置位 M3，将 HD12 砝码输入值写入模块，写入成功
后，写入完成标志 M4 置 ON 后进行增益标定，置位 M5 开始增益标定，预设稳定时间 3 秒，等
待秤体稳定，增益标定成功 X10002 置 ON 或标定时间 T1 到，复位 M4、M5，增益标定完成。
XD 系列 PLC 扩展模块用户手册 7. 温度控制模块
198
7 温度控制模块
7.1 温度控制模块概述
XD 系列温度控制模块，支持 2~6 路温度控制。
7.1.1 命名规则
XD
E
①
系列名称
XD：XD 系列扩展模块
②
指代扩展模块
E：表示扩展模块
③
输入路数
2 或 4 或 6
④
输入信号
PT：表示两线制热电阻信号
PT3：表示三线制热电阻信号
TC：表示热电偶信号
⑤
PID 控制
P：表示支持 PID 控制
⑥
是否隔离
H：表示各通道隔离处理
7.1.2 型号一览
型号
描述
温度控制
XD-E6PT-P
6 路热电阻温度测量模块，支持 Pt100、Pt1000 铂热电
阻，分辨率 0.1℃，带 PID 调节
XD-E4PT3-P
4 路热电阻（三线制）温度测量模块，支持 Pt100、
Pt1000 铂热电阻，分辨率 0.1℃，带 PID 调节
XD-E6TC-P
6 路热电偶温度测量模块，支持 K、S、E、N、B、T、
J、R 型热电偶，分辨率 0.1℃，带 PID 调节
XD-E6TC-P-H
6 路热电偶温度测量模块，支持 K、S、E、N、B、T、
J、R 型热电偶，分辨率 0.1℃，带 PID 调节，各通道隔
离处理
XD-E2TC-P
2 路热电偶温度测量模块，支持 K、S、E、N、B、T、
J、R 型热电偶，分辨率 0.1℃，带 PID 调节
XD 系列 PLC 扩展模块用户手册 7. 温度控制模块
199

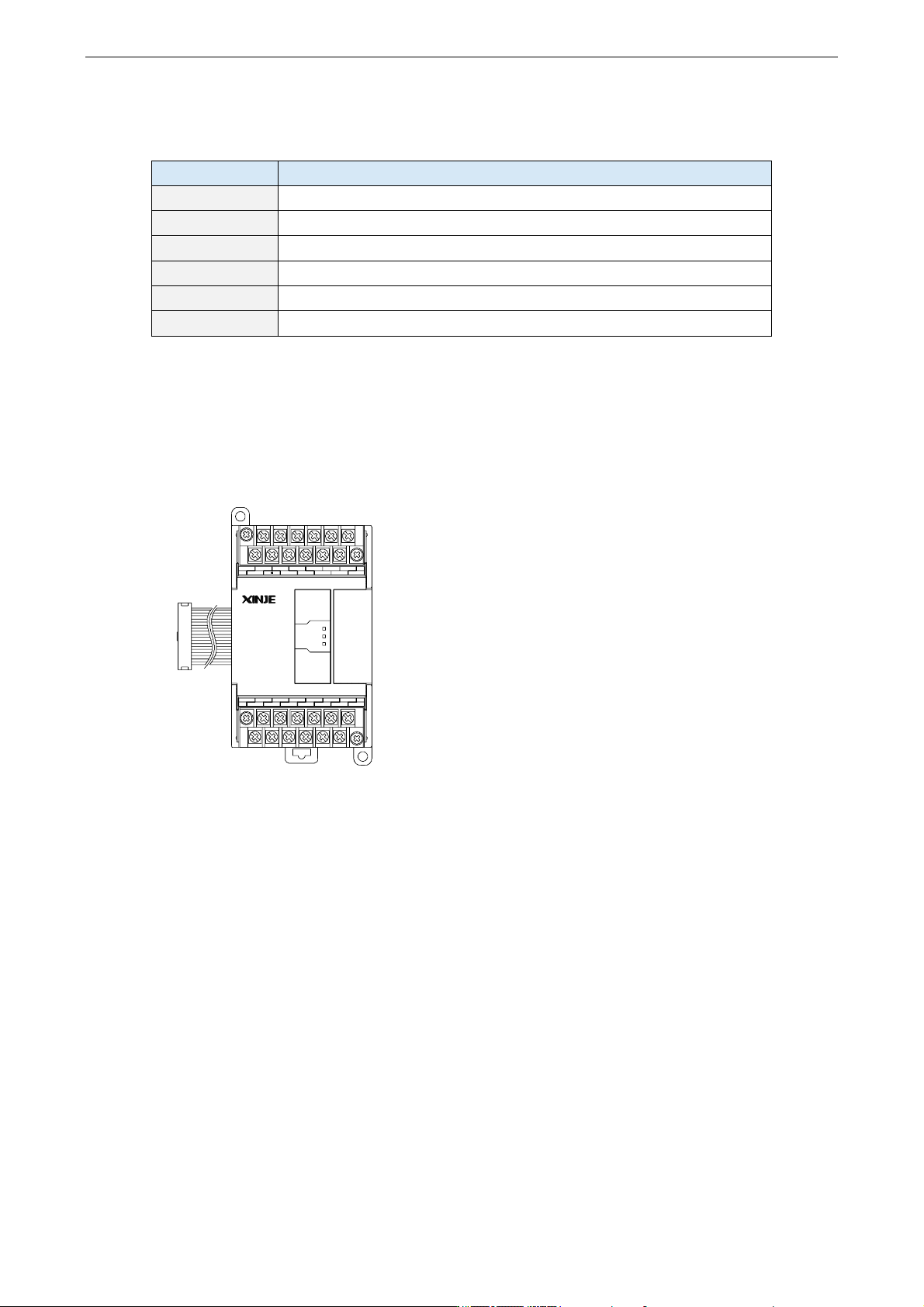

7.1.3 一般规格
项目
规格
使用环境
无腐蚀性气体
环境温度
0~60℃
保存环境温度
-20~70℃
环境湿度
5~95%RH
保存环境湿度
5~95%RH
安装
可用 M3 的螺丝固定或直接安装在 DIN46277（宽 35mm）的导轨上
7.2 6 路两线制热电阻温度控制模块 XD-E6PT-P
7.2.1 模块特点及规格
XD-E6PT-P 温度 PID 控制模块，对 6 路热电阻温度信号进
行处理，并把它们传输到 PLC 主单元。
1）模块特点
⚫ 二线制铂热电阻输入，分度号 Pt100、Pt1000。
⚫ 6 通道输入，6 通道输出，6 组独立 PID 参数，支持自整定功能。
⚫ 1mA 恒流输出，不受外界环境变化影响。
⚫ 分辨率精度为 0.1℃。
⚫ 作为 XD 系列的特殊功能模块，XD3/XD3E 最多可在 PLC 主单元右边连接 10 台模块，
XD5/XDM/XDC/XD5E/XDME/XDH 可扩展 16 台模块，XD1/XD2 不支持扩展模块。
-P
XD-E6PT
2
4
Y
AI
310
COM
5
PWR
ERR
C5
A5
C0
A0 A2
C1
C2 C3 C4
A4A3A1
Y0
COM0
Y2
Y5COM2
Y1 Y4
Y3COM1
24V-
24V+
