XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
189
2
、

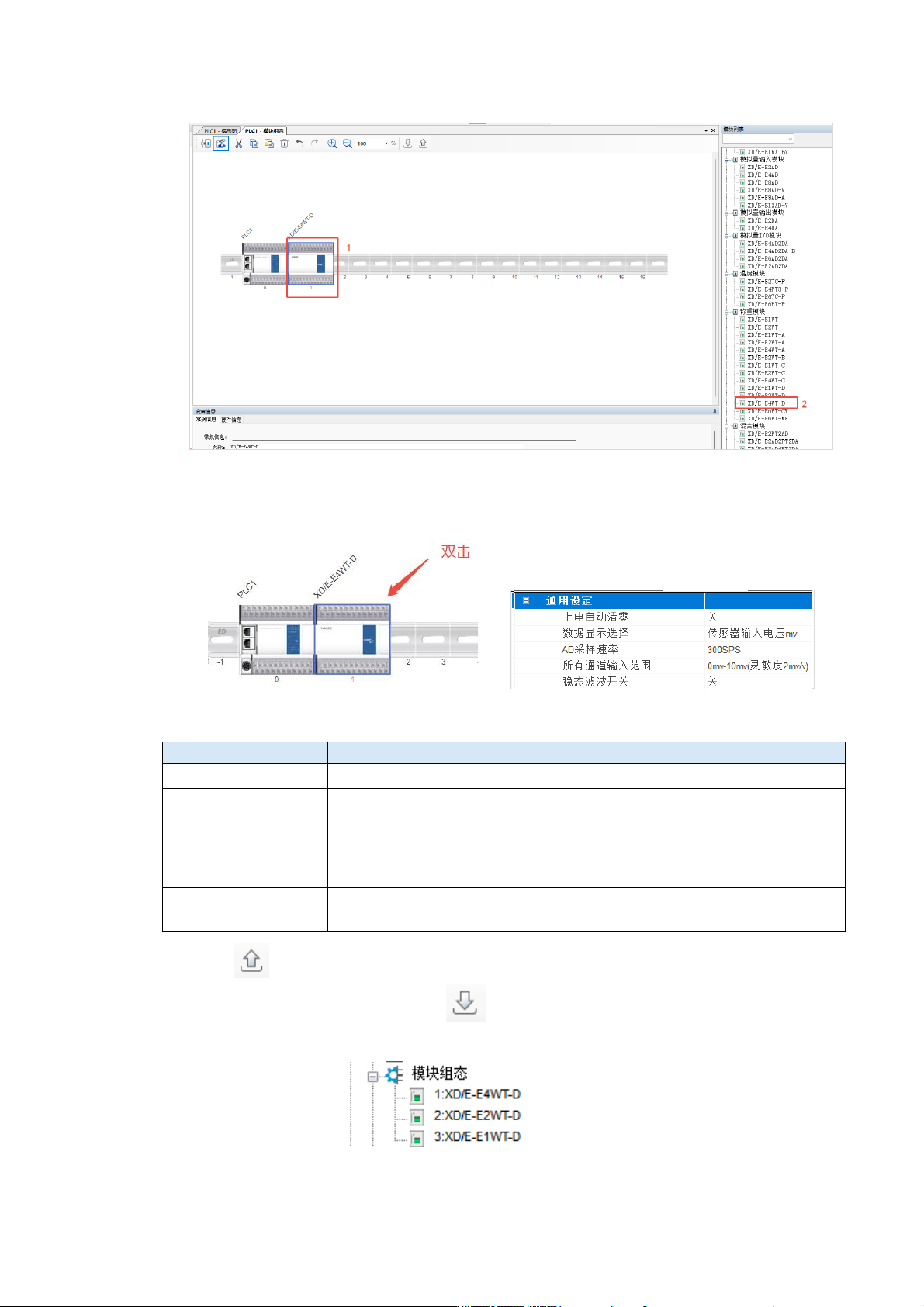

在右侧模块列表中选择模块拖动到对应位置，或者在右侧模块列表中双击选择模块：
3
、
双击对应模块图标，可进入模块配置界面，选择是否上电自动清零、数据显示选择和 AD
采样速率等。
参数说明
参数名称
功能说明
1：上电自动清零
开启后每次上电时模块会自动清零。
2：数据显示选择
可进行配置切换，当切换为当前输入电压时，单位为 mv，小数点为 4
位；
3：AD 采样速率
选择 AD 采样的速率。
4：所有通道输入范围
支持-20～20mV 电压信号检测，可根据需求进行范围的选择。
5：稳态滤波开关
稳态滤波开关，设置为关时，TO_FROM 写稳态滤波系数，可以写入，
实际无效。设置为开时，在稳态时有效。
4
、
点击“ ”获取扩展模块的默认配置参数。
5
、
扩展模块参数设置完毕之后，点击“ ”将设定值写入 PLC 中，断电后再重新上电方生
效，模块组态节点下，挂载已组态模块，双击进入模块参数配置。
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
190
2）Flash 寄存器配置
扩展模块可设定档位和自定义快采样频率，通过 PLC 内部的特殊 FLASH 数据寄存器 SFD 进行
设置。如下所示：
模块 ID 号
配置信息地址
模块 ID 号
配置信息地址
#1
SFD350~SFD359
#9
SFD430~SFD439
#2
SFD360~SFD369
#10
SFD440~SFD449
#3
SFD370~SFD379
#11
SFD450~SFD459
#4
SFD380~SFD389
#12
SFD460~SFD469
#5
SFD390~SFD399
#13
SFD470~SFD479
#6
SFD400~SFD409
#14
SFD480~SFD489
#7
SFD410~SFD419
#15
SFD490~SFD499
#8
SFD420~SFD429
#16
SFD500~SFD509
SFD350~SFD359 寄存器说明
寄存器
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
说
明
SFD350
Byte0
AD 采样速率
范围 0~2
初始值：1
0：150 次/秒
1：300 次/秒
2：450 次/秒
稳态滤波
初始值：0
0：关
1：开
采样数据模式
初始值：0
0：传感器输入电
压（mv）
1：AD 采样数字
量
上电自动
清零
初始值：0
0：关
1：开
全
部
通
道
Byte1
所有通道输入范围：
0x00：0-10mv（默认）
0x01：0-5mv
0x02：0-15mv
0x03：0-20mv
0x08：-10-10mv
0x09：-5-5mv
0x0A：-15-15mv
0x0B：-20-20mv
SFD351~SFD359
保留
6.5.8 模块设定
1）模块参数列表
地址
内容
说明
属性
注释
K0
零点追踪范围
范围：0~99
初始值：5
全部
通道
Word
R/W
重量值在零点的 K0 范围内波
动并且此波动维持了 K1 时间
就认为在此范围内波动数值不
予记录，重量值显示为 0。
K1
零点追踪时间
范围：10~5000
（ms）
初始值：2000
Word
R/W
K2
清零范围
范围：1~99（％）
初始值：50
Word
R/W
在最大量程的清零范围参数占
比范围内，允许执行清零动作
K3
判稳范围
范围：1~99
初始值：3
Word
R/W
后一次的重量值与前一次重量
值比较的差值在 K3 范围并且
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
191
地址
内容
说明
属性
注释
K4
判稳时间
范围：10~5000（ms）
初始值：100
Word
R/W
维持了 K4 时间就认为此时的
重量值已经稳定。
K5
滤波等级 A
范围：0~34
初始值：3
Word
R/W
/
K6
滤波等级 B
范围：0~34
初始值：5
Word
R/W
/
K8
稳态滤波系数
范围：0~34
初值：0
Word
R/W
/
K9
保留
K10
增益标定相对
数字量返回值
增益标定数字量-零
点标定数字量
CH1
Dword
R
/
K12
增益标定砝码
值
增益标定砝码值
Dword
R/W
/
K14
CH1 最小分度
范围：
1,2,5,10,20,50
Word
R/W
/
K15
CH1 最大量程
范围：<=分度×
500 000
Dword
R/W
/
K20
增益标定相对
数字量返回值
增益标定数字量-零
点标定数字量
CH2
Dword
R
K22
增益标定砝码
值
增益标定砝码值
Dword
R/W
K24
CH2 最小分度
范围：
1,2,5,10,20,50
Word
R/W
K25
CH2 最大量程
范围：<=分度×
500 000
Dword
R/W
K27
保留
K30
增益标定相对
数字量返回值
增益标定数字量-零
点标定数字量
CH3
Dword
R
K32
增益标定砝码
值
增益标定砝码值
Dword
R/W
K34
CH3 最小分度
范围：
1,2,5,10,20,50
Word
R/W
K35
CH3 最大量程
范围：<=分度×
500 000
Dword
R/W
K37
保留
K40
增益标定相对
数字量返回值
增益标定数字量-零
点标定数字量
CH4
Dword
R
K42
增益标定砝码
值
增益标定砝码值
Dword
R/W
K44
CH4 最小分度
范围：
1,2,5,10,20,50
Word
R/W
K45
CH4 最大量程
范围：<=分度×
500 000
Dword
R/W
K47
保留
