XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
56
3
、

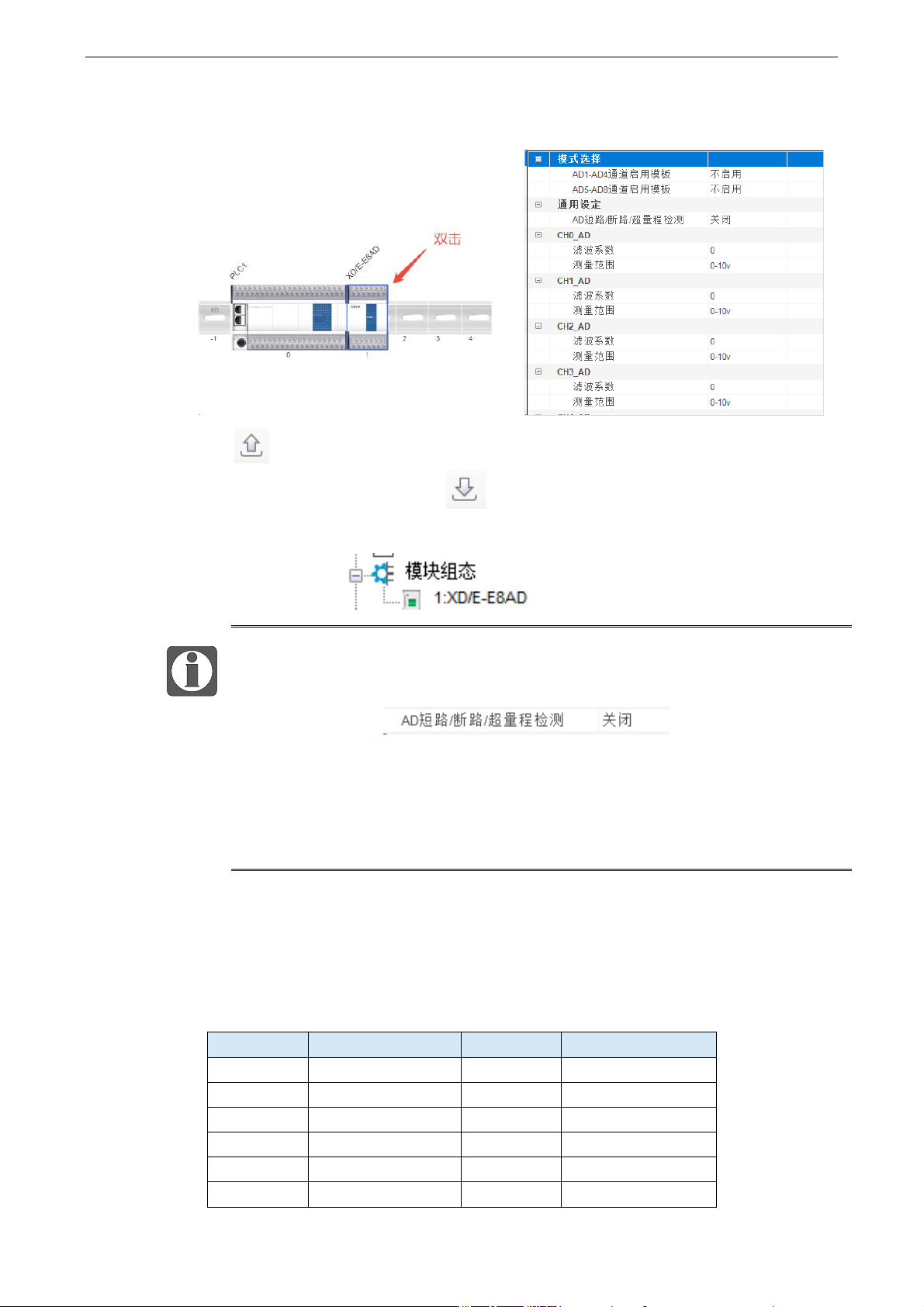

双击对应模块图标，可进入模块配置界面，选择 AD 的滤波系数和 AD 通道对应的电压或
电流输入模式。
4
、
点击“ ”获取扩展模块的默认配置参数。
5
、
扩展模块参数设置完毕之后，点击“ ”将设定值写入 PLC 中，断电后再重新上电方生
效，模块组态节点下，挂载已组态模块，双击进入模块参数配置。
⚫ 一阶低通滤波法采用本次采样值与上次滤波输出值进行加权，得到有效滤波值。
⚫ 滤波系数由用户设置为0~254，数值越小数据越稳定，但可能导致数据滞后；设
置为1时滤波效果最强，254时滤波效果最弱，默认为0（不滤波）。
⚫ ※当扩展模块“ ”设置为开启时，可监
控通道报警标志位X1xxxx查看通道状态。
例如：
AD第一个通道设置为电压模式，AD检测为短路/断路/超量程时，X10000会置
ON；
AD第五个通道设置为电流模式，AD检测为超量程时，X10004会置ON。
2）Flash 寄存器设置
扩展模块输入通道有电压、电流两种模式可选，电流有 0～20mA、4～20mA、-20～20mA 可
选，电压有 0～5V、0～10V、-5～5V、-10～10V 可选，通过 PLC 内部的特殊 FLASH 数据寄存
器 SFD 进行设置。如下所示：
模块 ID 号
配置信息地址
模块 ID 号
配置信息地址
#1
SFD350~SFD359
#9
SFD430~SFD439
#2
SFD360~SFD369
#10
SFD440~SFD449
#3
SFD370~SFD379
#11
SFD450~SFD459
#4
SFD380~SFD389
#12
SFD460~SFD469
#5
SFD390~SFD399
#13
SFD470~SFD479
#6
SFD400~SFD409
#14
SFD480~SFD489
XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
57
模块 ID 号
配置信息地址
模块 ID 号
配置信息地址
#7
SFD410~SFD419
#15
SFD490~SFD499
#8
SFD420~SFD429
#16
SFD500~SFD509
如上所示每个寄存器设定 4 个通道的模式，每个寄存器共有 16 个位，从低到高每 4
个位依次设置 4 个通道的模式。
3）SFD 的位定义
寄存器
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
说明
SFD350
Byte0
AD 通道 2，通道 1 滤波系数
AD 滤波系数
Byte1
AD 通道 4，通道 3 滤波系数
SFD351
Byte2
AD 通道 6，通道 5 滤波系数
Byte3
AD 通道 8，通道 7 滤波系数
SFD352
Byte4
AD2
AD1
用来指定 AD 模块
的输入范围，
Byte4 低 4 位为
AD 通道 1 的设置
位，高 4 位为 AD
通道 2 的设置位；
Byte5 低 4 位为
AD 通道 3 的设置
位，高 4 位为 AD
通道 4 的设置位；
Byte6 低 4 位为
AD 通道 5 的设置
位，高 4 位为 AD
通道 6 的设置位；
Byte7 低 4 位为
AD 通道 7 的设置
位，高 4 位为 AD
通道 8 的设置位。
0000：电压 0~10V
0001：电压 0~5V
0010：电压-10~10V
0011：电压-5~5V
0000：电压 0~10V
0001：电压 0~5V
0010：电压-10~10V
0011：电压-5~5V
Byte5
AD4
AD3
0000：电压 0~10V
0001：电压 0~5V
0010：电压-10~10V
0011：电压-5~5V
0000：电压 0~10V
0001：电压 0~5V
0010：电压-10~10V
0011：电压-5~5V
SFD353
Byte6
AD6
AD5
1000：电流 0~20mA
1001：电流 4~20mA
1010：电流-20~20mA
1000：电流 0~20mA
1001：电流 4~20mA
1010：电流-20~20mA
Byte7
AD8
AD7
1000：电流 0~20mA
1001：电流 4~20mA
1010：电流-20~20mA
1000：电流 0~20mA
1001：电流 4~20mA
1010：电流-20~20mA
SFD354
Byte8
AD 通道短路/断路/超量程检测开关
Byte9
保留
SFD355~SFD359
保留
以第一模块为例，说明设置方式。
例：要设置第一个模块的输入第 1、第 0 通道的工作模式为 0～10V、输入第 3、第 2 通道的工
作模式为 0～5V、输入第 5、第 4 通道的工作模式为 0～20 mA、输入第 7、第 6 通道的工作模
式为 4～20mA，第 0、第 1、第 2、第 3 通道的滤波系数设置为 254，第 4、第 5、第 6、第 7 通
道的滤波系数设置为 100。
方法一：
可以在配置面板上直接配置，其配置方法如上图所示。
方法二：
直接将 SFD 特殊寄存器设定如下数值：
SFD350=FEFEH SFD351=6464H SFD352=1100H SFD353=9988H
XD 系列 PLC 扩展模块用户手册 3.模拟量输入模块
58

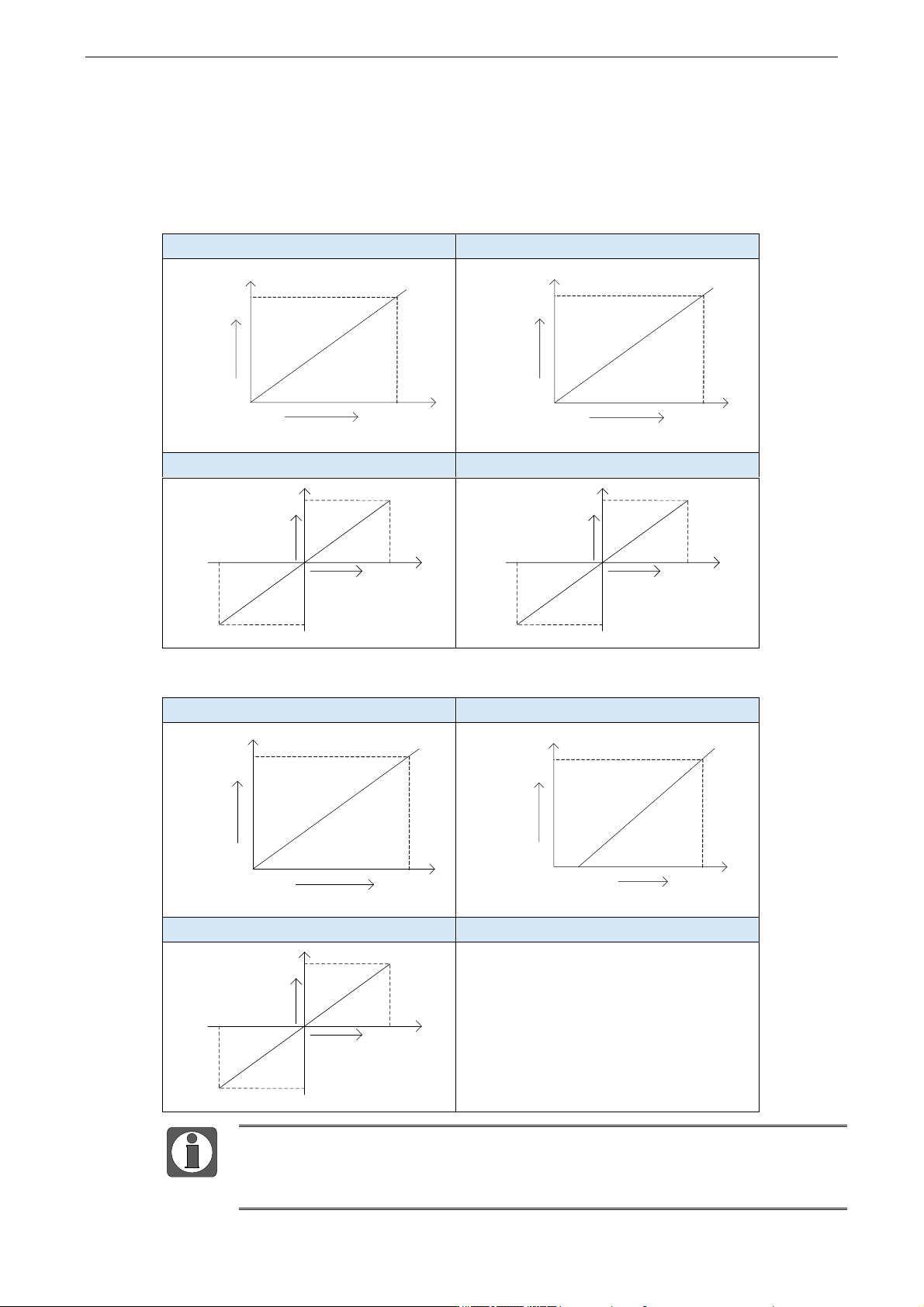

3.3.6 模数转换图
输入模拟量与转换的数字量关系如下表所示：
⚫ 模拟量电压模数转换图
0~5V 模拟量输入
0~10V 模拟量输入
5v
+16383
0
数
字
量
模拟量
10v
+16383
0
模拟量
数
字
量
-5~5V 模拟量输入
-10~10V 模拟量输入
+8191
+5V
0
数
字
量
模拟量
-8192
-5V
+8191
+10V
0
数
字
量
模拟量
-8192
-10V
⚫ 模拟量电流模数转换图
0~20mA 模拟量输入
4~20mA 模拟量输入
20mA
+16383
0
模拟量
数
字
量
20mA4mA
+16383
0
模拟量
数
字
量
-20~20mA 模拟量输入
+8191
+20mA
0
数
字
量
模拟量
-8192
-20mA
在通道使能开关开启的状态下，AD 电压输入悬空时，对应的 ID 寄存器显示为16383；
AD 电流输入悬空时，对应的 ID 寄存器显示为 0。在通道使能开关关闭状态下，AD
电压/电流输入对应的 ID 寄存器显示为 0。
