XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
151
6.3.6 输入输出定义号分配
第一扩展模块寄存器定义号
软元件
通道
地址
说明
备注
输出线圈
CH1
Y10000
共振测定
Y10001
写入自定义参数
Y10002
清零
Y10003
标定
CH2
Y10004
共振测定
Y10005
写入自定义参数
Y10006
清零
Y10007
标定
输入线圈
CH1
X10000
CH1 错误
CH1
X10001
CH1 陷波使能
CH2
X10002
CH2 错误
CH2
X10003
CH2 陷波使能
输入寄存器
CH1
ID10000
当前数字量/CH1 共振频率显示
双字
ID10002
当前重量
双字
CH2
ID10004
当前数字量/ CH2 共振频率显示
双字
ID10006
当前重量
双字
第二扩展模块寄存器定义号
软元件
通道
地址
说明
备注
输出线圈
CH1
Y10100
共振测定
Y10101
写入自定义参数
Y10102
清零
Y10103
标定
CH2
Y10104
共振测定
Y10105
写入自定义参数
Y10106
清零
Y10107
标定
输入线圈
CH1
X10100
CH1 错误
CH1
X10101
CH1 陷波使能
CH2
X10102
CH2 错误
CH2
X10103
CH2 陷波使能
输入寄存器
CH1
ID10100
当前数字量/CH1 共振频率显示
双字
ID10102
当前重量
双字
CH2
ID10104
当前数字量/ CH2 共振频率显示
双字
ID10106
当前重量
双字
。。。。。。
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
152

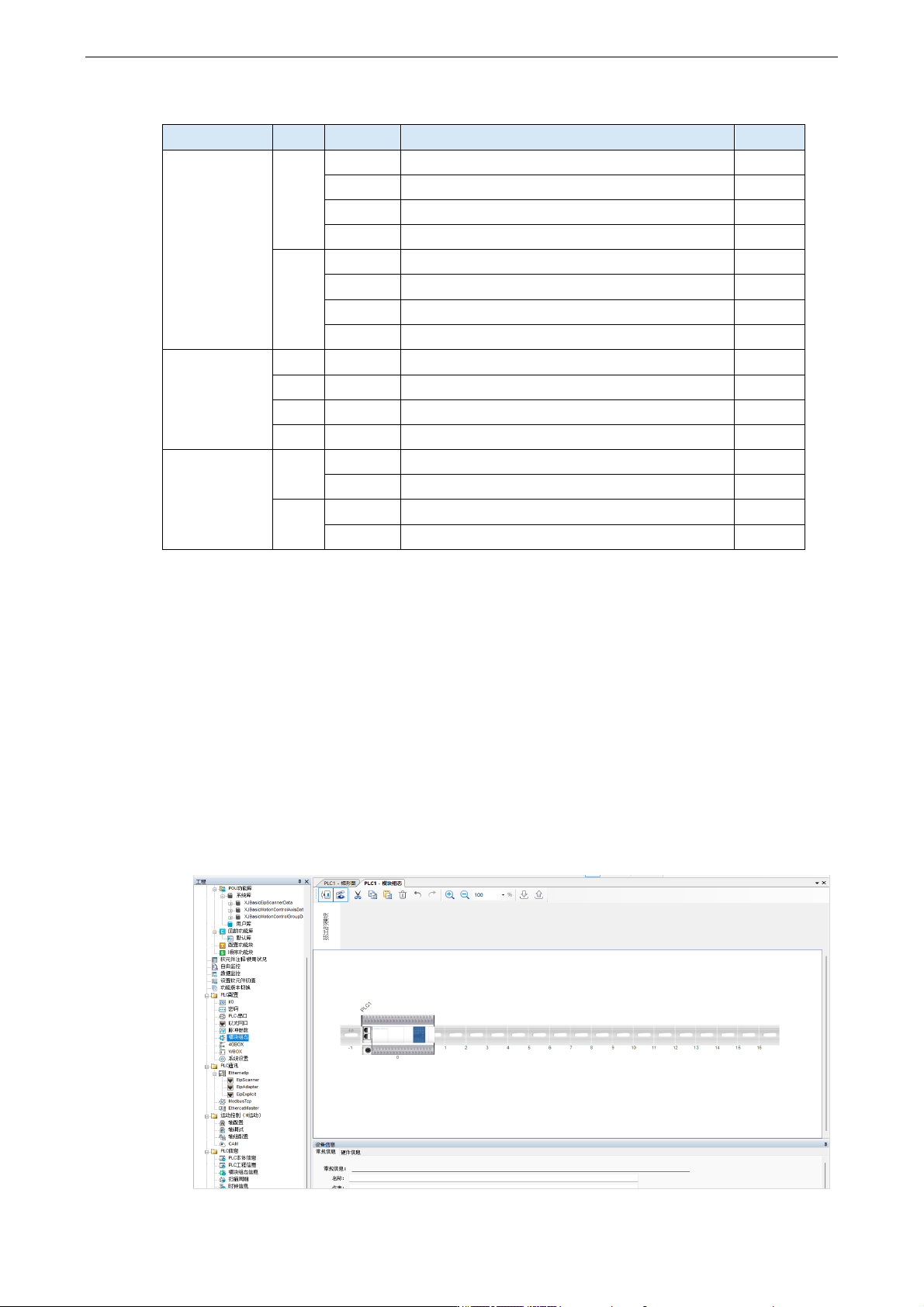

第十六扩展模块寄存器定义号
软元件
通道
地址
说明
备注
输出线圈
CH1
Y11700
共振测定
Y11701
写入自定义参数
Y11702
清零
Y11703
标定
CH2
Y11704
共振测定
Y11705
写入自定义参数
Y11706
清零
Y11707
标定
输入线圈
CH1
X11700
CH1 错误
CH1
X11701
CH1 陷波使能
CH2
X11702
CH2 错误
CH2
X11703
CH2 陷波使能
输入寄存器
CH1
ID11500
当前数字量/CH1 共振频率显示
双字
ID11502
当前重量
双字
CH2
ID11504
当前数字量/CH2 共振频率显示
双字
ID11506
当前重量
双字
6.3.7 工作模式设定
工作模式的设定有两种方法可选（这 2 种方式的效果是等价的）
⚫ 通过控制面板配置
⚫ 通过 Flash 寄存器设置
1）配置面板配置
1
、
请使用 3.8.0a 及以上版本信捷 PLC 编程工具软件对模块进行配置，点击左侧工程栏【PLC
配置】-【模块组态】，弹出扩展模块设置窗口。3.8.0a 以下版本信捷 PLC 编程工具软件可以
点击左侧工程栏【PLC 配置】-【扩展模块】进行配置。
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
153
2
、

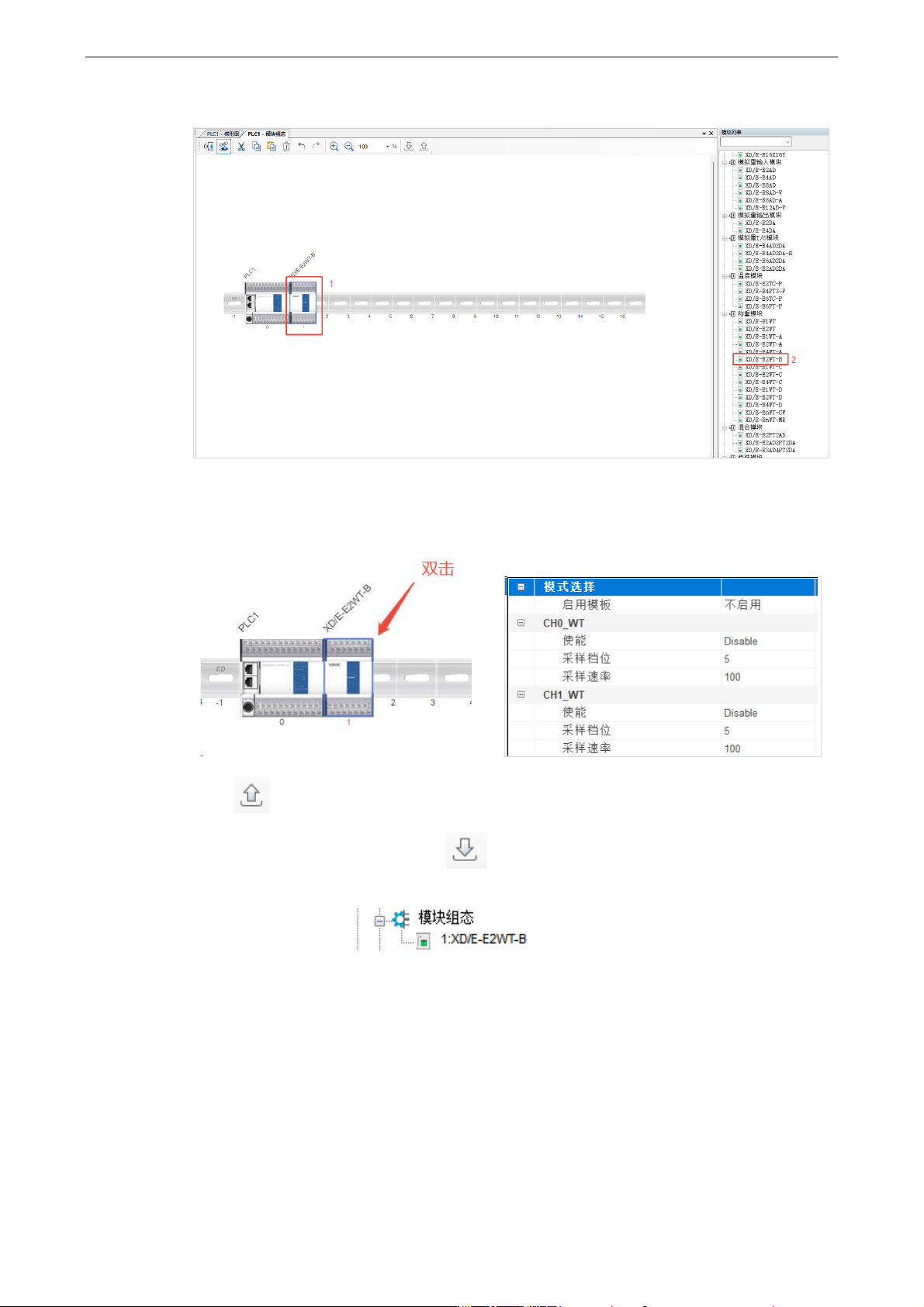

在右侧模块列表中选择模块拖动到对应位置，或者在右侧模块列表中双击选择模块：
3
、
双击对应模块图标，可进入模块配置界面，选择 AD 的滤波系数和 AD 通道对应的电压输
入模式。
4
、
点击“ ”获取扩展模块的默认配置参数。
5
、
扩展模块参数设置完毕之后，点击“ ”将设定值写入 PLC 中，断电后再重新上电方生
效，模块组态节点下，挂载已组态模块，双击进入模块参数配置。
2）Flash 寄存器配置
扩展模块可设定档位和自定义快采样频率，通过 PLC 内部的特殊 FLASH 数据寄存器 SFD 进行
设置。如下所示：
