XD 系列 PLC 扩展模块用户 手册 6. 压力测量模 块 134 6.2. 3 外部连接 外部连接时，注意以 下两个方面： ⚫ 模块外接＋ 24V 电 源时，请使用 PLC 本体上的 24V 电源，避免干扰。 ⚫ 为避免干扰 ，请使用 屏蔽线，并对屏蔽 层单点接地。 1 ）电源接线 2 ）与传感器连接 ⚫ 六线制连接 方式 ⚫ 四线制连接 方式 24V+ 24V- 外部电源
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
133
通道
端子名
信号名
含义
SIG2+
信号正
接传感器信号输出端
SIG2-
信号负
SEN2+
反馈正
接传感器反馈电压输出端
SEN2-
反馈负
SH1
屏蔽
接传感器接地端
-
24V+
+24V 电源
模块电源
24V-
电源公共端
⚫ XD-E4WT-A
通道
端子名
信号名
含义
CH1
EXC1+
激励正
接传感器的电源输入端
EXC1-
激励负
SIG1+
信号正
接传感器信号输出端
SIG1-
信号负
SEN1+
反馈正
接传感器反馈电压输出端
SEN1-
反馈负
CH2
EXC1+
激励正
接传感器的电源输入端
EXC1-
激励负
SIG2+
信号正
接传感器信号输出端
SIG2-
信号负
SEN2+
反馈正
接传感器反馈电压输出端
SEN2-
反馈负
CH3
EXC2+
激励正
接传感器的电源输入端
EXC2-
激励负
SIG3+
信号正
接传感器信号输出端
SIG3-
信号负
SEN3+
反馈正
接传感器反馈电压输出端
SEN3-
反馈负
CH4
EXC2+
激励正
接传感器的电源输入端
EXC2-
激励负
SIG4+
信号正
接传感器信号输出端
SIG4-
信号负
SEN4+
反馈正
接传感器反馈电压输出端
SEN4-
反馈负
-
SH1
屏蔽
接传感器接地端
24V+
+24V 电源
模块电源
24V-
电源公共端
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
134
6.2.3 外部连接
外部连接时，注意以下两个方面：
⚫ 模块外接＋24V 电源时，请使用 PLC 本体上的 24V 电源，避免干扰。
⚫ 为避免干扰，请使用屏蔽线，并对屏蔽层单点接地。

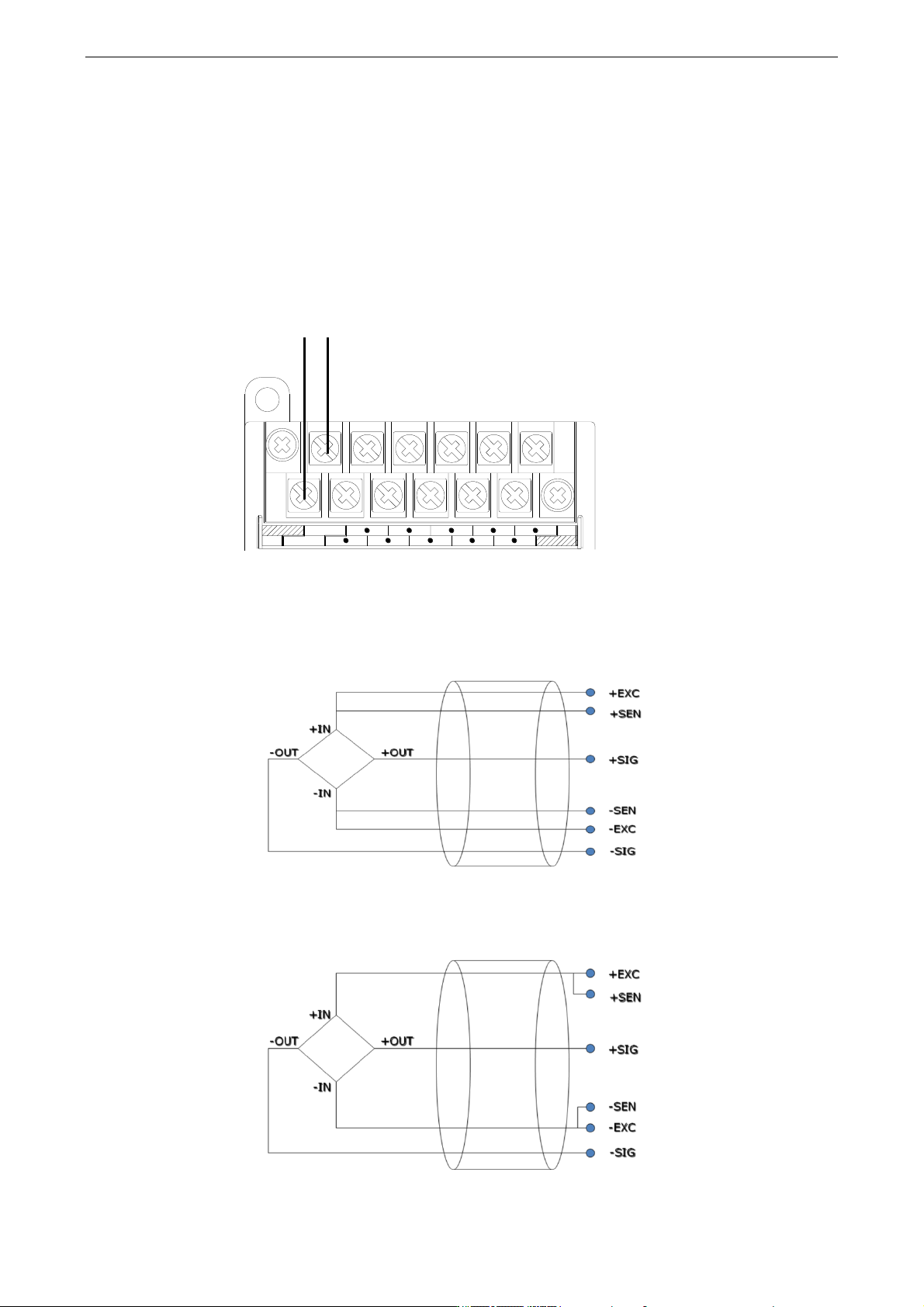

1）电源接线
2）与传感器连接
⚫ 六线制连接方式
⚫ 四线制连接方式
24V+
24V-
外部电源
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
135
如果传感器是四线制，将 EXC1-与 SEN1-短接，EXC1+与 SEN1+短接。

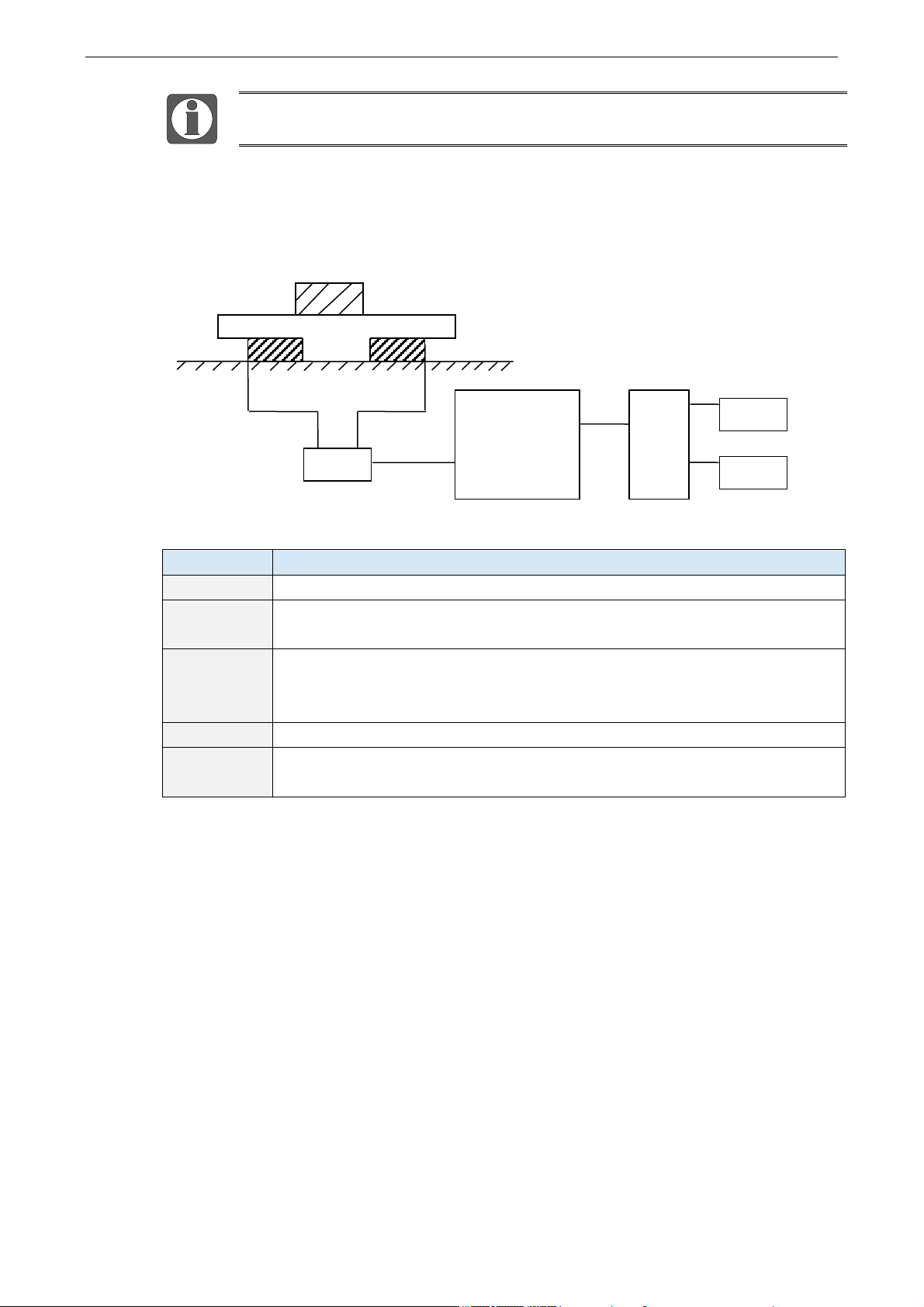

6.2.4 称重系统组成
成套工业称重系统（称）主要包括下列部件：
上图为带一个 XD-EnWT-A 模块的称重系统的设置。
名称
说明
承重元件
承重元件用来支撑要称重的负荷。包括平台、料斗、空中调运车，容器等等。
压力传感器
压力传感器是能将物理值（即重量）转换为一个成比例的电信号的测量传感
器。
装配元件
装配元件可确保称重传感器正确的运行，装配元件和导向元件可防止载荷超
重，载荷超重会引起测量错误并损坏称重传感器。载荷超重是由未设计的称重
传感器弹簧作用方向上的力（侧向力）而引起的。
接线盒
接线盒（JB）用来将来自几个并行转换的称重传感器的信号线汇集在一起。
XD-EnWT-A
XD-EnWT-A 模块可用作一个电子评价装置，它获取来自压力传感器的信号，
并进一步做出评价。
6.2.5 模块功能描述
压力测量模块 XD-EnWT-A 可提供下列功能：
⚫ 压力传感器的校正
⚫ 压力传感器信号的采集
⚫ 重量值的计算
⚫ -39.06mV～39.06mV 电压信号检测
压力传感器介绍
压力传感器是基于电阻应变效应原理工作的。其原理图如下：
承重元件
JB
压力传感器
压力传感器
基础
XD-EnWT-A
PLC
PC
显示
负荷
