XD 系列 PLC 扩展模块用户手册 7. 温度控制模块
230
7.4.5 工作模式设定
工作模式的设定有以下两种方法可选（这 2 种方式的效果是等价的）：
⚫ 通过设置面板配置
⚫ 通过 Flash 寄存器（SFD）设置
1）配置面板配置
1
、
请使用 3.8.0a 及以上版本信捷 PLC 编程工具软件对模块进行配置，点击左侧工程栏【PLC
配置】-【模块组态】，弹出扩展模块设置窗口。3.8.0a 以下版本信捷 PLC 编程工具软件可以
点击左侧工程栏【PLC 配置】-【扩展模块】进行配置。
2
、
在右侧模块列表中选择模块拖动到对应位置，或者在右侧模块列表中双击选择模块（XD-
E6TC-P-H 同 XD-E6TC-P 一样，选择 XD/E-E6TC-P）：
XD 系列 PLC 扩展模块用户手册 7. 温度控制模块
231

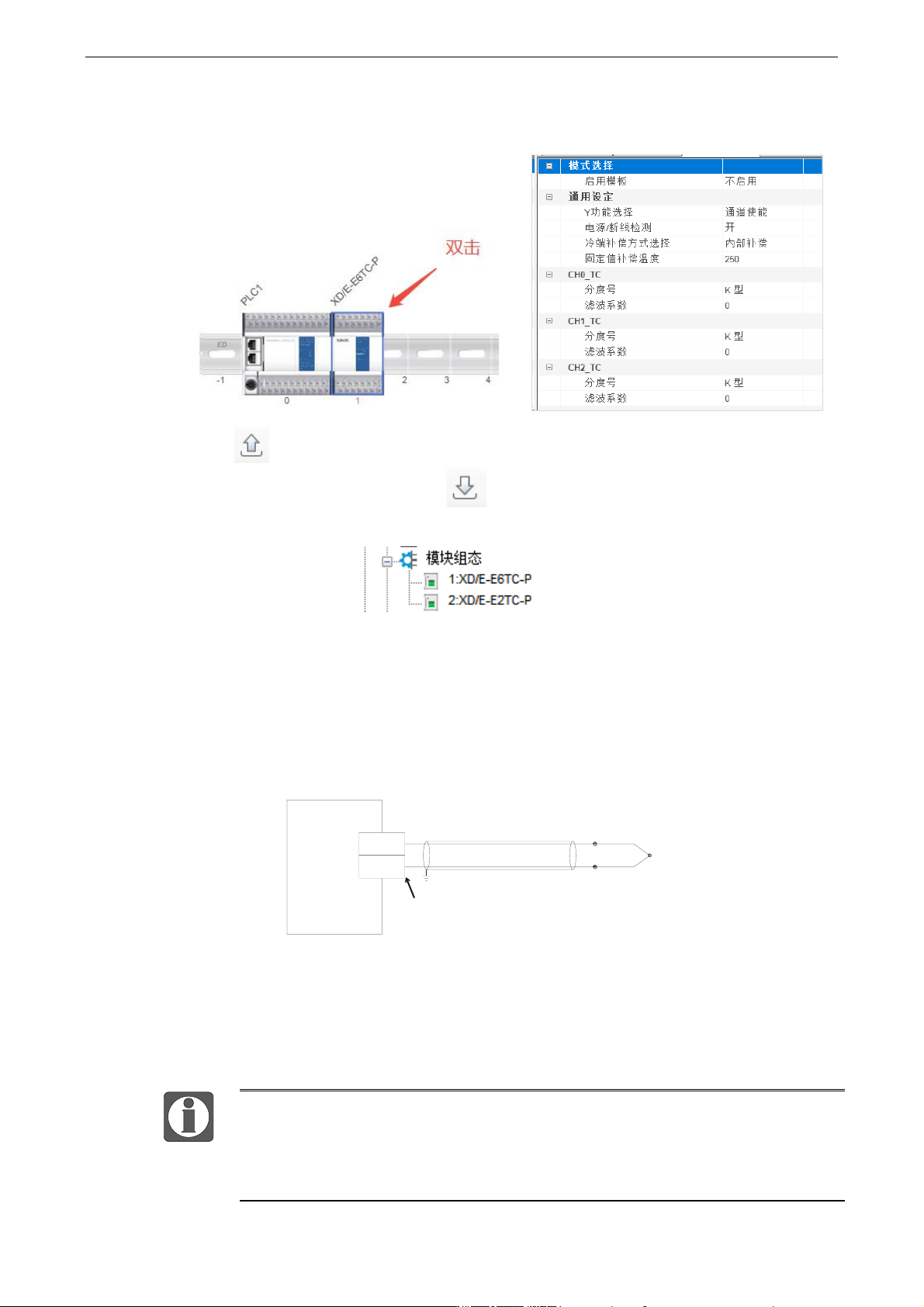

3
、
双击对应模块图标，可进入模块配置界面，选择对应的热电偶型号（支持 8 种热电偶类
型）、 断线检测开关、Y 功能选择、固定值补偿方式和固定值补偿温度。
4
、
点击“ ”获取扩展模块的默认配置参数。
5
、
扩展模块参数设置完毕之后，点击“ ”将设定值写入 PLC 中，断电后再重新上电方生
效，模块组态节点下，挂载已组态模块，双击进入模块参数配置。
⚫ “Y 功能选择”用于指定 Y10000~Y10005（#1 模块为例）的功能，出厂默认为“通道使
能”，支持模块自身的自整定和 PID 控制功能，模块上的输出点 Y0~Y5 受 PID 输出值影响
而产生通/断效果；当设定为“立即输出”时，模块上的输出点 Y0~Y5 将作为普通开关量输
出点使用，置位 Y10000~Y10005 即可导通 Y0~Y5，而模块仅保留温度采集功能，如需温度
控制功能请使用 PLC 本体的 PID 指令实现。
⚫ 热电偶由两根以不同金属或金属合金制成的导线组成，两根导线的末端焊接在一起，焊接
处被称为温度测量点，两根导线的另一端是开放的，这一端被称为冷端。
⚫ 模块提供“内部补偿”和“固定值补偿”两种冷端补偿方式，“冷端补偿方式选择”用于切
换冷端补偿方式，出厂默认为“内部补偿”，此时冷端温度采用模块内置的冷端传感器采集
的温度；当设定为“固定值补偿”时，冷端温度采用设定的“固定值补偿温度”，“固定值
补偿温度”默认为 250（25.0℃），设定范围为-1000~1000，但需注意设定的“固定值补偿
温度”一定需要和实际冷端所在位置的温度一致。
⚫ ‘固定值补偿’功能，需固件版本 V2 及以上 XD-E6TC-P-H 支持。
⚫ ‘固定值补偿’功能，需固件版本 V15 及以上 XD-EnTC-P 支持。
⚫ 模块 24V 供电检测功能，需固件版本 V3 及以上 XD-E6TC-P-H 支持。
⚫ 模块 24V 供电检测功能，需固件版本 V16 及以上 XD-EnTC-P 支持。
TC0+
TC0-
TC
模块内部
冷端补偿
传感器
冷端
补偿导线
接线端子
模
块
XD 系列 PLC 扩展模块用户手册 7. 温度控制模块
232
2）Flash 寄存器设置
扩展模块 CH0~CH5 通道可设定热电偶类型和 Y 功能选择，通过 PLC 内部的特殊 FLASH 数据
寄存器 SFD 进行设置。如下所示：
模块 ID 号
配置信息地址
模块 ID 号
配置信息地址
#1
SFD350~SFD359
#9
SFD430~SFD439
#2
SFD360~SFD369
#10
SFD440~SFD449
#3
SFD370~SFD379
#11
SFD450~SFD459
#4
SFD380~SFD389
#12
SFD460~SFD469
#5
SFD390~SFD399
#13
SFD470~SFD479
#6
SFD400~SFD409
#14
SFD480~SFD489
#7
SFD410~SFD419
#15
SFD490~SFD499
#8
SFD420~SFD429
#16
SFD500~SFD509
3）SFD 的位定义
以第一模块为例，说明设置方式：
寄存器
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
SFD350
Byte0
TC2 传感器类型
TC1 传感器类型
0000：K
0001：S
0010：E
0011：N
0100：J
0101：T
0110：R
0111：B
0000：K
0001：S
0010：E
0011：N
0100：J
0101：T
0110：R
0111：B
Byte1
TC4 传感器类型
TC3 传感器类型
0000：K
0001：S
0010：E
0011：N
0100：J
0101：T
0110：R
0111：B
0000：K
0001：S
0010：E
0011：N
0100：J
0101：T
0110：R
0111：B
SFD351
Byte2
TC6 传感器类型
TC5 传感器类型
0000：K
0001：S
0010：E
0011：N
0100：J
0101：T
0110：R
0111：B
0000：K
0001：S
0010：E
0011：N
0100：J
0101：T
0110：R
0111：B
Byte3
-
