XD 系列 PLC 扩展模块用户手册 8. 编码器检测模块
245
第十扩展模块寄存器定义号
通道
编码器信号（双字）
通道的使能开关
断线报警
0CH
ID10900
Y11100
X11100
1CH
ID10902
Y11101
X11101
2CH
ID10904
Y11102
X11102
3CH
ID10906
Y11103
X11103
第十一扩展模块寄存器定义号
通道
编码器信号（双字）
通道的使能开关
断线报警
0CH
ID11000
Y11200
X11200
1CH
ID11002
Y11201
X11201
2CH
ID11004
Y11202
X11202
3CH
ID11006
Y11203
X11203
第十二扩展模块寄存器定义号
通道
编码器信号（双字）
通道的使能开关
断线报警
0CH
ID11100
Y11300
X11300
1CH
ID11102
Y11301
X11301
2CH
ID11104
Y11302
X11302
3CH
ID11106
Y11303
X11303
第十三扩展模块寄存器定义号
通道
编码器信号（双字）
通道的使能开关
断线报警
0CH
ID11200
Y11400
X11400
1CH
ID11202
Y11401
X11401
2CH
ID11204
Y11402
X11402
3CH
ID11206
Y11403
X11403
第十四扩展模块寄存器定义号
通道
编码器信号（双字）
通道的使能开关
断线报警
0CH
ID11300
Y11500
X11500
1CH
ID11302
Y11501
X11501
2CH
ID11304
Y11502
X11502
3CH
ID11306
Y11503
X11503
第十五扩展模块寄存器定义号
通道
编码器信号（双字）
通道的使能开关
断线报警
0CH
ID11400
Y11500
X11500
1CH
ID11402
Y11501
X11501
2CH
ID11404
Y11502
X11502
3CH
ID11406
Y11503
X11503

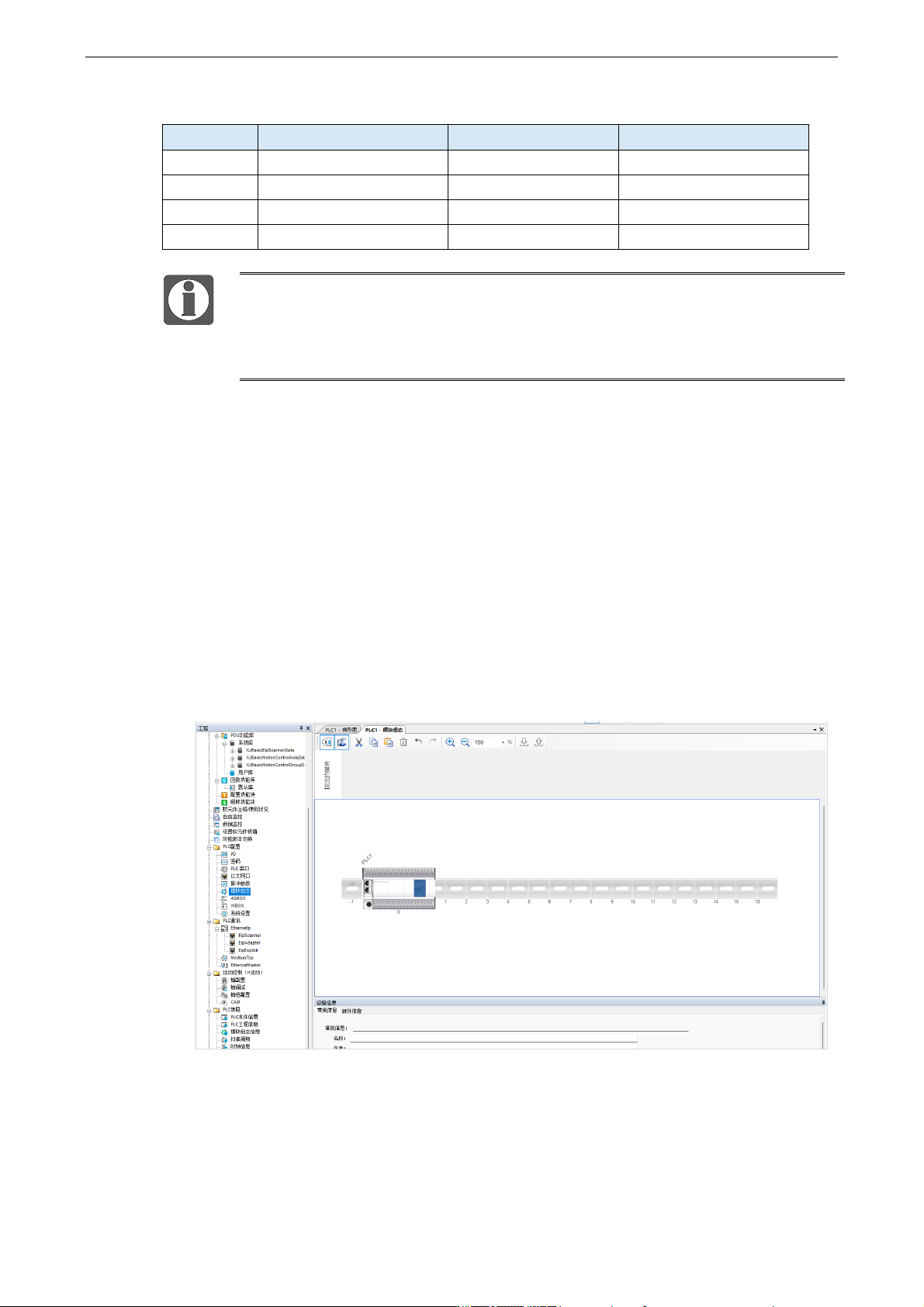

XD 系列 PLC 扩展模块用户手册 8. 编码器检测模块
246
第十六扩展模块寄存器定义号
通道
编码器信号（双字）
通道的使能开关
断线报警
0CH
ID11500
Y11600
X11600
1CH
ID11502
Y11601
X11601
2CH
ID11504
Y11602
X11602
3CH
ID11506
Y11603
X11603
⚫ 将不用的通道禁止可以提高输入的扫描速度。
⚫ 当运行过程中关闭输入的使能开关，对应的输入通道数据将不再刷新。
⚫ 断线报警用于检测通道的数据、时钟信号线是否存在断线、接反现象。
⚫ 各通道初始上电时，ID 寄存器均为 0。
8.2.5 工作模式设定
工作模式的设定有以下两种方法可选（这 2 种方式的效果是等价的）：
⚫ 通过设置面板配置
⚫ 通过 Flash 寄存器（SFD）设置
1）配置面板配置
1
、

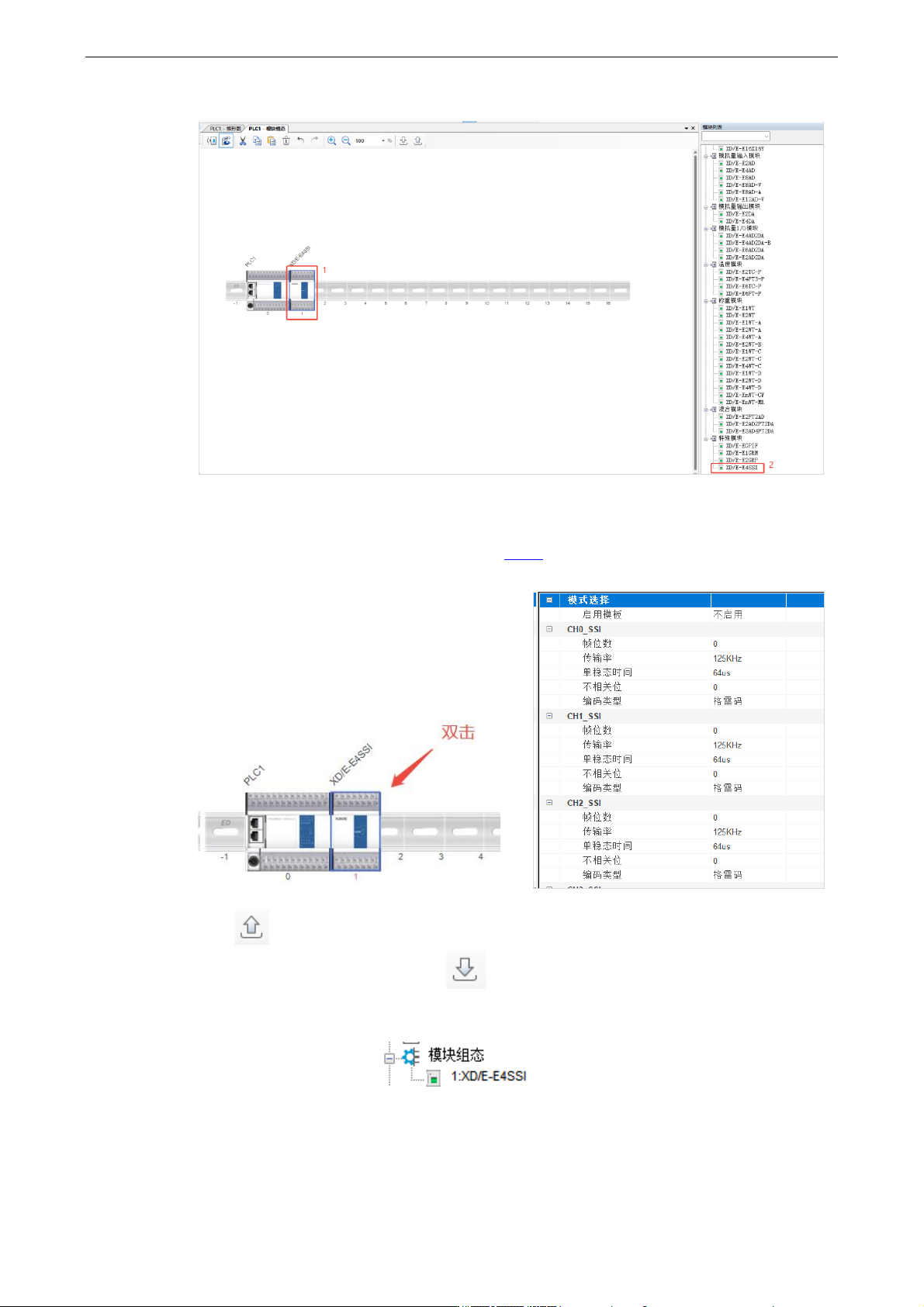

请使用 3.8.0a 及以上版本信捷 PLC 编程工具软件对模块进行配置，点击左侧工程栏【PLC
配置】-【模块组态】，弹出扩展模块设置窗口。3.8.0a 以下版本信捷 PLC 编程工具软件可以
点击左侧工程栏【PLC 配置】-【扩展模块】进行配置。
XD 系列 PLC 扩展模块用户手册 8. 编码器检测模块
247
2
、
在右侧模块列表中选择模块拖动到对应位置，或者在右侧模块列表中双击选择模块：
3
、
双击对应模块图标，可进入模块配置界面，可以配置对应的编码器参数。根据需要连接的
编码器的参数，设置模块中编码器位数、编码器类型。如编码器是 16 位编码器，则帧位数
写 16、编码器类型选二进制。传输率请结合 8-2-1 节“模块规格”表中使用的屏蔽双绞线
缆长度进行选择。
4
、
点击“ ”获取扩展模块的默认配置参数。
5
、
扩展模块参数设置完毕之后，点击“ ”将设定值写入 PLC 中，断电后再重新上电方生
效，模块组态节点下，挂载已组态模块，双击进入模块参数配置。
