XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
171
6.4.8 模块设定
1）模块参数列表
地址
内容
说明
属性
注释
K0
零点追踪范围
范围：0~9
初始值：5
全部
通道
Word
R/W
重量值在零点的 k0 范围内
波动并且此波动维持了 k1
时间就认为在此范围内波动
数值不予记录，重量值显示
为 0
K1
零点追踪时间
范围：500~5000
（ms）
初始值：2000
Word
R/W
K2
清零范围
范围：1~99（％）
初始值：50
Word
R/W
在最大量程的清零范围参数
占比范围内，允许执行清零
动作
K3
判稳范围
范围：1~99
初始值：3
Word
R/W
后一次的重量值与前一次重
量值比较的差值在 K3 范围
并且维持了 k4 时间就认为
此时的重量值已经稳定
K4
判稳时间
范围：10~5000（ms）
初始值：100
Word
R/W
K5
滤波等级 A
范围：0~9
初始值：3
Word
R/W
/
K6
滤波等级 B
范围：0~9
初始值：5
Word
R/W
/
K7~K9
保留
K10
零点标定电
压返回值
标定零点后返回当前
传感器输入电压值
CH1
Dword
R
/
K12
增益标定数
值/增益标定
电压返回值
增益标定时，作为砝
码输入值；非标定
时，作为返回相对电
压值
Dword
R/W
/
K14
CH1 最小分度
范围：1,2,5,10,20,50
Word
R/W
/
K15
CH1 最大量程
范围：<1000000
Dword
R/W
/
K17
保留
K20
零点标定电
压返回值
标定零点后返回当前
传感器输入电压值
CH2
Dword
R
/
K22
增益标定数
值/增益标定
电压返回值
增益标定时，作为砝
码输入值；非标定
时，作为返回相对电
压值
Dword
R/W
/
K24
CH2 最小分度
范围：1,2,5,10,20,50
Word
R/W
/
K25
CH2 最大量程
范围：<1000000
Dword
R/W
/
K27
保留
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
172
地址
内容
说明
属性
注释
K30
零点标定电
压返回值
标定零点后返回当前
传感器输入电压值
CH3
Dword
R
/
K32
增益标定数
值/增益标定
电压返回值
增益标定时，作为砝
码输入值；非标定
时，作为返回相对电
压值
Dword
R/W
/
K34
CH3 最小分度
范围：1,2,5,10,20,50
Word
R/W
/
K35
CH3 最大量程
范围：<1000000
Dword
R/W
/
K37
保留
K40
零点标定电
压返回值
标定零点后返回当前
传感器输入电压值
CH4
Dword
R
/
K42
增益标定数
值/增益标定
电压返回值
增益标定时，作为砝
码输入值；非标定
时，作为返回相对电
压值
Dword
R/W
/
K44
CH4 最小分度
范围：1,2,5,10,20,50
Word
R/W
/
K45
CH4 最大量程
范围：<1000000
Dword
R/W
/
K47
保留
2）称量单位设定
以 1#模块通道 1 为例：
在PLC程序中，通过To指令写入砝码重量。假设称量物体重量是1KG，要求单位精确到千克则写
入1，要求单位精确到克则写入1000，要求单位精确到0.1克则写入10000；即满足公式：分辨率 =
1KG / 写入的数字量。
3）标定
每次更换传感器，必须对压力传感器进行重新标定。
以 1#模块通道 1 为例：
1
、
确定模块与传感器是否正常工作；
判断方法：
① 监控溢出标志位 X10001 是否为 OFF 状态，如果为 ON，说明传感器未接或者传感器
损坏；
② 用上位机软件监控 ID10002 是否有数值跟随传感器上下波动（波动大小跟传感器量程
有关），并且增大负载压力数值增大，如果有数值但增大负载压力数值减小，说明①传感
器装反，重新调整传感器位置或者将传感器输出信号正端和负端接线交换；②输入电压
信号已经溢出，适当减小负载。
XD 系列 PLC 扩展模块用户手册 6. 压力测量模块
173
2
、
使压力传感器空载，待稳定标志 X10000 置 ON 时，导通零点标定 Y10002，X10002 置
ON 表示零点标定成功，若等待数秒后 X10003 置 ON 表示零点标定失败；
3
、
将已知重量的负载放在秤体上，通过 To 指令写入相应砝码重量，待稳定标志 X10000 置
ON 时，导通增益标定 Y10003，X10002 置 ON 时表示标定成功，关闭 Y10003，若等待数
秒后 X10003 值 ON 表示零点标定失败；
4
、
至此校正已经完成。在称重时，模块会根据采集到的空载和标定值自动计算调整，最后给
出正确的称重重量。

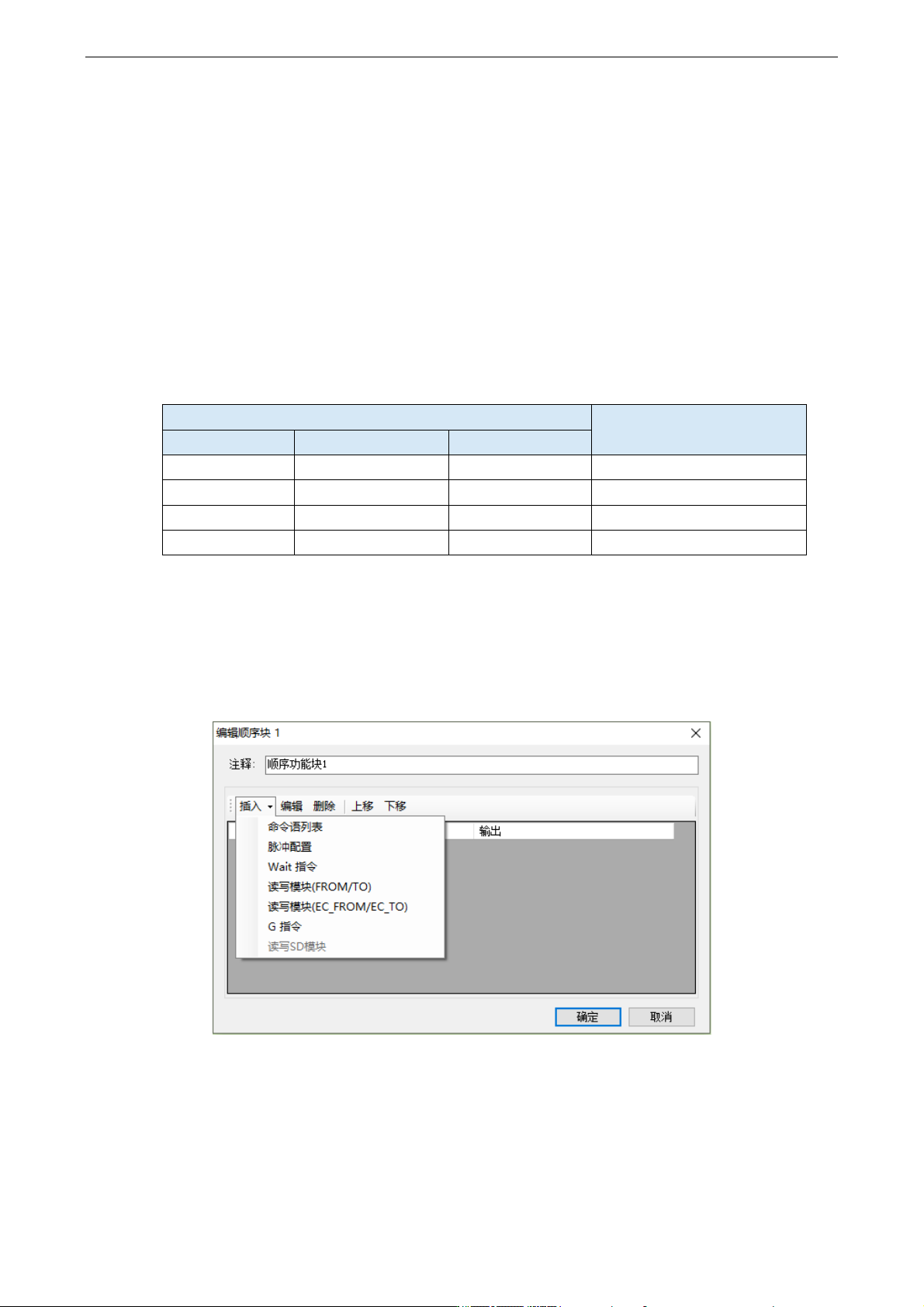

6.4.9 模块错误信息
严重应用错误（对应本体寄存器地址 SD503 高 8 位）
错误码
含义
二进制
十六进制
0000 0001
0x01
未接 24V
0000 0010
0x02
5s 内未设定配置完毕
0000 0011
0x03
模块型号不一致
0000 0100
0x04
与 PLC 本体通信异常
此错误码使用方法：在 SD500 写入模块号，若需查看第一个模块的错误代码则写入 10000。
6.4.10 From/To 指令使用说明
对 XD-EnWT-C 模块的读写需要在顺序功能块 BLOCK 中通过 FROM/TO 指令完成，如下图所
示：
（a）插入“读写模块（FROM/TO）”
