XD 系列 PLC 扩展模块用户 手册 5. 模拟量输入 输出模块 115 5.2 模拟 量输入输出模 块 XD - E4AD2D A 5.2. 1 模块特 点及规格 XD -E4AD 2DA 模拟量 输入输出模块，将 4 路模拟输 入数值转换 成数字值， 2 路数字 量转换成模拟量， 并且把 它 们传输到 PLC 主单元，且与 PLC 主单元进 行实时数据交互 。 1 ）模块特点 ⚫ 4 通道模拟量 输入： 可以选择电压输入 和电流输…
XD 系列 PLC 扩展模块用户手册 5. 模拟量输入输出模块
114
5 模拟量输入输出模块
5.1 模拟量输入输出模块概述
XD 系列模拟量输入输出模块，支持 4 路模拟量输入、2 路模拟量输出。
5.1.1 命名规则
XD
E
AD
DA
①
系列名称
XD：XD 系列扩展模块
②
指代扩展模块
E：表示扩展模块
③
输入路数
4
④
模拟量输入
AD：表示模拟量电压、电流输入
⑤
输出路数
2
⑥
模拟量输出
DA：表示模拟量电压、电流输出
5.1.2 型号一览
型号
描述
模拟量输出
XD-E4AD2DA
4 路模拟量输入、2 路模拟量输出，支持电流、电压
两种模式，12Bit
5.1.3 一般规格
项目
规格
使用环境
无腐蚀性气体
环境温度
0~60℃
保存环境温度
-20~70℃
环境湿度
5~95%RH
保存环境湿度
5~95%RH
安装
可用 M3 的螺丝固定或直接安装在 DIN46277（宽 35mm）的导轨上
XD 系列 PLC 扩展模块用户手册 5. 模拟量输入输出模块
115

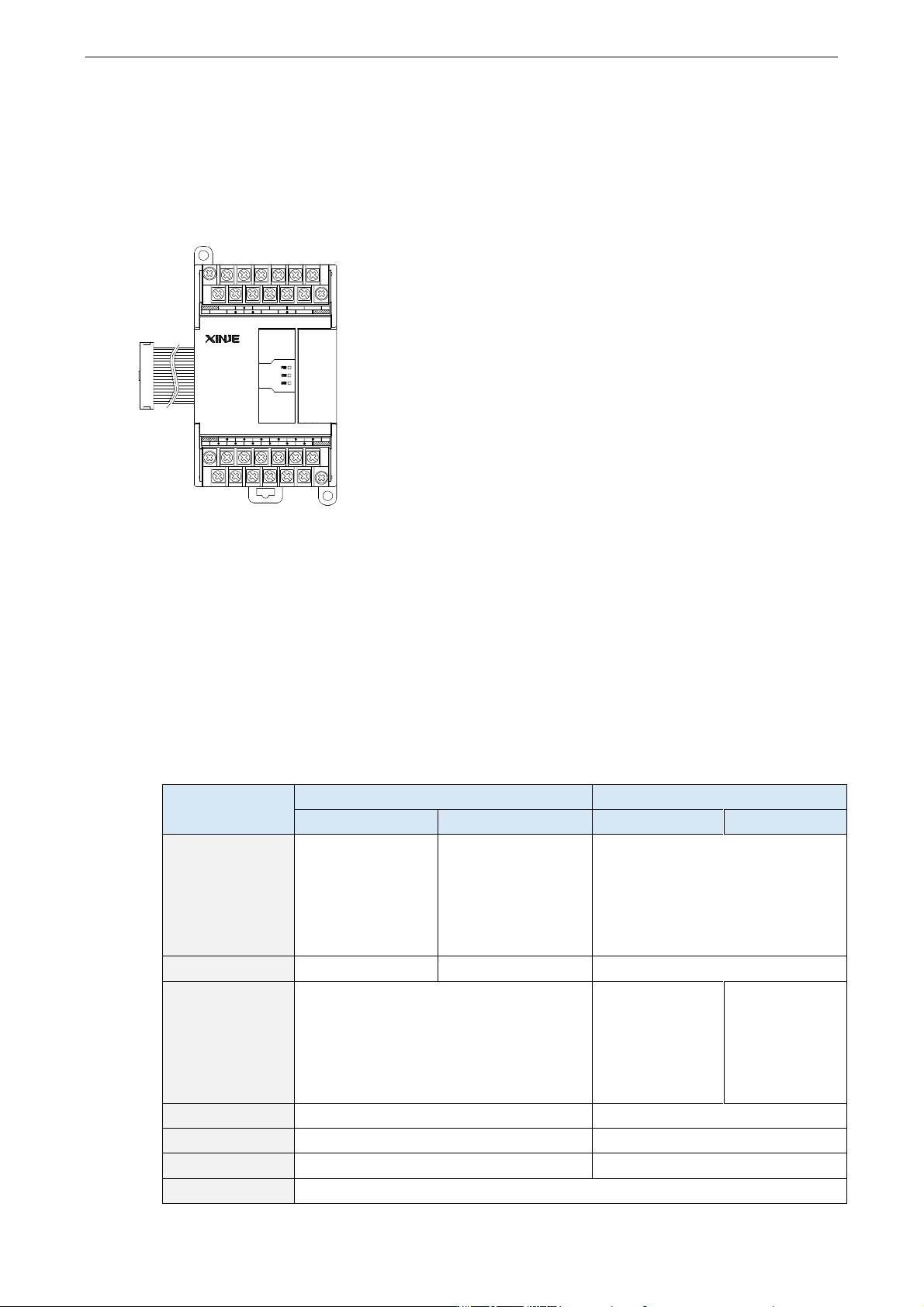

5.2 模拟量输入输出模块 XD-E4AD2DA
5.2.1 模块特点及规格
XD-E4AD2DA 模拟量输入输出模块，将 4 路模拟输入数值转换
成数字值，2 路数字量转换成模拟量，并且把它们传输到 PLC
主单元，且与 PLC 主单元进行实时数据交互。
1）模块特点
⚫ 4 通道模拟量输入：可以选择电压输入和电流输入两种模式。
⚫ 2 通道模拟量输出。
⚫ 14 位高精度模拟量输入。
⚫ 作为 XD 系列的特殊功能模块，XD3/XD3E 最多可在 PLC 主单元右边连接 10 台模块，
XD5/XDM/XDC/XD5E/XDME/XDH 可扩展 16 个模块，XD1/XD2 不支持扩展模块。
2）模块规格
项目
模拟量输入
模拟量输出
电压输入
电流输入
电压输出
电流输出
模拟量输入范围
0~5V、0~10V
-5~5V、-10~10V
（阻抗大于 1M）
0~20mA、
4~20mA、
-20~20mA
（阻抗约为
120Ω）
-
最大输入范围
DC±15V
-40~40mA
-
模拟量输出范围
-
0~5V、0~10V
-5~5V、-
10~10V
（外部负载电阻
2KΩ~1MΩ）
0~20mA、
4~20mA
（外部负载电
阻小于 500Ω）
数字输入范围
-
0~4095 或-2048~2047
数字输出范围
0~16383 或-8192~8191
-
分辨率
1/16383（14Bit）
1/4095（12Bit）
综合精确度
±1%
XD-E2DA
AO
C0
VO0
AO0 C1
VO1
AO1
24V+
24V-
XD 系列 PLC 扩展模块用户手册 5. 模拟量输入输出模块
116
项目
模拟量输入
模拟量输出
电压输入
电流输入
电压输出
电流输出
转换速度
2ms/1 通道
2ms/1 通道
模块供电电源
DC24V±10%，150mA
V6 及以下版本的 XD-E4AD2DA 模块不支持-5~5V、-10~10V、-20~20mA 范围。
5.2.2 端子说明
通道
端子名
信号名
CH0
AI0
电流模拟量输入
VI0
电压模拟量输入
C0
CH0 模拟量输入公共端
CH1
AI1
电流模拟量输入
VI1
电压模拟量输入
C1
CH1 模拟量输入公共端
CH2
AI2
电流模拟量输入
VI2
电压模拟量输入
C2
CH2 模拟量输入公共端
CH3
AI3
电流模拟量输入
VI3
电压模拟量输入
C3
CH3 模拟量输入公共端
CH0
AO0
电流模拟量输出
VO0
电压模拟量输出
C0
CH0 模拟量输出公共端
CH1
AO1
电流模拟量输出
VO1
电压模拟量输出
C1
CH1 模拟量输出公共端
-
24V+
+24V 电源
24V-
电源公共端
C0
VO0
AO0 C1
VO1
AO1
C0
VI0
VI1
AI1
C2
VI2
AI2
C3
VI3
AI3C1
24V+
24V-
AI0
