XD 系列 PLC 扩展模块用户 手册 7. 温度控制模 块 206 7.2. 6 From/T o 指令使用 说明 1 ）指令说明 对热电阻温度控制模 块的读写需要在顺 序功能块 BLO CK 中通过 FROM/T O 指令完成，如下 图所 示： （ a ）插入“读写模块（ FR OM/T O ）” （ b ）写模块 （ c ）读模块
XD 系列 PLC 扩展模块用户手册 7. 温度控制模块
205
2）Flash 寄存器设置
扩展模块 CH0~CH5 通道可设定传感器类型、滤波系数和 Y 功能选择，通过 PLC 内部的特殊
FLASH 数据寄存器 SFD 进行设置。如下所示：
模块 ID 号
配置信息地址
模块 ID 号
配置信息地址
#1
SFD350~SFD359
#9
SFD430~SFD439
#2
SFD360~SFD369
#10
SFD440~SFD449
#3
SFD370~SFD379
#11
SFD450~SFD459
#4
SFD380~SFD389
#12
SFD460~SFD469
#5
SFD390~SFD399
#13
SFD470~SFD479
#6
SFD400~SFD409
#14
SFD480~SFD489
#7
SFD410~SFD419
#15
SFD490~SFD499
#8
SFD420~SFD429
#16
SFD500~SFD509
3）SFD 的位定义
以第一模块为例，说明设置方式：
寄存器
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
SFD350
Byte0
PT1 滤波系数（0 不滤波，1-254 滤波强度依次减弱，默认 0）
Byte1
PT2 滤波系数（0 不滤波，1-254 滤波强度依次减弱，默认 0）
SFD351
Byte2
PT3 滤波系数（0 不滤波，1-254 滤波强度依次减弱，默认 0）
Byte3
PT4 滤波系数（0 不滤波，1-254 滤波强度依次减弱，默认 0）
SFD352
Byte4
PT5 滤波系数（0 不滤波，1-254 滤波强度依次减弱，默认 0）
Byte5
PT6 滤波系数（0 不滤波，1-254 滤波强度依次减弱，默认 0）
SFD353
Byte6
保留
Byte7
保留
SFD354
Byte8
-
PT 通道断线/电源
检测开关
00：开
01：关
Y 功能选择
00：通道使能
01：立即输出
Byte9
-
-
SFD355
Byte10
PT2 传感器类型
PT1 传感器类型
0000：PT 100
0001：PT 1000
0000：PT 100
0001：PT 1000
Byte11
PT4 传感器类型
PT3 传感器类型
0000：PT 100
0001：PT 1000
0000：PT 100
0001：PT 1000
SFD356
Byte12
PT6 传感器类型
PT5 传感器类型
0000：PT 100
0001：PT 1000
0000：PT 100
0001：PT 1000
Byte13
-
-
SFD357~SFD359
保留
XD 系列 PLC 扩展模块用户手册 7. 温度控制模块
206
7.2.6 From/To 指令使用说明
1）指令说明
对热电阻温度控制模块的读写需要在顺序功能块 BLOCK 中通过 FROM/TO 指令完成，如下图所
示：
（a）插入“读写模块（FROM/TO）”
（b）写模块
（c）读模块
XD 系列 PLC 扩展模块用户手册 7. 温度控制模块
207

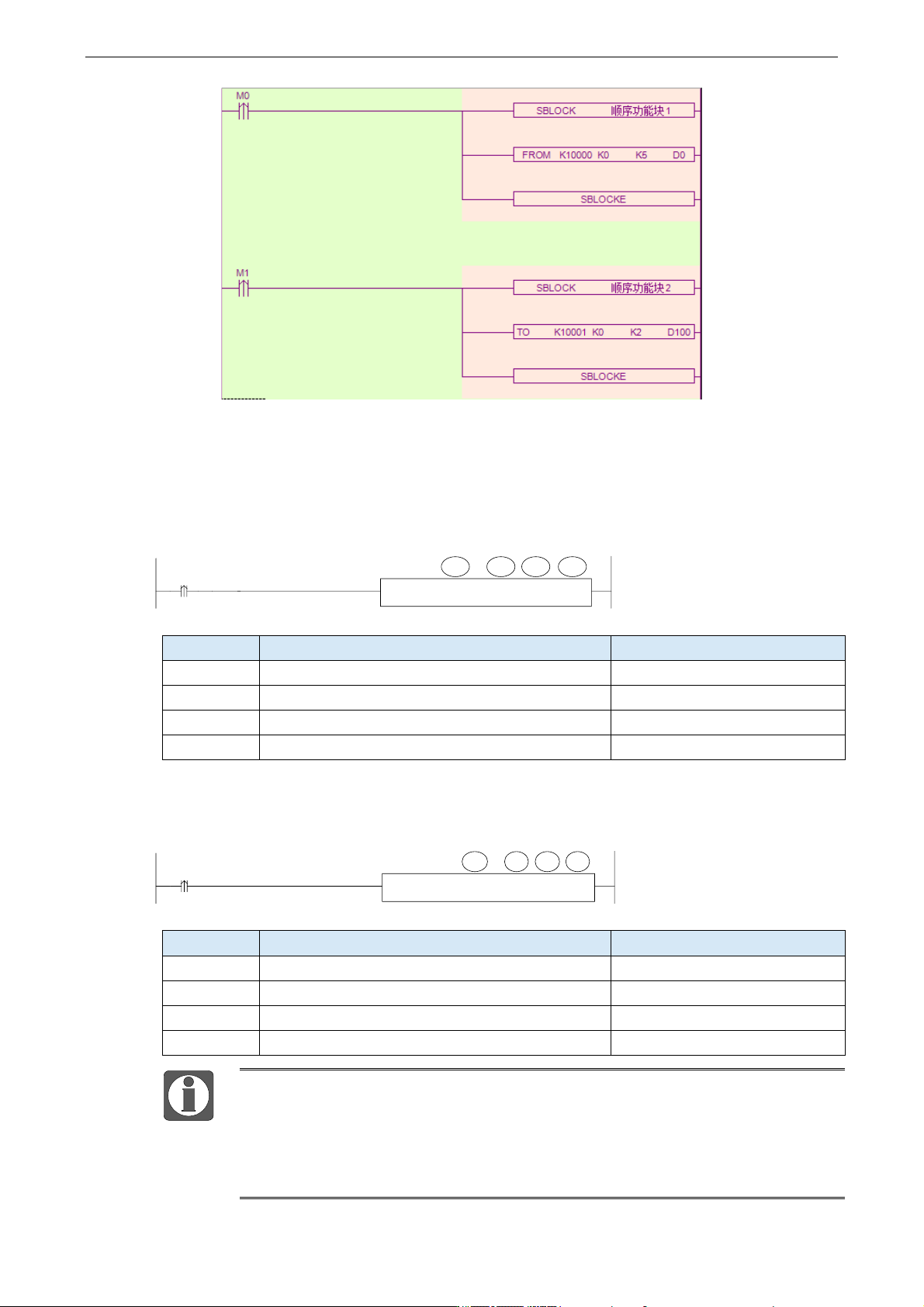

（d）转化为梯形图
指令解析
⚫ 写入模块指令 TO
将本体指定寄存器数据信息写入至指定模块地址中，以字为操作单位。
M1
TO K10000 K0 K2 D0
S1
S2 S3 D1
操作数
功能
可用操作数
S1
目标模块号，范围：10000~10015。
K、TD，CD，D，HD，FD
S2
写模块的首地址。
K、TD，CD，D，HD，FD
S3
写入寄存器个数（字数）。
K、TD，CD，D，HD，FD
D1
本体内存放写入数据的寄存器首地址。
TD，CD，D，HD，FD
⚫ 读取模块指令 FROM
将指定模块地址中数据信息读取至本体指定寄存器中，以字为操作单位。
M1
FROM K10000 K0 K2 D0
S1
S2 S3 D1
操作数
功能
可用操作数
S1
目标模块号，范围：10000~10015。
K、TD，CD，D，HD，FD
S2
读模块的首地址。
K、TD，CD，D，HD，FD
S3
读取寄存器个数（字数）。
K、TD，CD，D，HD，FD
D1
本体接收寄存器首地址。
TD，CD，D，HD，FD
⚫ FROM/TO 指令只能写在 BLOCK 顺序功能块里，固件版本 V3.4.5 以下的 XD
系列 PLC 仅允许最多 8 个 BLOCK 功能块；固件版本 V3.4.5 及以上的 XD/XL
系列 PLC，程序里最多可写 100 个 BLOCK，但同时最多只能运行 8 个。
⚫ 模块起始编号从 K10000 开始，#1 模块为 K10000，#2 模块为 K10001……以
此类推，#16 模块为 K10015。
